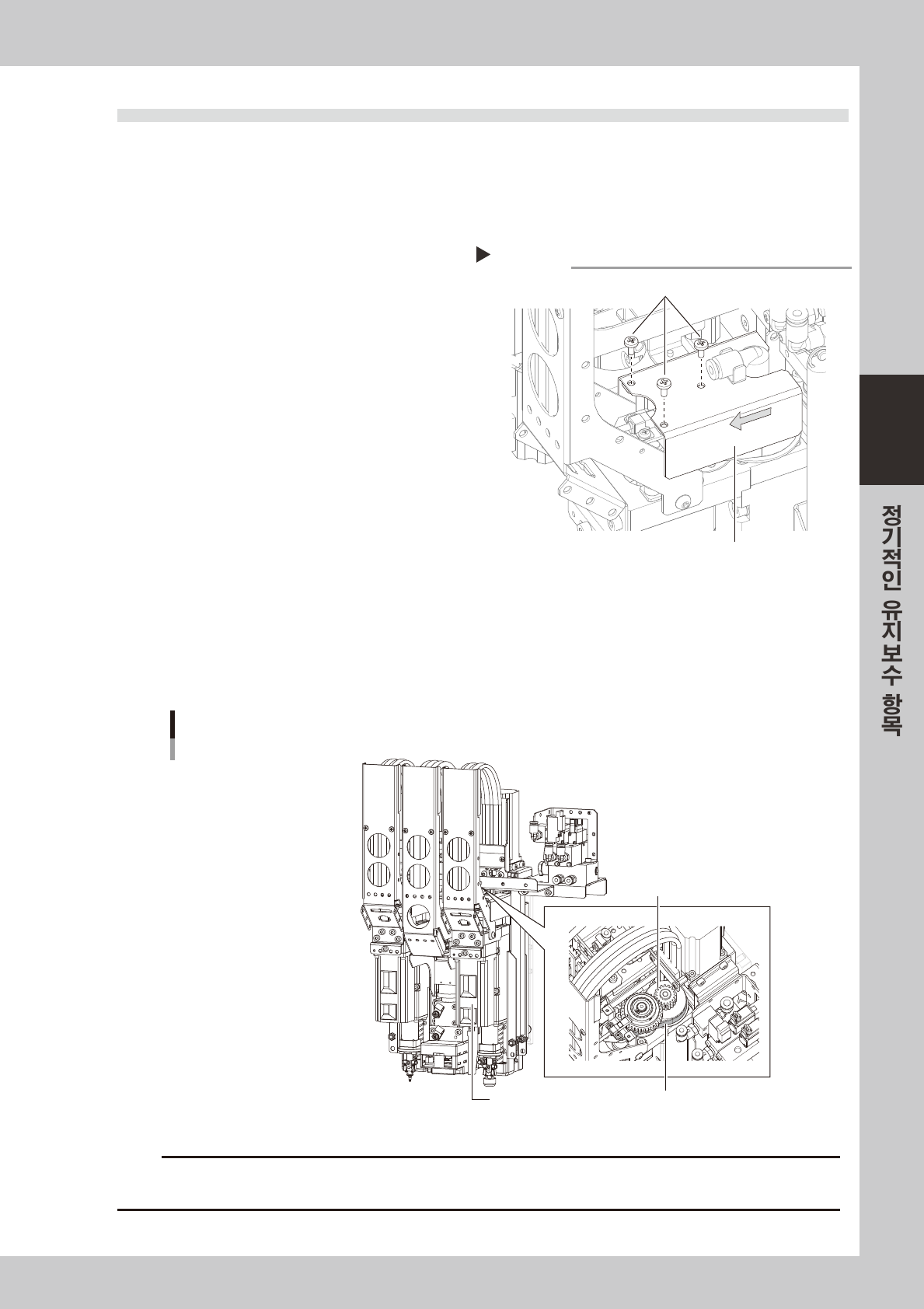

4.2 헤드부 (1 년 )
4.2.1 R 축 스플라인 벨트의 상태확인
R 축 스플라인 벨트는 각 헤드에 1 개가 있습니다 . 각 벨트의 상태를 확인해 주십시오 .
■ R 축 스플라인 벨트의 확인방법
1
헤드를 작업하기 쉬운 위치로 이동시킵
니다 .
2
R 축 커버를 분리합니다 .
1. 십자드라이버로커버의고정볼트3 개를분리
합니다 .
2. 커버를탈착합니다 .
57328-N8-00
■ R 축 스플라인 벨트의 확인 포인트
•
벨트의마모와깎임에의해벨트가풀리지않았는가 ?
•
벨트에균열과열화에의해금이가지않았는가 ?
•
벨트텐션이느슨하지않는가 ,벨트가헐렁하지않는가 ?
헤드용 스플라인
스플라인 벨트
V2헤드의 예
R축 스플라인 벨트
R축 모터
57329 - N8- 0 0
c
주의
R 축스플라인벨트에관한트러블이나문제가발생한경우에는 ,판매대리점또는야마하로연락해주십시오 .자체적인분해청
소는보증대상이안됩니다 .
R축 커버의 분리
Step 2,3
R축 커버
고정나사 (3개)
제 4 장 급유개소 일람
목차
1. 급유개소와 적용 구리스 4-1
1.1 적용 구리스 4-1
1.2 구리스 건 4-1
2. 본체 4-2
2.1 헤드부 4-2
2.1.1 Z,CZ 축 4-2
2.2 각 축부 4-3
2.2.1 X 축가이드와볼스크류 4-3
2.2.2 Y 축가이드와볼스크류 4-4
2.2.3 W 축가이드와볼스크류 4-5
2.2.4 PU 축볼가이드와볼스크류 4-6
4-1
4

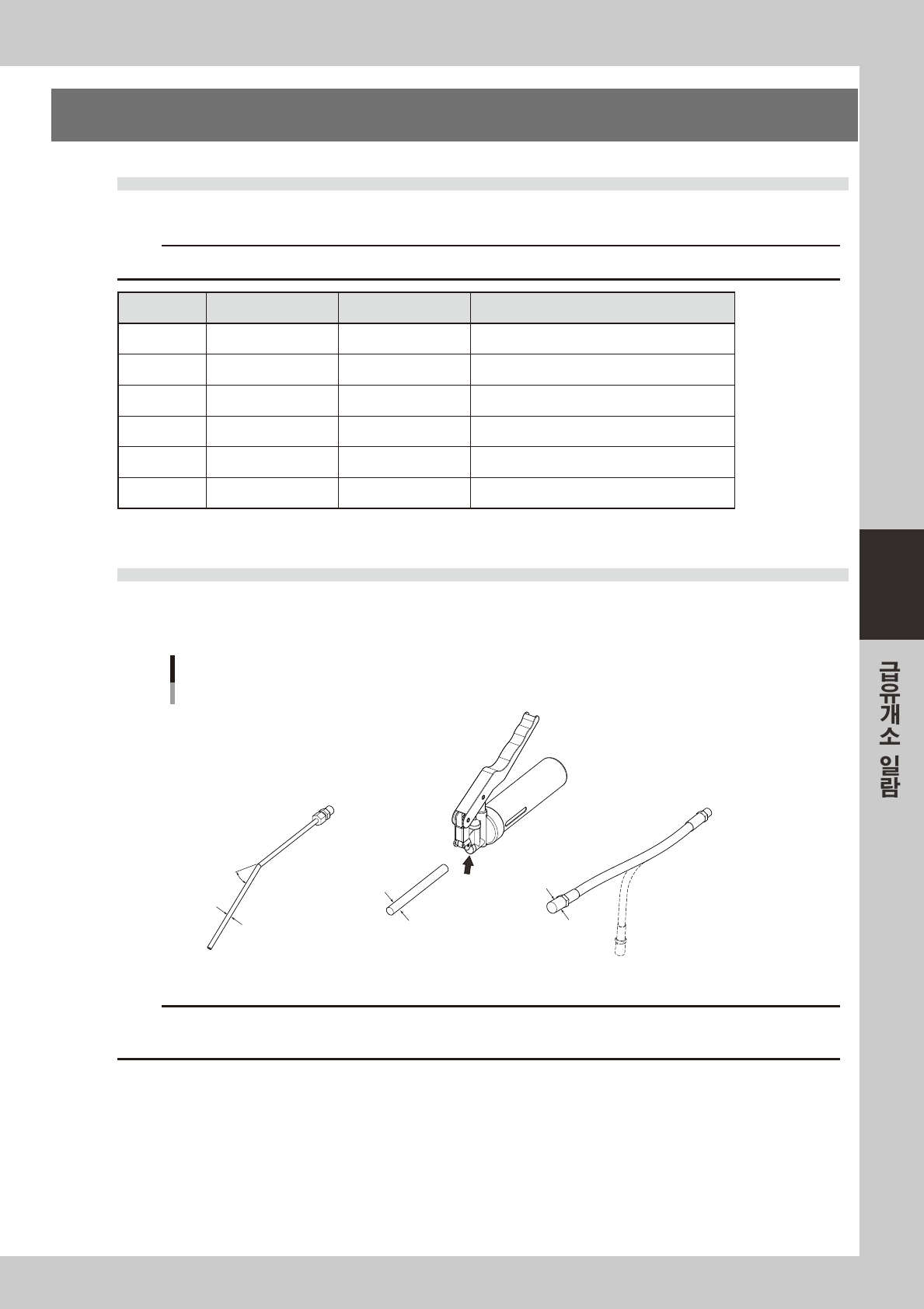

1. 급유개소와 적용 구리스
1.1 적용 구리스
구리스 급유를 실행할 경우에는 , 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .
c
주의
지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .
급유개소 가이드 볼스크류 비고
X축
NSL 구리스 NSL 구리스 가이드만
Y축
NSL 구리스 NSL 구리스 가이드만
Z축
- NSL 구리스 볼스크류만
CZ 축
- NSL 구리스 볼스크류만
W축
NSL 구리스 NSL 구리스 6 각스플라인에도사용
PU 축
NSL 구리스 NSL 구리스 옵션
1.2 구리스 건
구리스의 급유에 사용하는 구리스 건은, 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.
급유지시에 따라서 선단 노즐을 변경해 주십시오 .
구리스 건
구리스 건
30°굽은 타입 노즐
표준노즐
여기에 선단노즐을
바꿔 끼운다
플렉시블 타입 노즐
30°
선단부 외경 φ14
선단부 외경 φ10
선단부 외경 φ5
5740 0 -N8-0 0
c
주의
노즐은사용하는구리스별로각각준비해주십시오 .특성이다른구리스를혼합해서사용하면 ,장비의성능에영향을미칠우려
가있습니다 .
