1.3 장비간 입출력 커넥터
하류기 및 상류기와의 기판요구나 운전상태 등의 신호 송수신은 , 장비 본체 뒷면의 NEXT INTERFACE
와 PREVIOUS INTERFACE 커넥터로 실행합니다 .
NEXT INTERFACE 커넥터는 하류기 ( 뒷장비 ) 와 접속하고 , PREVIOUS INTERFACE 커넥터는 상
류기 ( 앞장비 ) 와 접속합니다 . 표준인「우→좌」흐름에서는 , 본체 뒷면 우측 아래의 커버내에 PREVIOUS
INTERFACE 가 , 본체 뒷면 좌측 아래의 커버내에 NEXT INTERFACE 가 배치되어 있습니다 .
1.3.1 PREVIOUS INTERFACE
아래의 1~3 의 조건이 갖추어진 경우에 , 기판반입을 시작합니다 .(ADVANCED GATE 선택시 )
1.본체가기판반입가능한상태（BUSYOUT:ON）
2.상류기로부터기판반입신호를입력한상태（BAIN[N01007A1]:ON）
3.상류기로부터자동운전신호를입력한상태（URIN[N01007A3]:ON）
n
요점
ㆍ 기판 반입중에 상류기의 자동운전중 신호（UR IN）가 OFF 한 경우 , 기판반입을 일시정지합니다 .
ㆍ 반입중인 기판이 본체의 입구센서를 통과했다고 판단되었을 때는 , BUSY OUT 을 OFF 합니다 .
ㆍ BUSY OUT 과 BA IN 의 양쪽이 OFF 된 시점에서 반입을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
12
4
8
1
14
11
3
BUSY OUT
(T01000E4)
+24V
+24V
LR OUT
(T01000E7)
UR IN
(N01007A3)
BA IN
(N01000421)
반입중 입력
반출요구 출력
자동운전중 출력
자동운전중 입력
LE OUT
(T0100031)
장비간 기판대기중 입력
I/O BOARD
PREVIOUS INTERFACE 회로
본체측 PREVIOUS INTERFACE상류기
PREVIOUS INTERFACE
커넥터
AMP 206043-1
(14핀・리셉터클)
57A03-N8-00
■

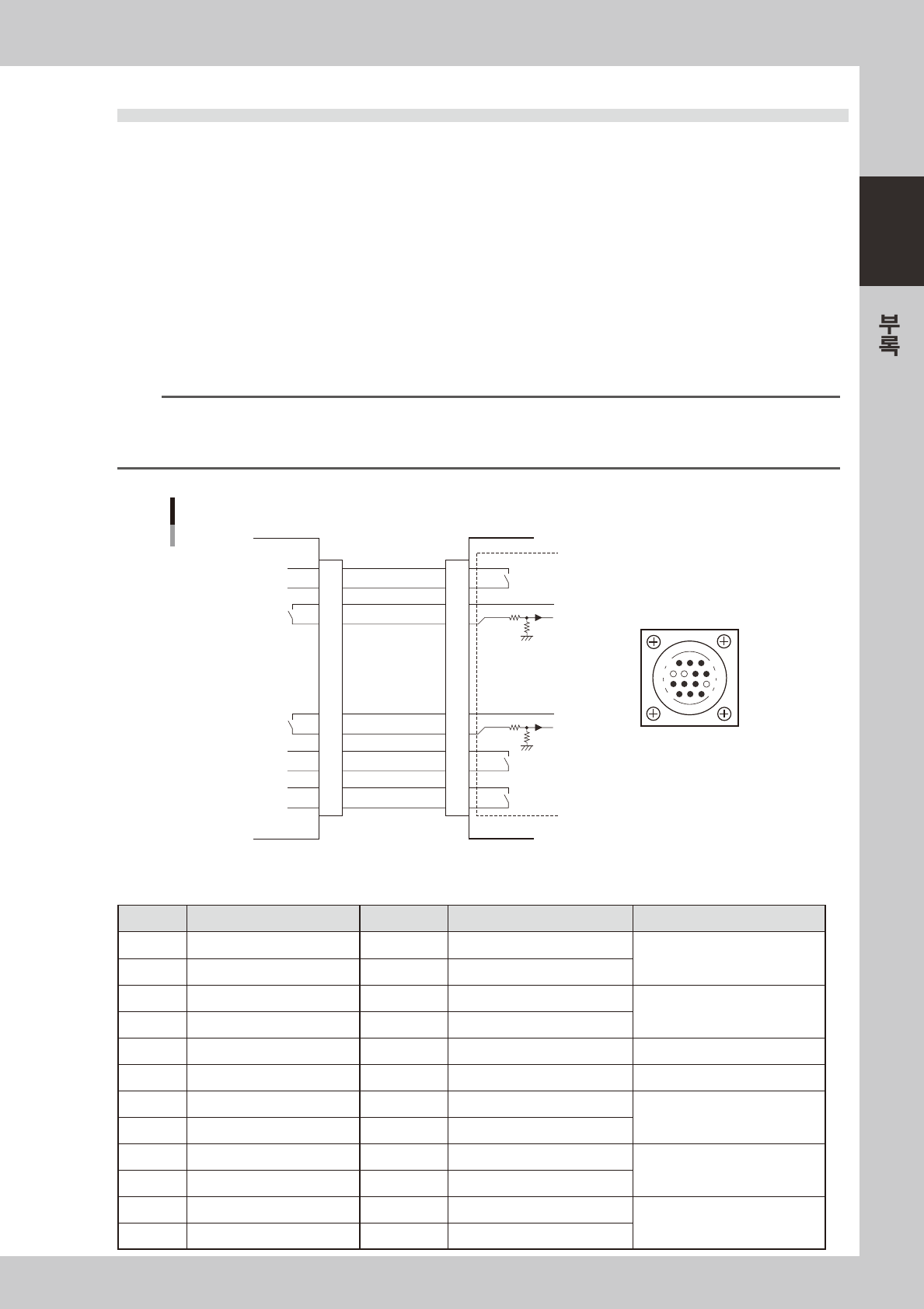

기판반송 신호사양 (
PREVIOUS INTERFACE)
Pin No. 신호명 어드레스 입출력 사양 신호사양
1 BUSYOUT T01000E4 릴레이접점출력
기판반입중신호출력
2 BUSYOUT T01000E4 릴레이접점출력
3 +24V 입력공통 (+24V)
기판반출요구신호입력
4 BAIN N010 07A1 전압입력
5 비었음( 더미핀있음 ) ( 오삽입방지 )
6~8 비었음
9 +24V 입력공통 (+24V)
자동운전중신호입력
10 URIN N010 07A3 전압입력
11 LROUT T01000E7 릴레이접점출력
자동운전중신호출력
12 LROUT T01000E7 릴레이접점출력
13 LEOUT T0100031 무전압출력
장비간기판대기중신호출력
14 LEOUT T0100031 무전압출력
A-4
A
1.3.2 NEXT INTERFACE
아래의 1~3 의 조건이 갖추어진 경우에 , 기판반출을 시작합니다 .
1.본체가기판반출가능한상태（BAOUT:ON）
2.하류기로부터기판반입신호를입력한상태（BUSYIN[N01007A0]:ON）
3.하류기로부터자동운전신호를입력한상태（LRIN[N01007A3]:ON）
n
요점
ㆍ 기판 반출중에 하류기의 자동운전중 신호（LR IN）가 OFF 한 경우는 기판의 반출을 일시정지합니다 .
ㆍ 반출중인 기판이 본체의 출구센서를 통과했다고 판단되었을 때는 , BA OUT 을 OFF 합니다 .
ㆍ BUSY IN 과 BA OUT 의 양쪽이 OFF 된 시점에서 반출을 종료합니다 .
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N01007A0)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N01007A3)
+24V
LE IM
(N01007A4)
BA OUT
(T01000E5)
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
반입중 출력
반출요구 입력
자동운전중 입력
자동운전중 출력
장비간 기판대기 출력
NEXT INTERFACE 회로
NEXT INTERFACE
커넥터
본체측 NEXT INTERFACE
하류기
AMP 206043-1
(14핀・리셉터클)
57A0 4 -N 8 - 0 0
■

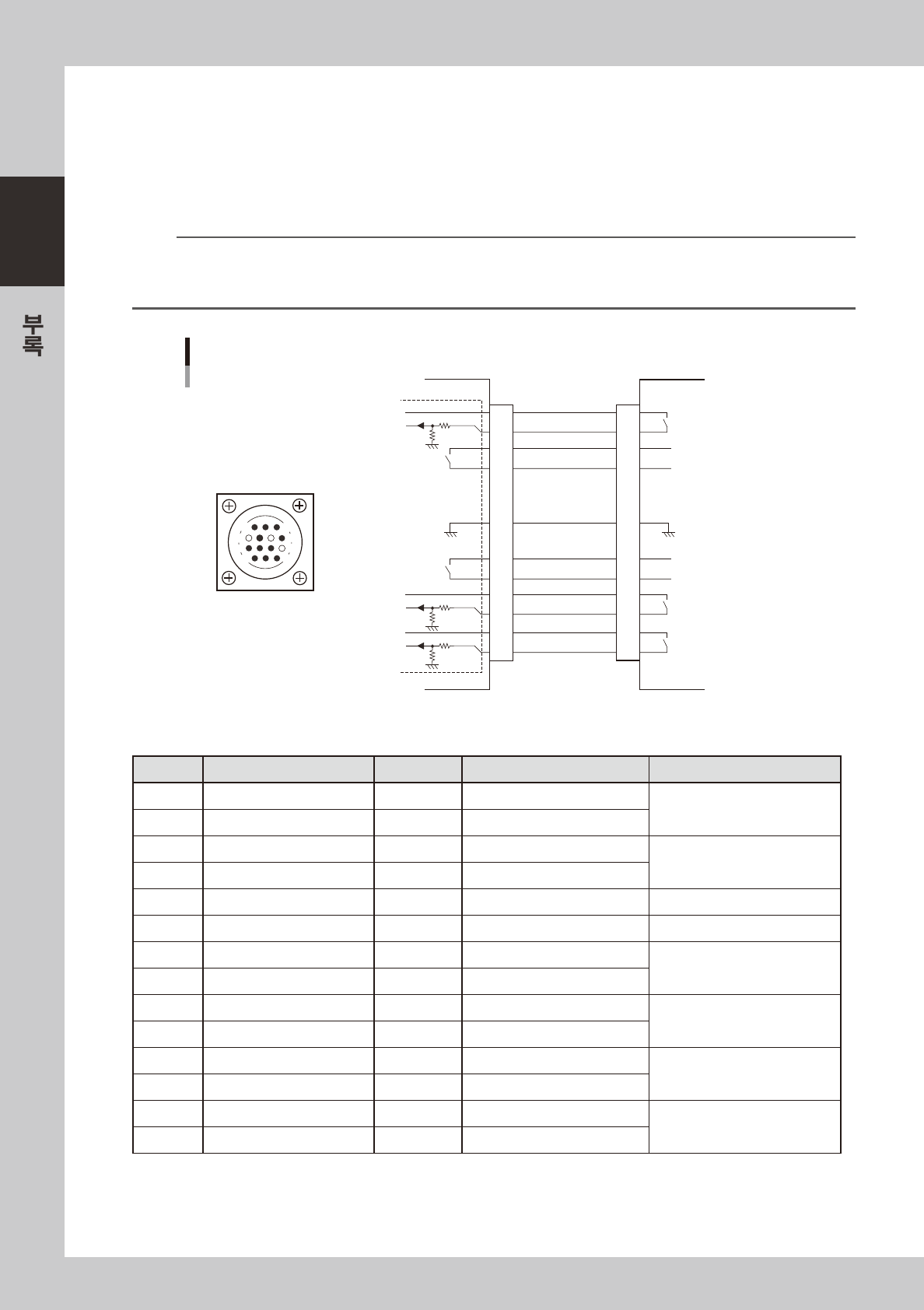

기판반송 신호사양 (
NEXT INTERFACE)
Pin No. 신호명 어드레스 입출력 사양 신호사양
1 +24V 입력공통 (+24V)
기판반입중신호입력
2 BUSYIN N01007A0 전압입력
3 BAOUT T01000E5 릴레이접점출력
기판반출요구신호출력
4 BAOUT T01000E5 릴레이접점출력
5 비었음
6 비었음 ( 더미핀있음 ) ( 오삽입방지 )
7 GND
8 비었음
9 UROUT T01000E6 릴레이접점출력
자동운전중신호출력
10 UROUT T01000E6 릴레이접점출력
11 +24V 입력공통 (+24V)
자동운전중신호입력
12 LRIN N010 07A3 전압입력
13 +24V 입력공통 (+24V)
장비간기판대기신호입력
14 LEIN N01007A4 전압입력
A-5
A
2. 보증에 대하여
구입해주신기계에만일이상이있을경우에는 ,다음과같은보증을받으실수있습니다 .
■ 보증 범위
납입검수완료일로부터계산하여1 년또는누적가동5000 시간이내에제조측에책임이있는고장이발생했을경우 ,무
상으로수리해드립니다 .
■ 보증 기간 : 다음의 어느 한쪽에 해당될 경우 , 보증기간이 종료됩니다 .
1.제품의납입검수후1 년을초과한경우
2.가동5000 시간을초과한경우
■ 보증 제외사항 : 다음의 경우 , 보증은 제외됩니다 .
1.오랜기간사용에따른변화또는사용마모에따라발생하는문제
예 : 도장 ,칠등의자연퇴색 ,소모부품의열화현상등
2.품질 ,기능상영향이없는경미한감각적현상
예 : 컨트롤러의발신음 ,모터의회전음등
3.사용환경의영향에의한문제
예 : 에어공급처의불순물 ,기계의먼지 ,잘못된오일주입등
■ 다음 사항의 원인이 된다고 판단되는 문제들은 보증수리를 해 드리지 못합니다 .
1.지진 ,태풍 ,수해 ,낙뢰등의천재지변또는사고 ,화재등
2.폐사또는대리점이인정할수없는개조등
3.순정부품및지정윤활그리스이외의사용
4.보수점검상의준비부족또는착각
5.지정대리점이외의곳에서의정비
6.기초및주변환경에의한제품본체의레벨변화로인한고장
7.검수완료후제품의이동 ,개조및사양변경에따른작업
8.무상지급으로교환한고장부품이30 일이내에폐사의지정장소에반납되지않은경우
■ 네트워크 접속에 대해서
네트워크접속은 ,마운터및오프라인 PC 로구성되는폐쇄된네트워크환경에서의이용을전제로합니다 . 고객의사내 /
사외네트워크로의접속에대해서는고객의책임하에실시하여주시기바랍니다 .YAMAHA 모터 ( 주 ) 는 ,마운터및오
프라인 PC 에서만구성되는네트워크이외로의접속문제 ,또는네트워크설정및접속에의해발생하는문제에대해서는
일체의책임을지지않습니다 .
■ USB 에 대해서
•
USB메모리는YAMAHA모터 ( 주 ) 가지정한것 ( 장비기본공급품또는YAMAHA파트구입품 ) 만이보증대상이됩니
다 .그이외의USB메모리는 ,폐사의설비에서는사용하지마십시오 .폐사지정이외의USB메모리사용에의한트러
블에대해서는 ,어떤경우라도보증대상외가됩니다 .
•
USB메모리의접속포토에USB메모리이외의USB 디바이스를접속하지말아주십시오 .이러한대상외의디바이스
를사용하기위해서 ,디바이스드라이브의인스톨을하면설비가정확하게작동되지않을가능성이있습니다 . 대상외의
디바이스접속으로인해발생하는트러블에대해서는 ,일체의책임을지지않습니다 .
