2. 이젝터부
기능이저하된이젝터BIT 와솔레노이드밸브 ,청소블로우밸브의교환순서에대해서나타냅니다 .
여기에서는 ,V2헤드장비를예로설명합니다 .
2.1 이젝터 BIT 의 교환
■ 준비물
•
일자정밀드라이버
•
광학계청소용면봉 ( 옵션구입품 )
•
에어블로우툴 ( 옵션구입품 )
•
교환부품 ( 제 1 장「2.1.2교환부품 ( 고장시 )」참조 )
•
사각건
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
1
작업 준비를 합니다 .
1. 장비좌측아래패널내의「에어공급 / 배출」밸
브를오른쪽으로돌려서에어공급을차단시켜
주십시오 .
2. 사각건을컨베이어위에깔아둡니다 .
3. 헤드를작업하기쉬운위치로이동시킵니다 .
2
BIT 를 분리합니다 .
1. 블록의조인트로부터에어호스를뺍니다 .
2. 일자정밀드라이버로블록을고정하고있는
나사 (2 개 ) 를빼고 ,블록을분리합니다 .
3. BIT 의선단이보이므로 ,손으로당겨서빼주
십시오 .
57505-N8- 00
c
주의
교환한BIT 는다시사용할수없습니다 .재사용하면 ,정상
적인부품흡착을할수없게됩니다 .
3
BIT 장착부를 청소합니다 .
에어블로우툴이나 ,광학계청소용면봉등으로
장착부의먼지나더러움을제거해주십시오 .
4
새로운 BIT 를 장착합니다 .
1. 새로운BIT 에O 링을끼웁니다 .
2. BIT 의노치부와장착부의노치부를맞춰서 ,
BIT 를장착부의구멍에삽입합니다 .
3. Step3 과반대순서로블록을장착합니다 .
c
주의
BIT 가올바르게삽입되어있지않으면 ,블록을장착할수없
습니다 .
5
에어를 공급시킵니다 .
장비좌측아래패널내의「에어공급 / 배출」밸브
를좌측으로돌려서에어를공급해주십시오 .
BIT의 분리
Step 2
BIT 장착부
고정나사 (2개)
블록
BIT
■ BIT
O링
노치부
O링
5-4
5
2.2 솔레노이드 코일 ( 밸브 ) 의 교환
■ 준비물
•
일자정밀드라이버
•
사각건
1
작업 준비를 합니다 .
1. 소프트웨어를종료하고 ,장비의전원스위치
를OFF 합니다 .
2. 장비좌측아래패널내의「에어공급 / 배출」밸
브를오른쪽으로돌려서에어를차단합니다 .
3. 사각건을컨베이어위에깔아둡니다 .
4. 헤드를작업하기쉬운위치로이동시킵니다 .
2
이젝터용 하네스의 커넥터를 분리합니
다.
이젝터용하네스의커넥터를전부빼주십시오 .
3
솔레노이드 밸브를 분리합니다 .
십자정밀드라이버를사용해서솔레노이드밸브
를고정하고있는나사 (2 개 ) 를빼주십시오 .
57506- N8-00
4
새로운 솔레노이드 코일 ( 밸브 ) 을
장착합니다 .
5750 7 -N 8 - 00
c
주의
솔레노이드코일 ( 밸브 ) 을교환할경우는 ,개스킷이들어있
으므로 ,떨어지지않도록주의해주십시오 .
5
하네스를 접속합니다 .
이젝터용하네스의커넥터를원상태로접속해주
주십시오 .
6
공급에어와 장비의 전원을 투입합니다 .
장비를기동하고 ,원점복귀를해주십시오 .
7
동작을 확인합니다 .
[ 장치 ]-「헤드」탭화면의[ 진공 ] 과 [ 블로우 ]
버튼을눌러서 ,이상수치의표시유무를확인해
주십시오 .
솔레노이드 코일(밸브)의 분리
Step 3
솔레노이드 코일(밸브) 고정나사 (2개)
커넥터
솔레노이드 코일(밸브)의 장착
Step 4
솔레노이드 코일(밸브)
개스킷
5-5
5
2.3 청소용 블로우 밸브의 교환
■ 준비물
•
십자 정밀 드라이버
•
사각건
1
작업 준비를 합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원 스위치
를 OFF 합니다 .
2. 장비 좌측 아래 패널내의「에어공급 / 배출」밸
브를 오른쪽으로 돌려서 에어를 차단합니다 .
3. 사각건을 컨베이어 위에 깔아 둡니다 .
4. 헤드를 작업하기 쉬운 위치로 이동시킵니다 .
2
청소용 블로우 밸브의 커넥터를 분리합
니다 .
57508-N8-00
c
주의
커넥터를 뺄 때에는 , 하네스를 잡아 당기지 마십시오 .
3
청소용 블로우 밸브를 분리합니다 .
십자 정밀 드라이버로 블로우 밸브의 고정나사 2
개를 풀어서 , 블로우 밸브를 분리해 주십시오 .
4
새로운 청소용 블로우 밸브를 장착합니
다.
Step3 과 역순으로 에어호스와 커넥터도 원상태
로 접속해 주십시오 .
c
주의
개스킷의 분실 , 앞뒤 , 끼임 등에 주의해 주십시오 .
5
공급 에어와 장비의 전원을 투입합니
다.
장비를 기동하고 , 원점복귀를 해 주십시오 .
6
동작을 확인합니다 .
제 3 장「3.1.4 청소용 블로우 밸브의 동작확인」
과 같은 방법으로 부압을 발생시켜서 , 이상 수치
의 표시 유무를 확인해 주십시오 .

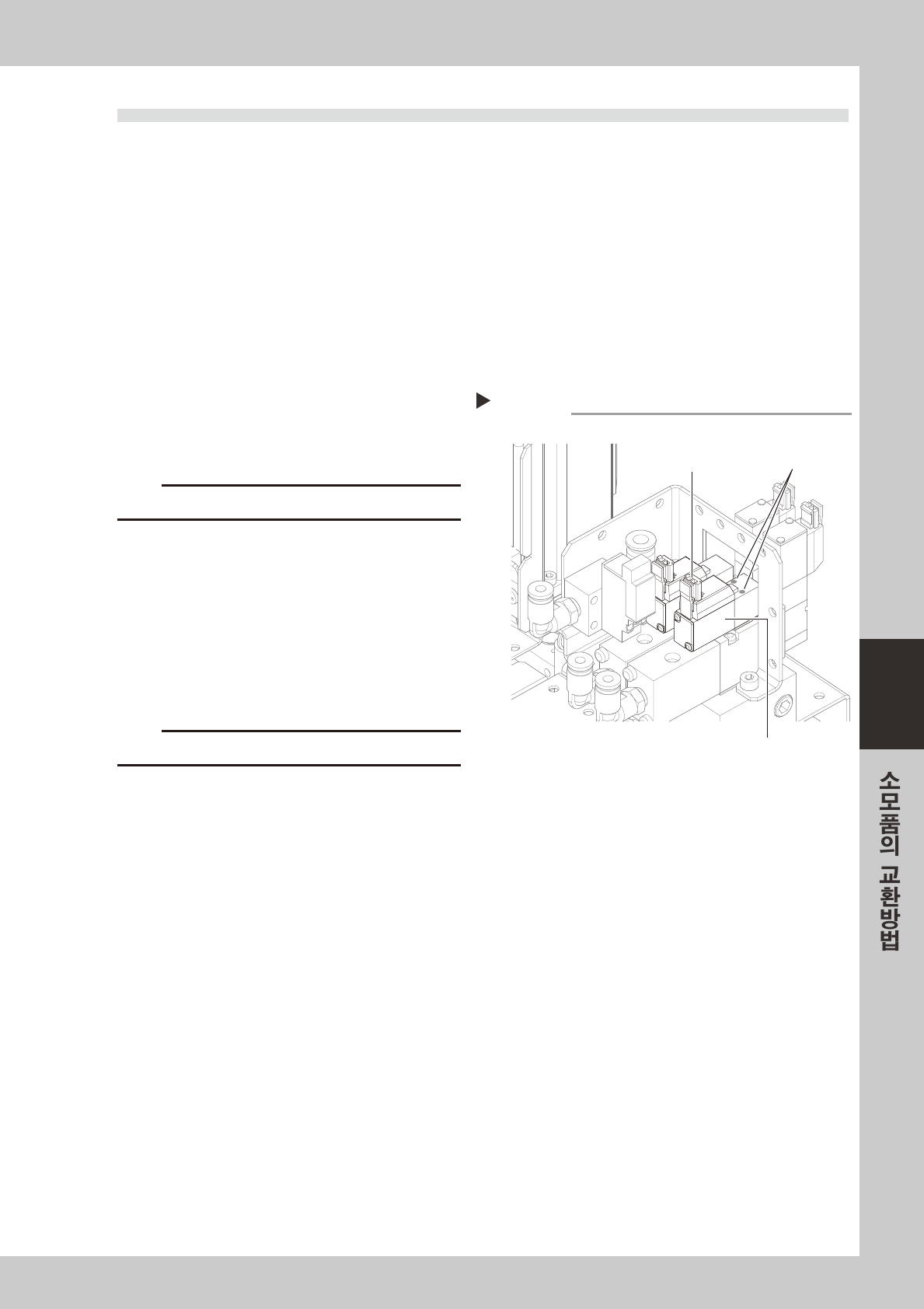

청소용 블로우 밸브의 분리
Step 2
청소용 블로우 밸브
고정나사 (2개)
커넥터
