A-1
A
1. 사양

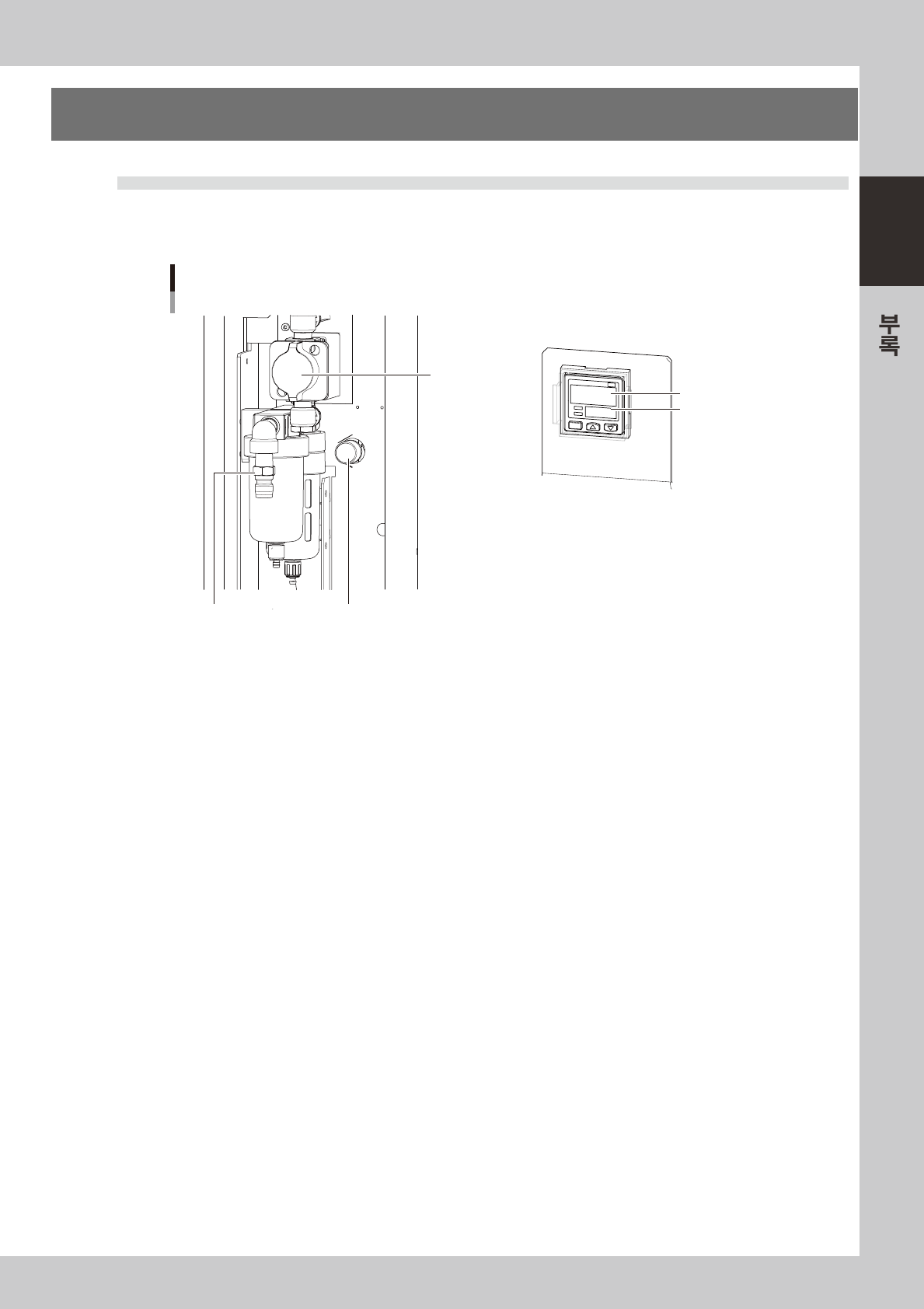

1.1 에어압 조정부
본체 정면의 좌측 및 좌측하단 패널내에 , 본체의 에어 구동부에 공급하는 에어압의 조정부가 있습니다 .
아래에 표시한 적정값으로 설정할 필요가 있습니다 .
원 에어커넥터
에어압 조정부
에어공급/배출
밸브
압력 레귤레이터
본체 설정압력
에어다운
검출압력
57A00-N8-00
■ 공급 에어압력
공급에어압력이란 ,압력조정기로에어압을설정하기전의본체에공급되는원래압력을말합니다 .
하기의적정범위내로공급하여주십시오 .
YC8：0.45MPa
■ 설정압력과 에어다운 검출압력
본체설정압력 ( 상단 ) :0.40MPa~0.41Mpa
에어다운검출압력 ( 하단 ) ：0.33MPa
■ 압력 표시계
설정에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .
보통은녹색으로표시되고 ,에어다운검출시에는적색으로바뀝니다 .
■ 에어공급 / 배출 밸브
이밸브를우측으로돌리면 ,에어공급을차단합니다 .또한 ,에어경로내에남아있는에어도배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 )소켓을장착한내경8mm이상의에어호스를준비하여접속해주십시오 .에어드라이어및에어필터를
통과한청정공기를사용해주십시오 .
A-2
A

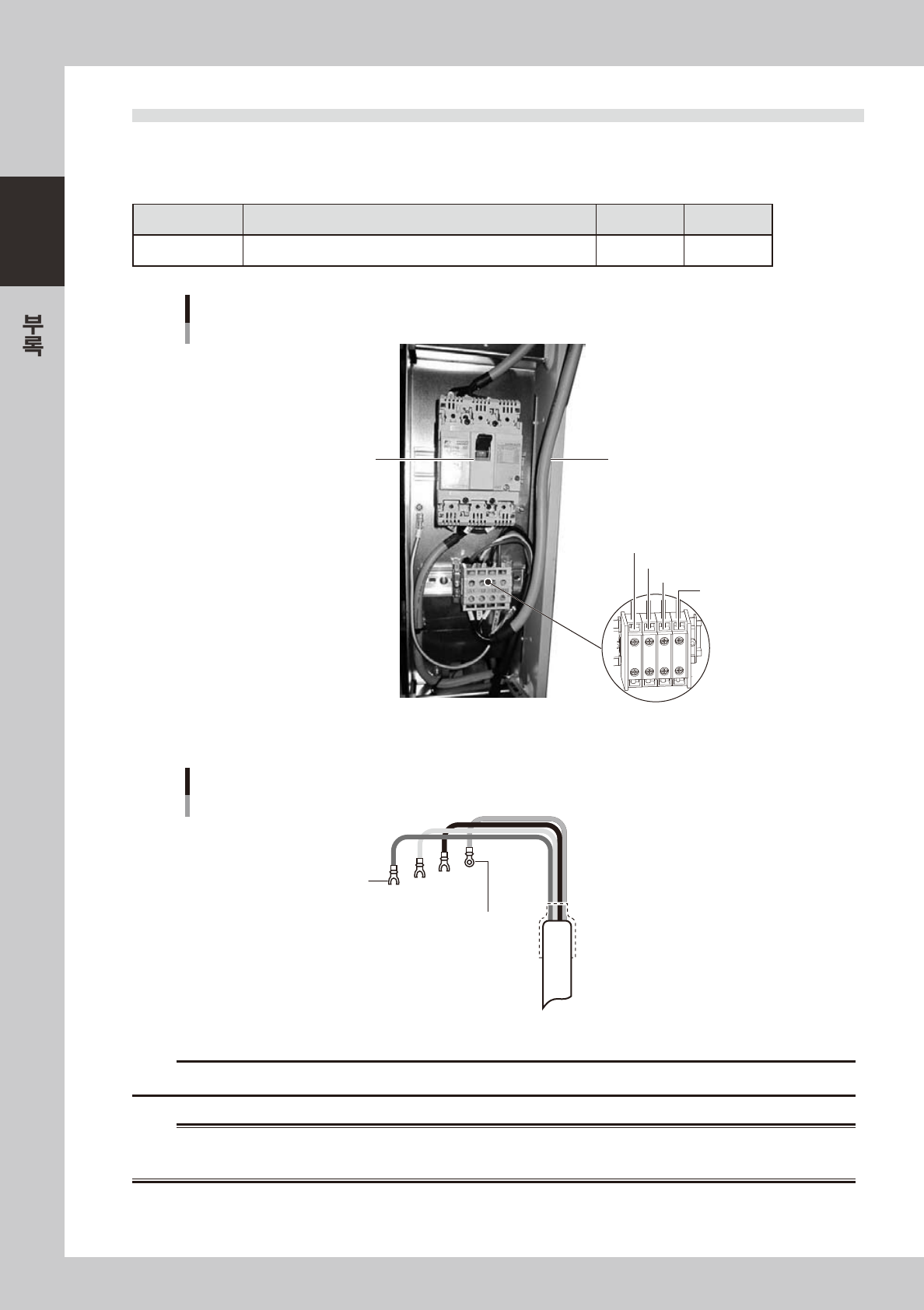

1.2 전원접속부
본체 전면하단 우측패널을 열면 전원접속부가 있습니다 . 그림과 같은 전원케이블을 사용하여 , 전원접속
단자대에 L1, L2, L3 과 어스 (PE) 를 연결합니다 .
■ 전원사양
장비명칭 전원 주파수 전원용량
YC8 삼상교류200/208/220/240/380/400/416V( ± 10%) 50/60Hz 2.2kVA
전원입력 단자
전원 케이블
전원입력 단자
L1
L2
L3
PE
메인 브레이커
57A01- N 8 - 00
원형 압착단자
Y형 압착단자
전원케이블 가공예
L1
L2
L3
PE
L=100mm
57A02 -N8 - 0 0
c
주의
전원케이블에는 ,도체단면적이2.5 ㎟이상의것을사용하여주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
