3-23
3
3.1.7 Z, CZ 축 볼스크류의 청소
•
급유
█
준비물
•
종이와이퍼 ( 먼지가나지않는것 )
•
지정구리스 :NSL
•
사각건
c
주의
구리스를사용할경우는 ,반드시보호안경과보호장갑을착용해주십시오 .
c
주의
구리스의사용에관해서는 ,제 1 장「2.2.2급유공구
•
구리스」의취급에관한주의사항을읽어주십시오 .
e
1
작업 준비를 합니다 .
1. 사각건을컨베이어위에깔아둡니다 .
2. 노즐을전부탈착시킵니다 .
3.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
2
볼스크류를 청소합니다 .
1. Z 축을상승단까지이동시켜주십시오 .
2. 볼스크류전체를종이와이퍼로닦습니다 .
5732 4 - N 8 -00
c
주의
볼스크류의홈도깨끗하게닦아주십시오 .
3
구리스를 도포합니다 .
구리스를손으로볼스크류전체에균일하게도포
해주십시오 .
4
여분의 구리스를 닦아냅니다 .
손으로헤드를수차례움직인후 ,여분의구리스
를닦아주십시오 .
Z, CZ축 볼스크류의 청소
Step 2
Z축 볼스크류
CZ축
볼스크류
종이와이퍼
3-24
3
3.2 베이스부 / 그 외
3.2.1 에어 / 미스트 필터의 점검
•
청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트 필터가 사용되고 있
습니다 . 이들 필터의 점검•청소방법을 다음과 같이 설명합니다 .
c
주의
작업을안전하게하기위해서에어커플러를빼둡니다 .오일 ,물 ,불순물등이튀지않도록주의해주십시오 .또 ,커플러를뺄
때에큰에어배기음이나므로주의해주십시오 .
■ 준비물
•
중성세제
•
에어블로우툴 ( 옵션구입품 )
•
헝겊
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
■ 필터 컵의 청소
1
컵 안을 체크합니다 .
컵안에오일또는물이들어있는지확인해주십
시오 .오염되어있을경우는 ,아래의순서에따라
서청소하여주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결
할 것을 권장합니다 .
2
필터 컵을 분리합니다 .
컵의버튼을누르면서왼쪽으로돌려 ,밑으로빼
주십시오 .분리한컵은2 중구조로되어있으며 ,
안쪽의투명컵을청소합니다 .
57325-N8-00
3
필터 컵안의 더러움을 청소합니다 .
1. 컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊으로물기를닦습니다 .
4
필터 컵을 장착합니다 .
1. 컵의버튼을분리시킨위치에맞추어 ,컵을위
로올려서끼웁니다 .
2. 찰칵하고소리가날때까지컵을오른쪽으로
돌려주십시오 .
n
요점
계속해서 필터청소를 할 경우에는 , 컵을 분리한 상태로 다
음 항목인「필터의 청소」로 진행해 주십시오 .

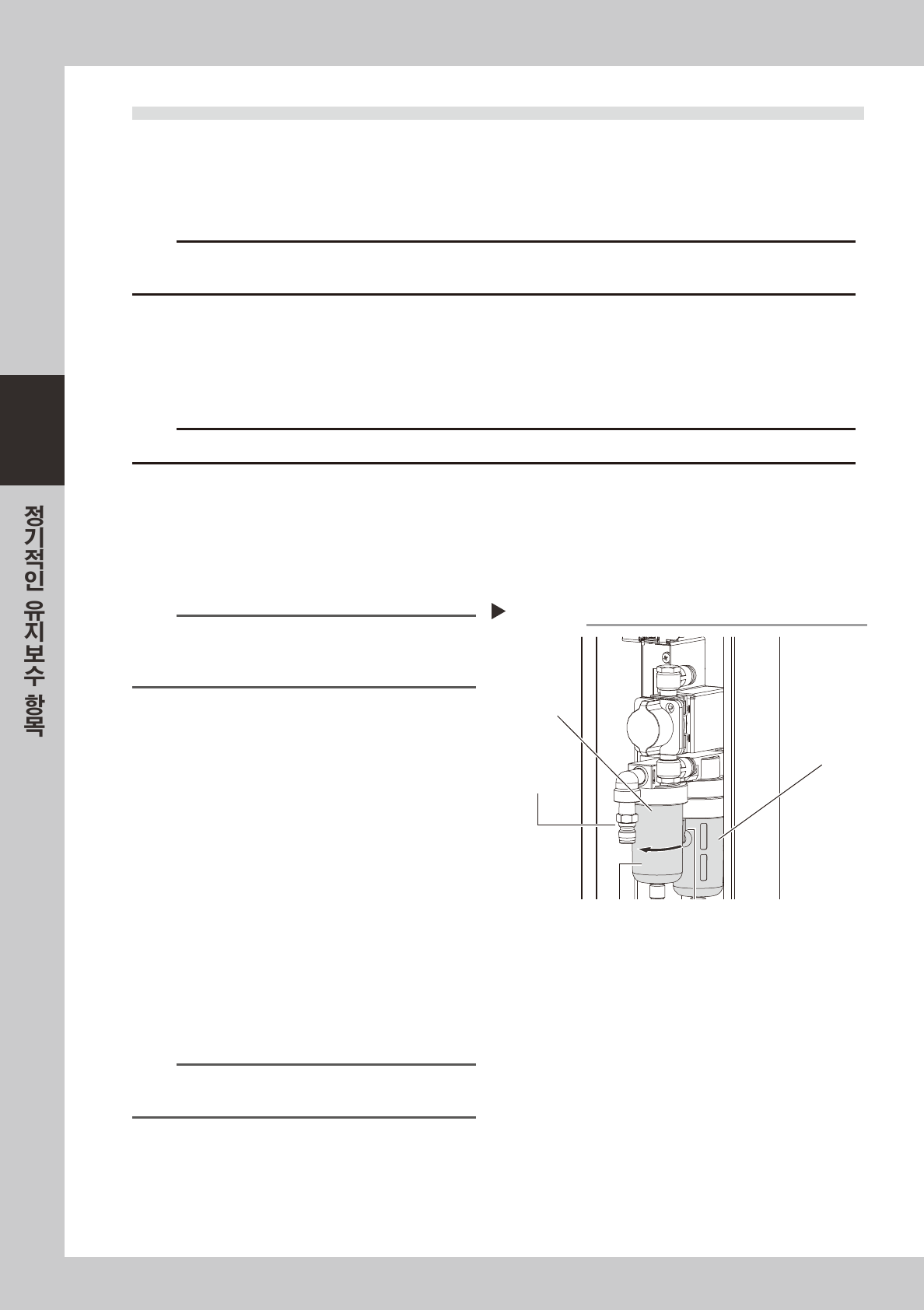

필터 컵의 분리
Step 3
필터 컵 버튼
에어 커플러를
뺀다
에어필터
오일 미스트
필터
3-25
3
5
에어 커플러를 장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인하여주십시오 .
n
요점
계속해서 필터청소를 할 경우는 , 컵을 분리한 상태로 다음
항목인「필터의 청소」로 진행해 주십시오 .
■ 에어 / 미스트 필터의 청소
1
필터컵을 분리합니다 .
전술의「필터컵의청소」를참조하여주십시오 .
2
필터를 분리합니다 .
필터를돌려서분리해주십시오 .
57326 - N8- 0 0
3
에어 엘리먼트의 더러움을 청소합니다 .
에어블로우툴로에어엘리먼트의더러움을불어
주십시오 .오염이심해서제거할수없는경우는 ,
교환하여주십시오 .( 제 1 장「2.1.1소모품」참조 )
4
필터를 장착합니다 .
필터를원상태로장착하여주십시오 .
5
필터컵을 장착합니다 .
6
에어 커플러를 접속합니다 .
에어커플러를접속하고 ,에어누출이없는지확
인해주십시오 .

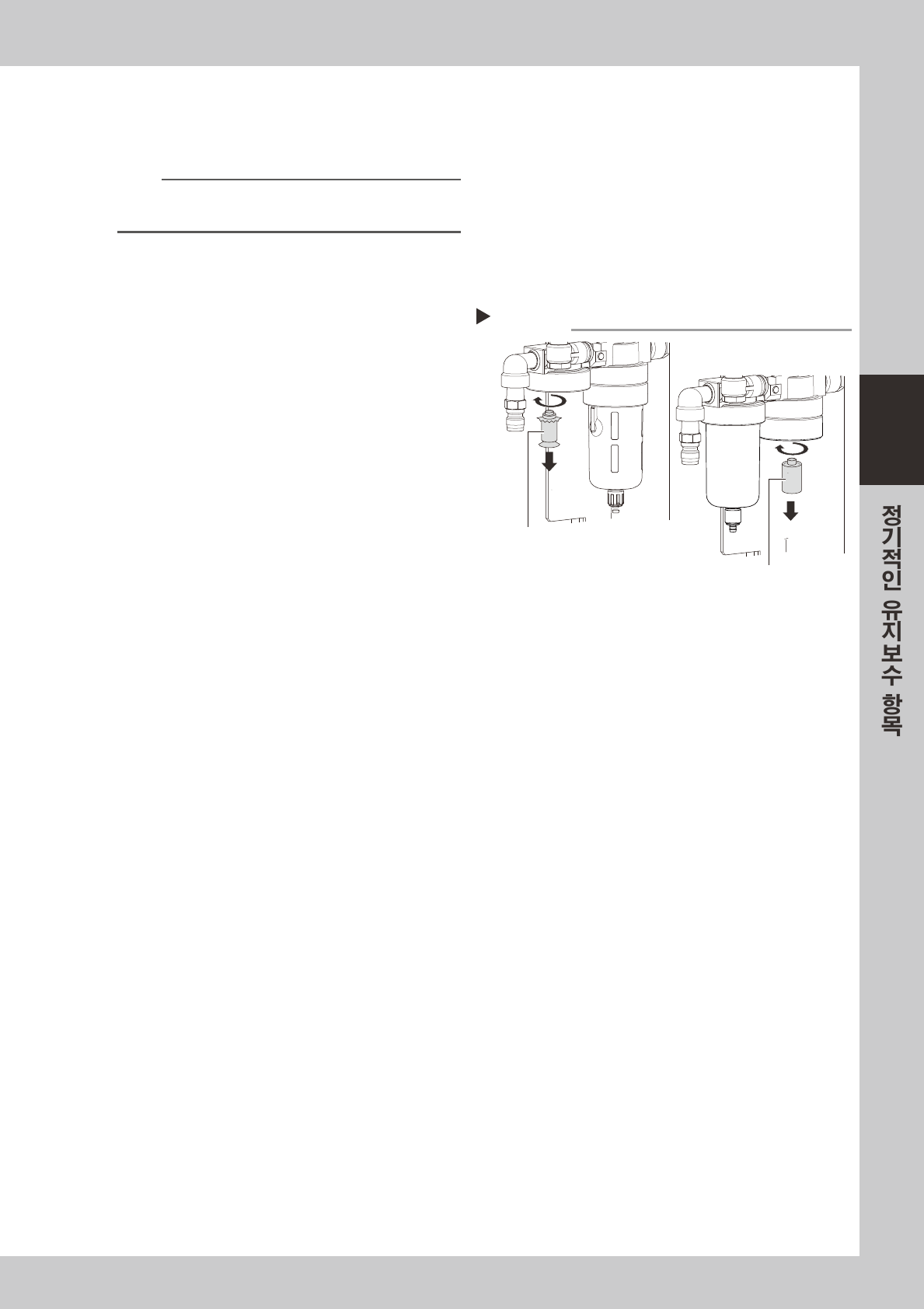

필터의 분리
Step 2
미스트 필터
(MIST FILTER ELEMENT)
필터
(FILTER ELEMENT)
