5-4
5
2.2 솔레노이드 코일 ( 밸브 ) 의 교환
■ 준비물
•
일자정밀드라이버
•
사각건
1
작업 준비를 합니다 .
1. 소프트웨어를종료하고 ,장비의전원스위치
를OFF 합니다 .
2. 장비좌측아래패널내의「에어공급 / 배출」밸
브를오른쪽으로돌려서에어를차단합니다 .
3. 사각건을컨베이어위에깔아둡니다 .
4. 헤드를작업하기쉬운위치로이동시킵니다 .
2
이젝터용 하네스의 커넥터를 분리합니
다.
이젝터용하네스의커넥터를전부빼주십시오 .
3
솔레노이드 밸브를 분리합니다 .
십자정밀드라이버를사용해서솔레노이드밸브
를고정하고있는나사 (2 개 ) 를빼주십시오 .
57506- N8-00
4
새로운 솔레노이드 코일 ( 밸브 ) 을
장착합니다 .
5750 7 -N 8 - 00
c
주의
솔레노이드코일 ( 밸브 ) 을교환할경우는 ,개스킷이들어있
으므로 ,떨어지지않도록주의해주십시오 .
5
하네스를 접속합니다 .
이젝터용하네스의커넥터를원상태로접속해주
주십시오 .
6
공급에어와 장비의 전원을 투입합니다 .
장비를기동하고 ,원점복귀를해주십시오 .
7
동작을 확인합니다 .
[ 장치 ]-「헤드」탭화면의[ 진공 ] 과 [ 블로우 ]
버튼을눌러서 ,이상수치의표시유무를확인해
주십시오 .
솔레노이드 코일(밸브)의 분리
Step 3
솔레노이드 코일(밸브) 고정나사 (2개)
커넥터
솔레노이드 코일(밸브)의 장착
Step 4
솔레노이드 코일(밸브)
개스킷
5-5
5
2.3 청소용 블로우 밸브의 교환
■ 준비물
•
십자 정밀 드라이버
•
사각건
1
작업 준비를 합니다 .
1. 소프트웨어를 종료하고 , 장비의 전원 스위치
를 OFF 합니다 .
2. 장비 좌측 아래 패널내의「에어공급 / 배출」밸
브를 오른쪽으로 돌려서 에어를 차단합니다 .
3. 사각건을 컨베이어 위에 깔아 둡니다 .
4. 헤드를 작업하기 쉬운 위치로 이동시킵니다 .
2
청소용 블로우 밸브의 커넥터를 분리합
니다 .
57508-N8-00
c
주의
커넥터를 뺄 때에는 , 하네스를 잡아 당기지 마십시오 .
3
청소용 블로우 밸브를 분리합니다 .
십자 정밀 드라이버로 블로우 밸브의 고정나사 2
개를 풀어서 , 블로우 밸브를 분리해 주십시오 .
4
새로운 청소용 블로우 밸브를 장착합니
다.
Step3 과 역순으로 에어호스와 커넥터도 원상태
로 접속해 주십시오 .
c
주의
개스킷의 분실 , 앞뒤 , 끼임 등에 주의해 주십시오 .
5
공급 에어와 장비의 전원을 투입합니
다.
장비를 기동하고 , 원점복귀를 해 주십시오 .
6
동작을 확인합니다 .
제 3 장「3.1.4 청소용 블로우 밸브의 동작확인」
과 같은 방법으로 부압을 발생시켜서 , 이상 수치
의 표시 유무를 확인해 주십시오 .
청소용 블로우 밸브의 분리
Step 2
청소용 블로우 밸브
고정나사 (2개)
커넥터
5-6
5
3. 컨베이어 벨트
컨베이어벨트 ( 이후벨트라고부름 ) 의교환방법을다음과같이설명합니다 .
■ 준비물
•
육각렌치 (3mm,4mm,5mm)
•
얇은브러시
•
헝겊
e
1
비상정지 버튼을 누릅니다 .
작업은안전하게실행하기위해 ,반드시장비를
비상정지상태로해주십시오 .
2
벨트를 느슨하게 합니다 .
육각렌치 (4,5) 로텐셔너볼트를풀어서 ,긴구
멍끝까지 ( 푸는방향 )이동시켜주십시오 .
5750 9 -N 8- 0 0
3
벨트를 분리합니다 .
1. 육각렌치 (3) 로벨트구동용풀리의볼트를분
리하고 ,샤프트를화살표방향으로당깁니다 .
2. 벨트를풀리로부터분리해서 ,샤프트와의틈
새로부터빼주십시오 .
57510 -N8- 00
4
기판클램프 ASSY 를 분리합니다 .
육각렌치 (3) 로고정볼트 (3 군데 ) 를빼고 ,기판
클램프ASSY 를분리해주십시오 .
57511-N8- 00

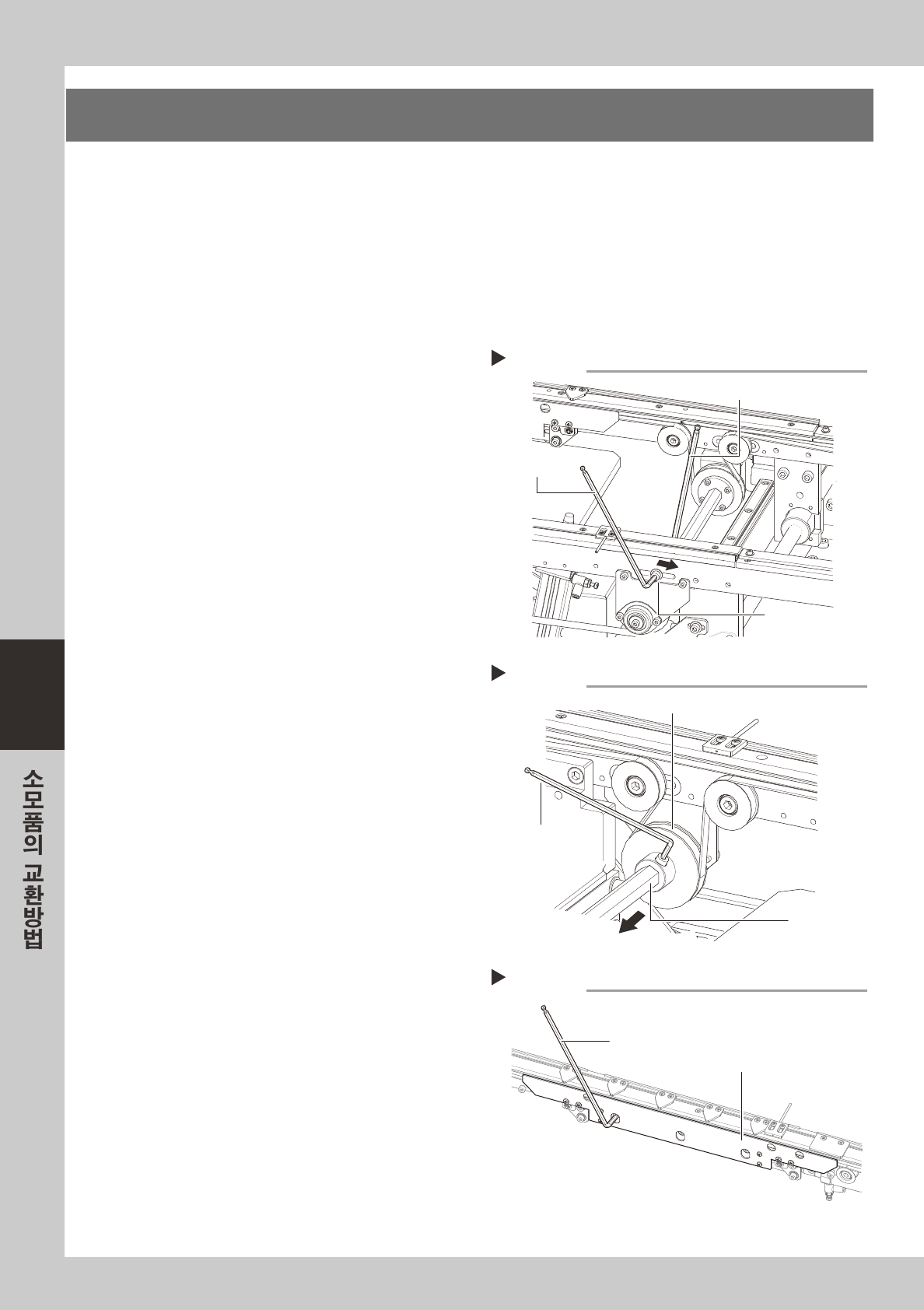

벨트를 느슨하게 한다
Step 2
육각렌치(5)
텐션볼트
육각렌치(4)
샤프트의 분리
Step 3
구동용 풀리
육각렌치(3)
샤프트
기판 클램프 ASSY의 분리
Step 4
육각렌치(3)
기판클램프 ASSY
