3-24
3
3.2 베이스부 / 그 외
3.2.1 에어 / 미스트 필터의 점검
•
청소
에어 컴프레서내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트 필터가 사용되고 있
습니다 . 이들 필터의 점검•청소방법을 다음과 같이 설명합니다 .
c
주의
작업을안전하게하기위해서에어커플러를빼둡니다 .오일 ,물 ,불순물등이튀지않도록주의해주십시오 .또 ,커플러를뺄
때에큰에어배기음이나므로주의해주십시오 .
■ 준비물
•
중성세제
•
에어블로우툴 ( 옵션구입품 )
•
헝겊
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
■ 필터 컵의 청소
1
컵 안을 체크합니다 .
컵안에오일또는물이들어있는지확인해주십
시오 .오염되어있을경우는 ,아래의순서에따라
서청소하여주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결
할 것을 권장합니다 .
2
필터 컵을 분리합니다 .
컵의버튼을누르면서왼쪽으로돌려 ,밑으로빼
주십시오 .분리한컵은2 중구조로되어있으며 ,
안쪽의투명컵을청소합니다 .
57325-N8-00
3
필터 컵안의 더러움을 청소합니다 .
1. 컵을가볍게물세척합니다 .
2. 물을섞은중성세제로다시안을씻어냅니다 .
3. 에어블로우한후 ,헝겊으로물기를닦습니다 .
4
필터 컵을 장착합니다 .
1. 컵의버튼을분리시킨위치에맞추어 ,컵을위
로올려서끼웁니다 .
2. 찰칵하고소리가날때까지컵을오른쪽으로
돌려주십시오 .
n
요점
계속해서 필터청소를 할 경우에는 , 컵을 분리한 상태로 다
음 항목인「필터의 청소」로 진행해 주십시오 .
필터 컵의 분리
Step 3
필터 컵 버튼
에어 커플러를
뺀다
에어필터
오일 미스트
필터
3-25
3
5
에어 커플러를 장착합니다 .
에어커플러를접속하고 ,에어가새지않는지확
인하여주십시오 .
n
요점
계속해서 필터청소를 할 경우는 , 컵을 분리한 상태로 다음
항목인「필터의 청소」로 진행해 주십시오 .
■ 에어 / 미스트 필터의 청소
1
필터컵을 분리합니다 .
전술의「필터컵의청소」를참조하여주십시오 .
2
필터를 분리합니다 .
필터를돌려서분리해주십시오 .
57326 - N8- 0 0
3
에어 엘리먼트의 더러움을 청소합니다 .
에어블로우툴로에어엘리먼트의더러움을불어
주십시오 .오염이심해서제거할수없는경우는 ,
교환하여주십시오 .( 제 1 장「2.1.1소모품」참조 )
4
필터를 장착합니다 .
필터를원상태로장착하여주십시오 .
5
필터컵을 장착합니다 .
6
에어 커플러를 접속합니다 .
에어커플러를접속하고 ,에어누출이없는지확
인해주십시오 .
필터의 분리
Step 2
미스트 필터
(MIST FILTER ELEMENT)
필터
(FILTER ELEMENT)
3-26
3
4. 6 개월 /1 년
4.1 인식장치 (6 개 월 )
4.1.1 카메라 조명의 청소
피듀셜 카메라 , 멀티 카메라의 조명을 정기적으로 청소해 주십시오 .
•
조명부에부착한더러움이나먼지를제거해주십시오 .
•
종이와이퍼 ( 먼지가나지않는것 ) 와버큠 ASSY 를사용해서청소합니다 .
•
렌즈는렌즈클리너를사용해서닦습니다 .다른용제는사용하지마십시오 .
c
주의
작업을안전하게하기위해 ,장비가비상정지상태또는 ,전원스위치가OFF 되어있는지확인해주십시오 .
c
주의
카메라는 ,광축조정이되어있으므로 ,청소시카메라각부에강한힘을주지않도록주의해주십시오 .
c
주의
조명등의트러블이나문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보증대상이
안됩니다 .

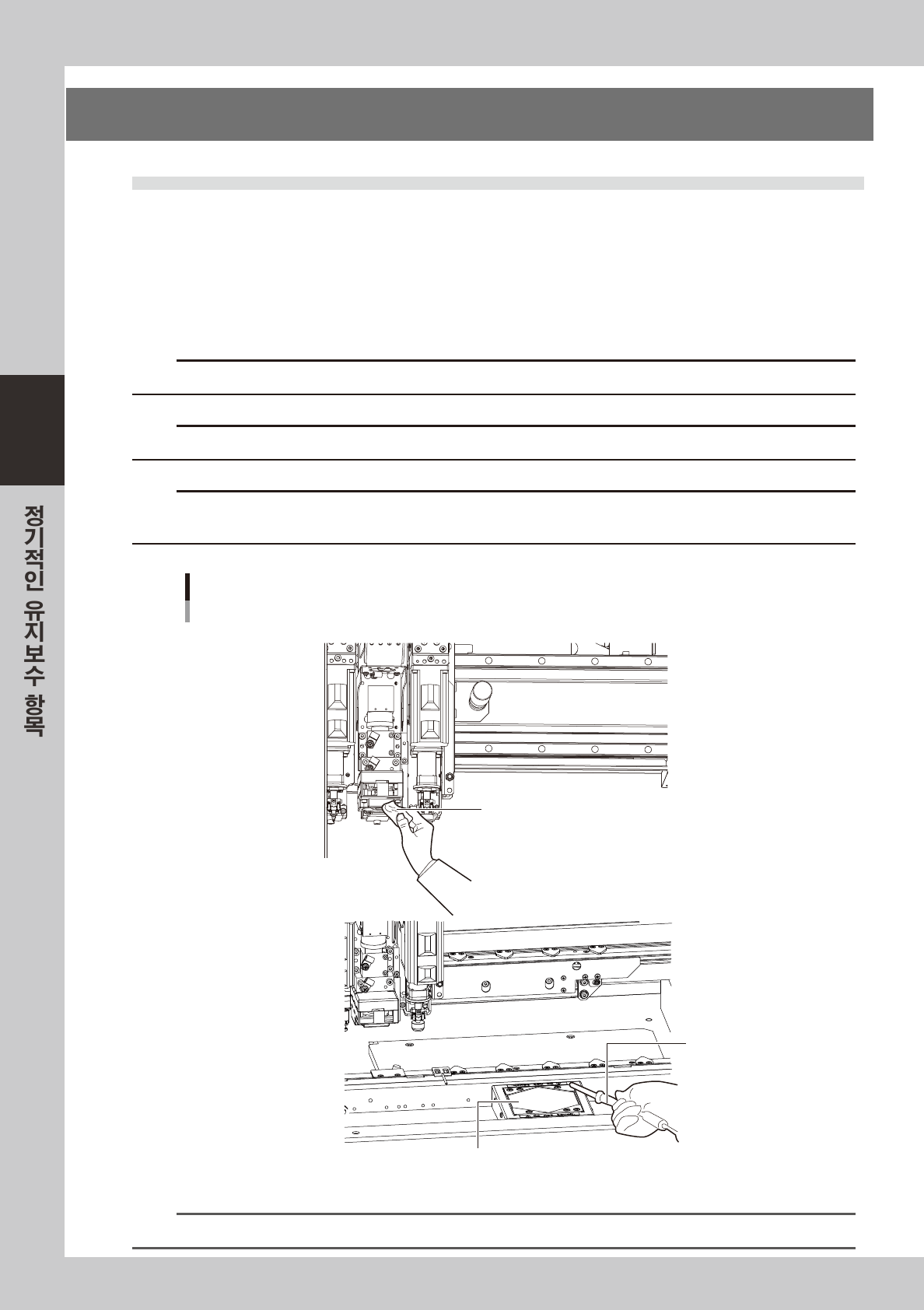

카메라 조명의 청소(V2헤드의 예)
피듀셜, 멀티 카메라
종이 와이퍼
버큠 ASSY
보호 글래스
■ 피듀셜 카메라
■ 멀티 카메라
57327- N 8-0 0
n
요점
멀티 카메라 보호 글래스의 청소에 관해서는 , 제 2 장「2. 카메라 보호 글래스의 청소」를 참조해 주십시오 .
