1. 노즐 판스프링과 롤러 락
제 3 장「1.1.3노즐유지력의점검」을실행한결과에있어서문제가있는경우는 ,노즐판스프링또는롤러락
을교환할필요가있습니다 .교환방법은다음과같습니다 .
■ 준비물
•
육각렌치 (1.5 mm)
•
일자드라이버
•
사각건
•
교환부품 ( 제 1 장「2.1.1소모품」참조 )
n
요점
작업을실행하기전에 ,분실하거나낙하된부품이다른부위에들어가서트러블이발생하는것을막기위해 ,헤드바로밑에사
각건을깔아서작업해주십시오 .
1.1 노즐 판스프링의 교환
e
1
노즐을 분리합니다 .
비상정지버튼을누르고 ,노즐을분리해주십시
오.
2
판스프링을 분리합니다 .
육각렌치로장착나사를풀면판스프링과노즐
ArmASSY 가분리됩니다 .
c
주의
장착나사와판스프링의사이에판스프링고정용와셔가들어
있습니다 .분실하지않도록주의해주십시오 .
57500-N8- 0 0
3
판스프링을 장착합니다 .
새로운판스프링과노즐ArmASSY 를함께위로
대면서육각렌치로장착해주십시오 .
이때 ,와셔도잊지말고장착해주십시오 .
4
장착 상태를 확인합니다 .
1. 판스프링과롤러의틈새를확인합니다 .
2. 노즐의탈착을수차례반복해서 ,헐렁하지않
은지확인합니다 .
57501-N8-00

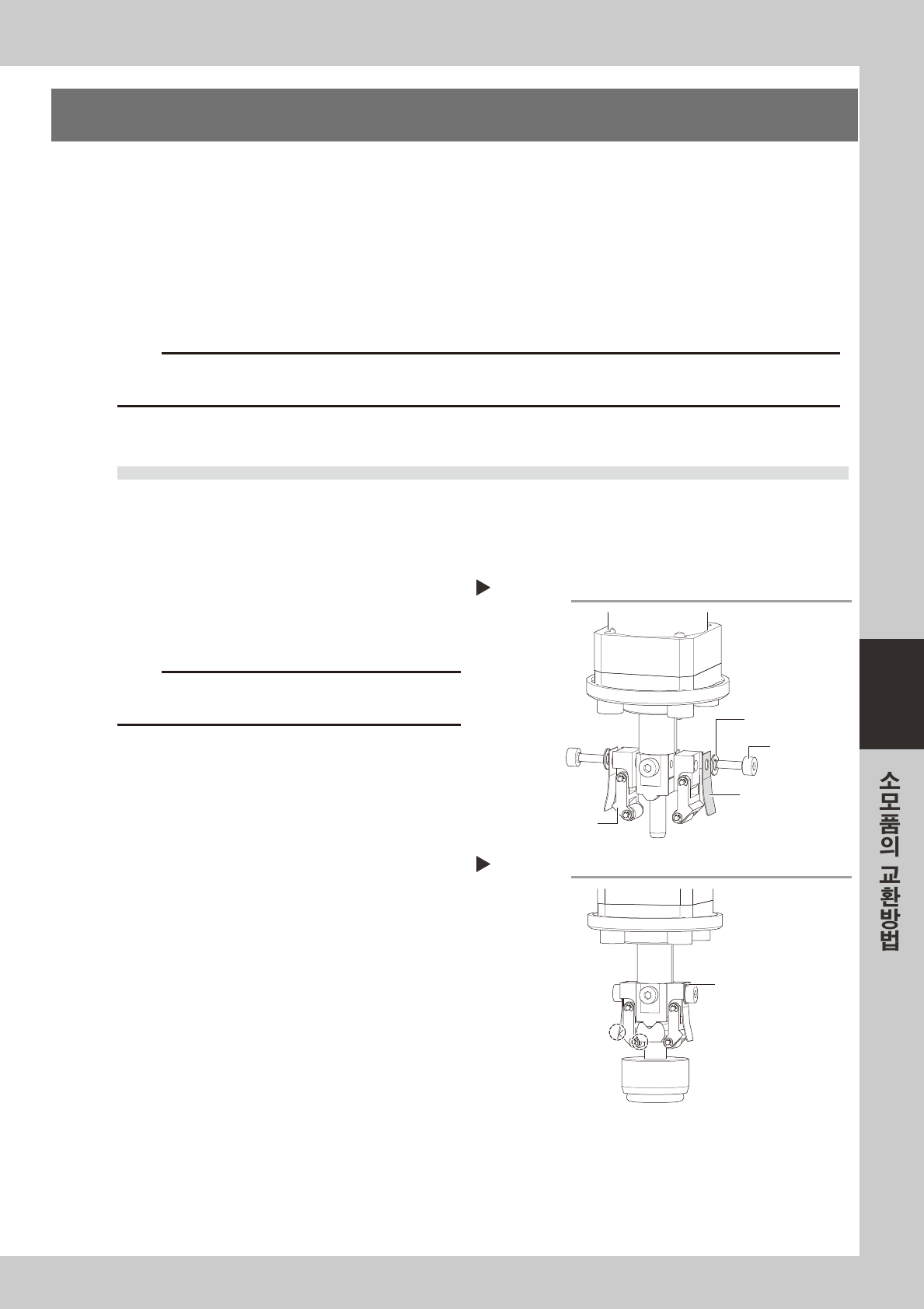

판스프링의 분리
Step 2
노즐 Arm ASSY
장착나사
판스프링
판스프링 고정용
와셔
장착상태의 확인
Step 4
위로 대면서 장착
틈새가 없는지 확인한다
5-2
5
1.2 롤러 락의 교환
1
노즐 Arm ASSY 를 분리합니다 .
육각렌치로장착나사를풀어주십시오 .
판스프링과노즐ArmASSY 가분리됩니다 .
5750 2-N8- 0 0
c
주의
판스프링고정용와셔를분실하지않도록주의해주십시오 .
2
새로운 노즐 Arm ASSY 를 장착합니
다.
육각렌치로판스프링을위로대면서장착해주십
시오 .
이때 ,와셔도잊지말고장착해주십시오 .
3
장착 상태를 확인합니다 .
1. 판스프링과롤러의틈새를확인합니다 .
2. 노즐의탈착을수차례반복해서 ,헐렁하지않
은지확인해주십시오 .
█
롤러만을 교환할 경우
노즐ArmASSY 를분리한상태에서설명합니다 .
1
서클립을 분리합니다 .
우측그림과같이롤러부분의서클립선단을일
자드라이버로분리해주십시오 .
57503 -N 8- 0 0
2
롤러를 분리합니다 .
샤프트를빼고교환할롤러를분리해주십시오 .
3
롤러를 장착합니다 .
우측그림과같이새로운롤러에샤프트를끼워주
십시오 .
57504- N8-00
4
서클립을 장착합니다 .
일자드라이버를사용해서서클립을끼워주십시
오.
노즐 Arm ASSY의 분리
Step 1
판스프링 고정용
와셔
장착나사
노즐 Arm ASSY
판스프링
서클립의 분리
Step 1
샤프트
서클립
롤러
롤러의 장착
Step 3
샤프트
새로운 롤러
5-3
5
2. 이젝터부
기능이저하된이젝터BIT 와솔레노이드밸브 ,청소블로우밸브의교환순서에대해서나타냅니다 .
여기에서는 ,V2헤드장비를예로설명합니다 .
2.1 이젝터 BIT 의 교환
■ 준비물
•
일자정밀드라이버
•
광학계청소용면봉 ( 옵션구입품 )
•
에어블로우툴 ( 옵션구입품 )
•
교환부품 ( 제 1 장「2.1.2교환부품 ( 고장시 )」참조 )
•
사각건
c
주의
에어블로우가얼굴에맞닿을경우가있으므로 ,작업하실때에는 ,반드시방진안경과방진마스크를착용해주십시오 .
1
작업 준비를 합니다 .
1. 장비좌측아래패널내의「에어공급 / 배출」밸
브를오른쪽으로돌려서에어공급을차단시켜
주십시오 .
2. 사각건을컨베이어위에깔아둡니다 .
3. 헤드를작업하기쉬운위치로이동시킵니다 .
2
BIT 를 분리합니다 .
1. 블록의조인트로부터에어호스를뺍니다 .
2. 일자정밀드라이버로블록을고정하고있는
나사 (2 개 ) 를빼고 ,블록을분리합니다 .
3. BIT 의선단이보이므로 ,손으로당겨서빼주
십시오 .
57505-N8- 00
c
주의
교환한BIT 는다시사용할수없습니다 .재사용하면 ,정상
적인부품흡착을할수없게됩니다 .
3
BIT 장착부를 청소합니다 .
에어블로우툴이나 ,광학계청소용면봉등으로
장착부의먼지나더러움을제거해주십시오 .
4
새로운 BIT 를 장착합니다 .
1. 새로운BIT 에O 링을끼웁니다 .
2. BIT 의노치부와장착부의노치부를맞춰서 ,
BIT 를장착부의구멍에삽입합니다 .
3. Step3 과반대순서로블록을장착합니다 .
c
주의
BIT 가올바르게삽입되어있지않으면 ,블록을장착할수없
습니다 .
5
에어를 공급시킵니다 .
장비좌측아래패널내의「에어공급 / 배출」밸브
를좌측으로돌려서에어를공급해주십시오 .
BIT의 분리
Step 2
BIT 장착부
고정나사 (2개)
블록
BIT
■ BIT
O링
노치부
O링
