3-9 3 3 볼스크류부를 청 소 합니 다 . 1 . 이 동핸 들을잡아서각축을한쪽으로이 동 시 킵 니다 . 2. 볼스크 류전 체 를먼 지 가나 지않는종이와이 퍼 ( 크린 룸용 ) 로오래 된구리 스와더러 움 을 닦 습니다 . 3. 축을반대쪽 으로이 동 시 켜서 ,반 대 쪽 의볼스 크 류 도닦습니 다 .(X 축 ,Y 축 ,W 축 ) 57 308-N …
3-8
3
2.2.1 볼스크류의 청소
•
급유
█
준비물
•
사각건
•
십자드라이버
•
육각렌치 (3mm)
•
종이와이퍼 ( 먼지가나지않는것 )
•
구리스건
•
지정구리스 :NSL
c
주의
구리스를사용할경우는 ,반드시보호안경과보호장갑을착용해주십시오 .
e
1
작업 준비를 합니다 .
1.「EMERGENCYSTOP」버튼을눌러서장비
를비상정지상태로합니다 .
2. 사각건을컨베이어위에깔아둡니다 .
2

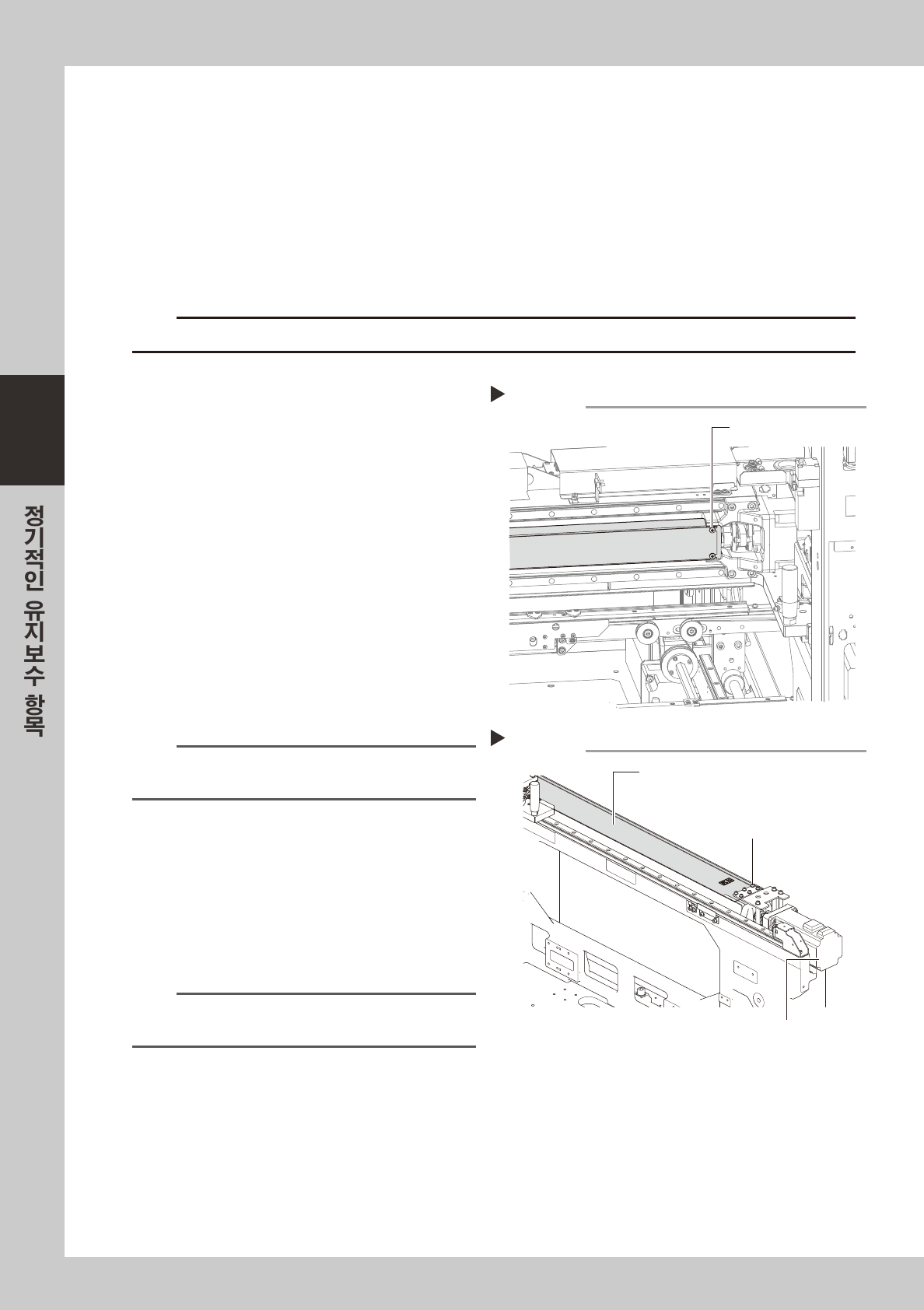

구리스 비산방지 커버를 분리합니다 .
X 축과Y 축의구리스비산방지커버를분리하여
주십시오 .
X축
1. 십자드라이버로구리스비산방지커버좌측의
고정나사를빼냅니다 .
2. 헤드를좌측끝까지이동시켜 ,십자드라이버
로구리스비산방지커버우측의고정나사를
빼냅니다 .
3. 구리스비산방지커버를우측으로당겨서분리
합니다 .
57306-N 8 -00
참고
X 축의 구리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .
Y축
1. 육각렌치로구리스비산방지커버뒤쪽의고정
볼트를빼냅니다 .
2. 헤드를뒤쪽끝까지이동시켜 ,구리스비산방
지커버앞쪽의고정볼트를분리해주십시오 .
3. 구리스비산방지커버를앞쪽으로당겨서분리
합니다 .
5730 7-N8-00
참고
Y 축의 구리스 비산방지 커버를 부착할 때는 , 상기 순서의
역순으로 작업을 해 주십시오 .
X축 구리스 비산방지 커버의 분리
십자 드라이버
Step 2
Y축 구리스 비산방지 커버의 분리
Y축 구리스 비산방지 커버
Step 2
Y축 구리스 비산방지
커버 고정볼트
Y축 모터
3-9
3
3

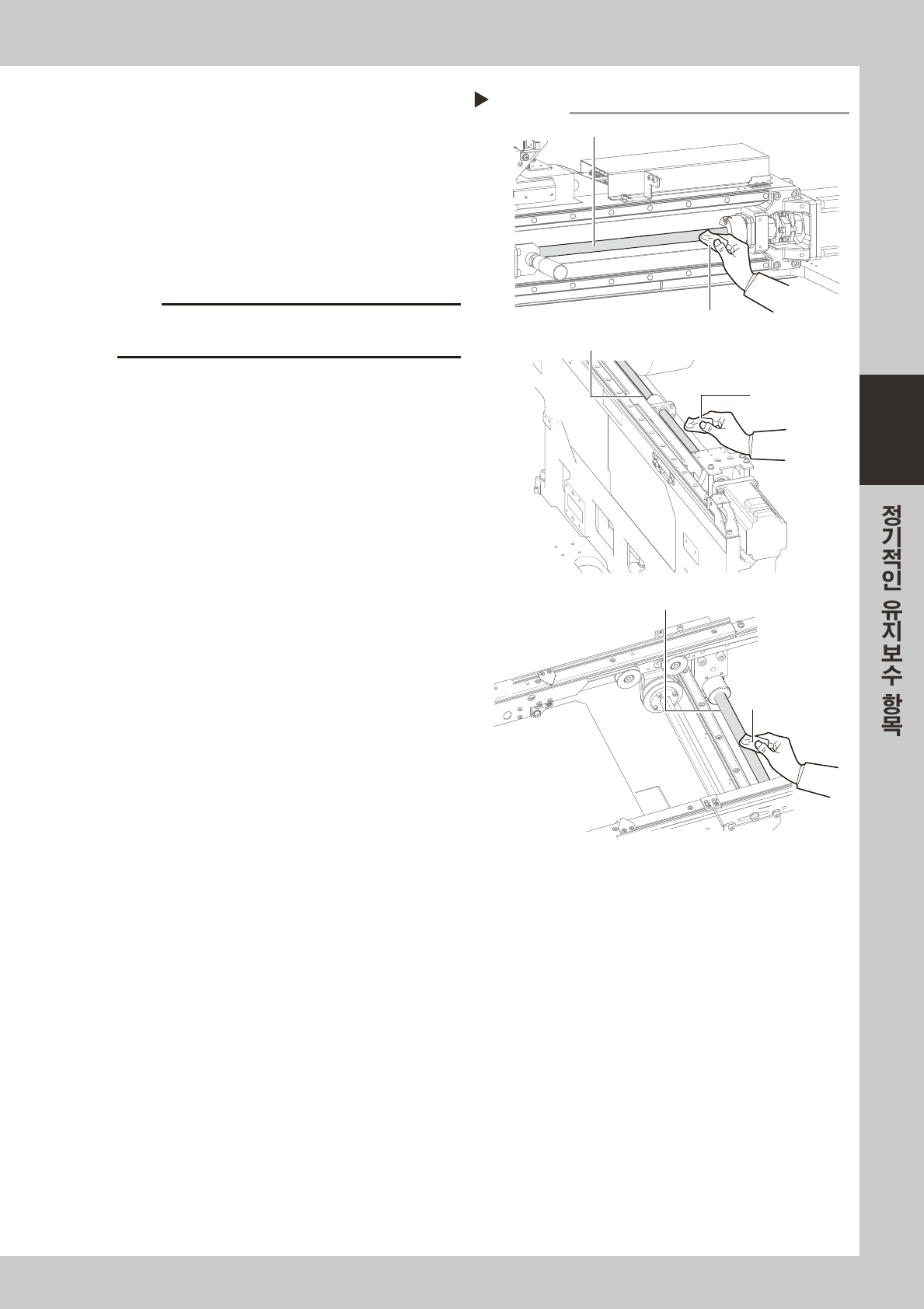

볼스크류부를 청소합니다 .
1. 이동핸들을잡아서각축을한쪽으로이동시킵
니다 .
2. 볼스크류전체를먼지가나지않는종이와이
퍼 ( 크린룸용 ) 로오래된구리스와더러움을
닦습니다 .
3. 축을반대쪽으로이동시켜서 ,반대쪽의볼스
크류도닦습니다 .(X 축 ,Y 축 ,W 축 )
57308-N8-0 0
c
주의
청소작업시에는볼스크류의리드홈도깨끗하게닦아주십시
오 .또한 ,이물질이없는지확인하여주십시오 .
볼스크류의 청소
Step 3
X축
Y축
W축
W축 볼스크류
Y축 볼스크류
X축 볼스크류
종이 와이퍼
종이 와이퍼
종이 와이퍼
3-10
3
4

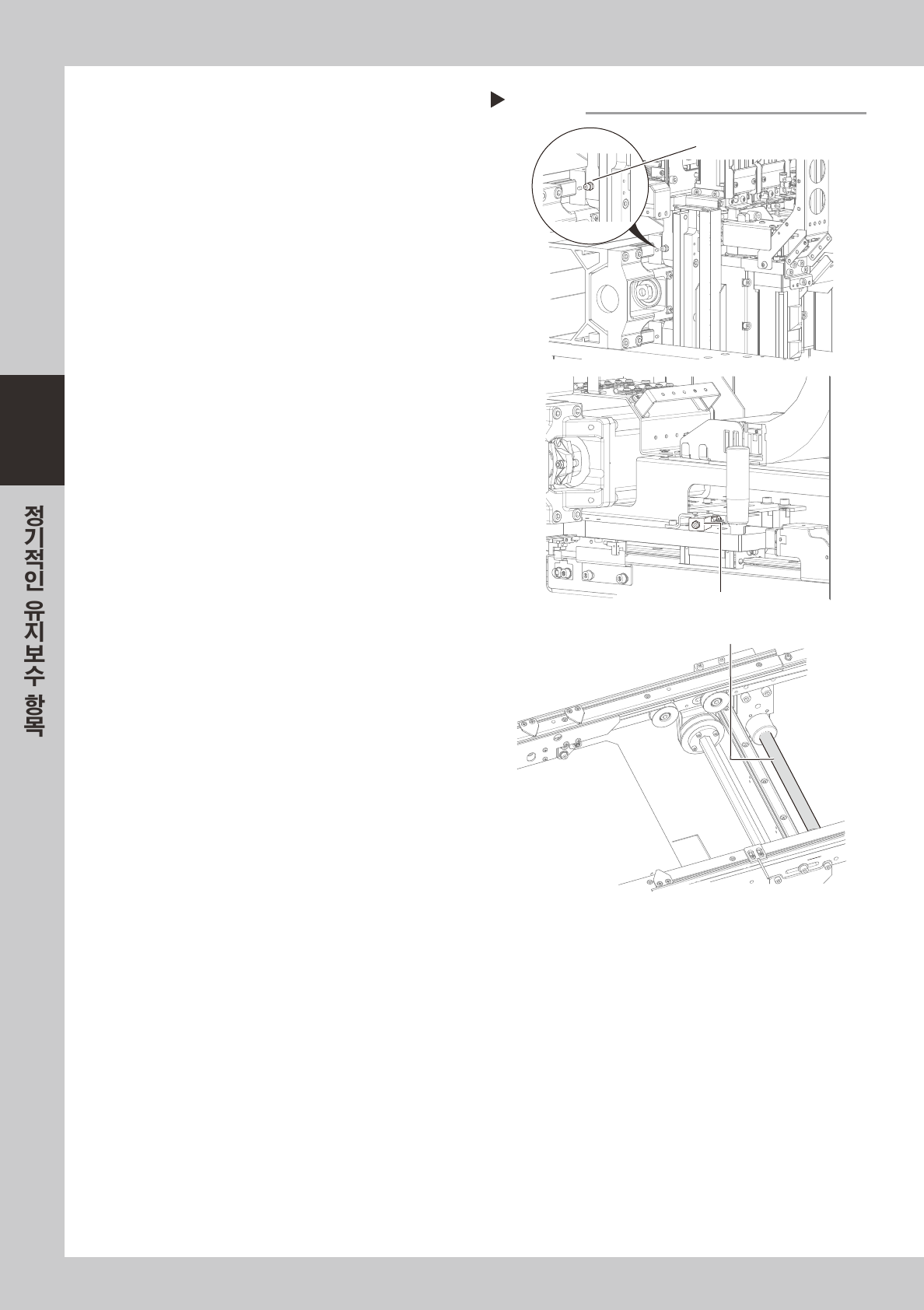

구리스를 주입 ( 도포 ) 합니다 .
1. X 축 , Y 축
구리스건을준비해서 ,구리스니플로부터지
정구리스(NSL) 를주입하여주십시오 .축을
손으로움직인후 ,여분의구리스를닦아주십
시오 .
2. W 축
손에지정구리스 (NSL) 를묻혀서볼스크류의
표면및리드홈에균일하게발라주십시오 .
5730 9-N 8 -00
5
커버를 원상태로 부착합니다 .
구리스비산방지커버를분리했을때와역순으로
부착시켜주십시오 .
볼스크류의 구리스업
Step 4
X축 볼스크류부
구리스 니플
Y축 볼스크류부
구리스 니플
X축
W축
W축 볼스크류
Y축
