2. 피더 플레이트의 청소
피더플레이트상에칩과이물질이떨어져있으면 ,피더를세팅할때사이에끼여서흡착위치의이탈을발생시키
는원인이됩니다 .이것을막기위해정기적으로점검
•
청소할것을권장합니다 .
█

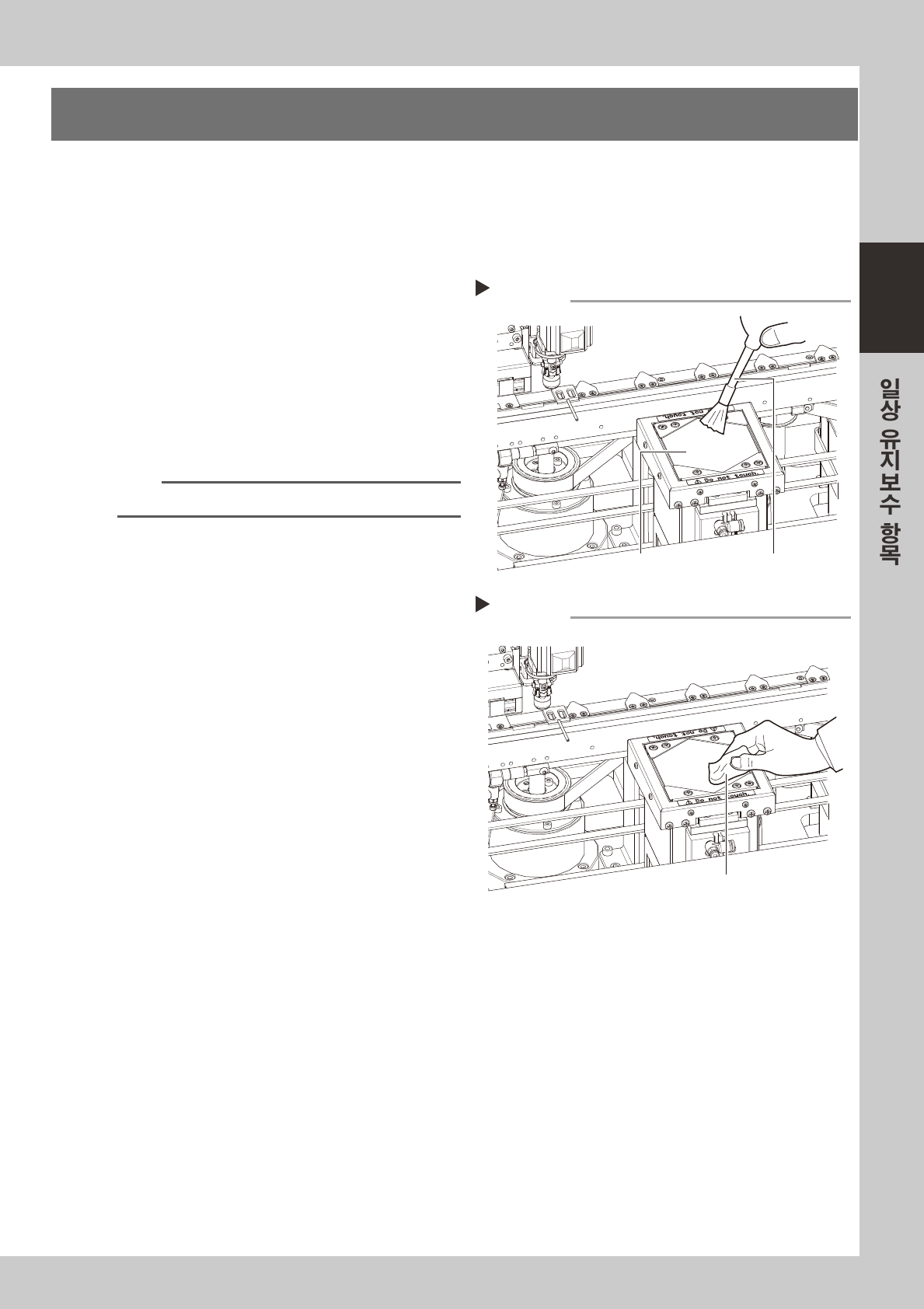

브러시로 청소
옵션구입품의브러시를사용해서다음과같이청소해주십시오 .
█
버큠 ASSY 로 청소
옵션구입품의버큠 ASSY(KHY-M88V0-A0X) 를장비정면의에어커넥터에접속해서 ,잔먼지를흡입하듯이청소해
주십시오 .
피더 플레이트의 청소
청소용 브러시
버큠ASSY
57202- N 8 -00
2-5
2
3. 카메라 보호 글래스의 청소
멀티카메라의보호글래스에먼지가부착되어있으면 ,부품인식에러의원인이됩니다 .이것을막기위해정기
적으로점검
•
청소할것을권장합니다 .
e
작업을안전하게하기위해 ,장비가비상정지상태 ,또는장비의전원스위치가OFF 로되어있는지확인하여
주십시오 .
█
준비물
•
광학계브러시 ( 옵션구입품 )
•
종이와이퍼 ( 먼지가발생하지않는것 )
•
렌즈클리너 ( 옵션구입품 )
1
광학계 브러시로 보호 글래스상의 먼지
를 털어냅니다 .
5720 3-N 8 -00
참고
광학계 브러시는 옵션 구입품입니다 .
2
헝겊으로 보호 글래스를 닦습니다 .
헝겊에렌즈클리너를몇방울묻혀서보호글래스
를닦아주십시오 .
57204-N 8 -00
광학계 브러시로 먼지를 털어낸다
Step 1
광학계 브러시보호 글래스
종이 와이퍼로 보호 글래스를 닦는다
Step 2
종이 와이퍼
제 3 장 정기적인 유지보수 항목
