1. 급유개소와 적용 구리스

1.1 적용 구리스

구리스 급유를 실행할 경우에는 , 반드시 하기의 야마하 지정 구리스를 사용해 주십시오 .

주의

지정외의구리스를사용하면 ,장비가손상될경우가있습니다 .

급유개소 가이드 볼스크류 비고

X축

NSL 구리스 NSL 구리스 가이드만

Y축

NSL 구리스 NSL 구리스 가이드만

Z축

- NSL 구리스 볼스크류만

CZ 축

- NSL 구리스 볼스크류만

W축

NSL 구리스 NSL 구리스 6 각스플라인에도사용

PU 축

NSL 구리스 NSL 구리스 옵션

1.2 구리스 건

구리스의 급유에 사용하는 구리스 건은, 급유개소에 따라서 3 종류의 선단 노즐을 바꿔 끼워서 사용합니다.

급유지시에 따라서 선단 노즐을 변경해 주십시오 .

구리스 건

30°굽은 타입 노즐

표준노즐

여기에 선단노즐을

바꿔 끼운다

플렉시블 타입 노즐

30°

선단부 외경 φ14

선단부 외경 φ10

선단부 외경 φ5

5740 0 -N8-0 0

주의

노즐은사용하는구리스별로각각준비해주십시오 .특성이다른구리스를혼합해서사용하면 ,장비의성능에영향을미칠우려

가있습니다 .

4-2

2. 본체

2.1 헤 드부

2.1.1 Z, CZ 축

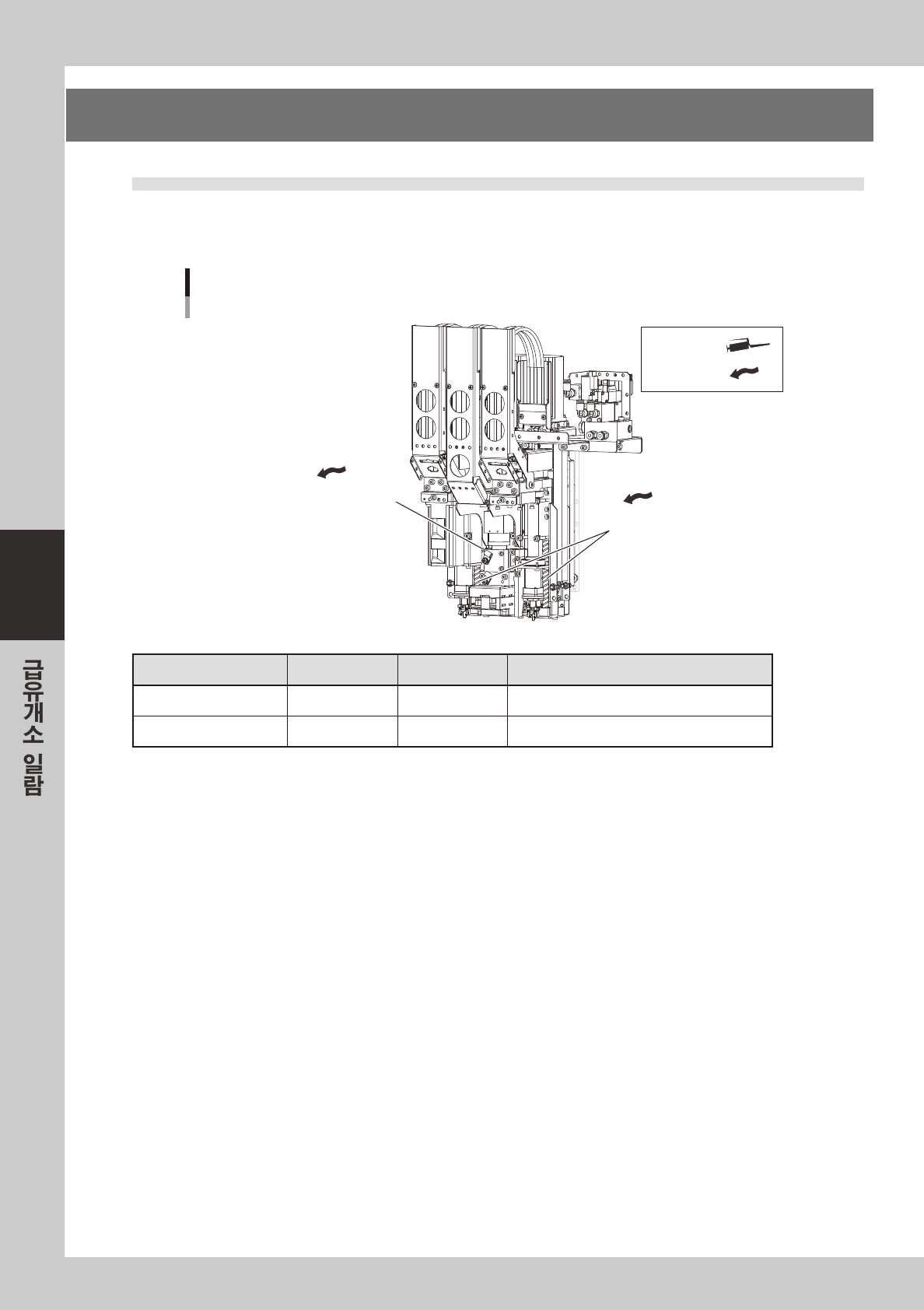

Z축 급유개소 (V2헤드의 예)

볼스크류

Z축 볼스크류

CZ축 볼스크류

구리스건 ：

손으로 도포：

57401-N8-00

급유부위 급유개소 주기 작업방법

Z 축볼스크류 1 또는2 3 개월 손으로도포 ( 얇게 )

CZ 축볼스크류 1 3 개월 손으로도포 ( 얇게 )
