3-19
3

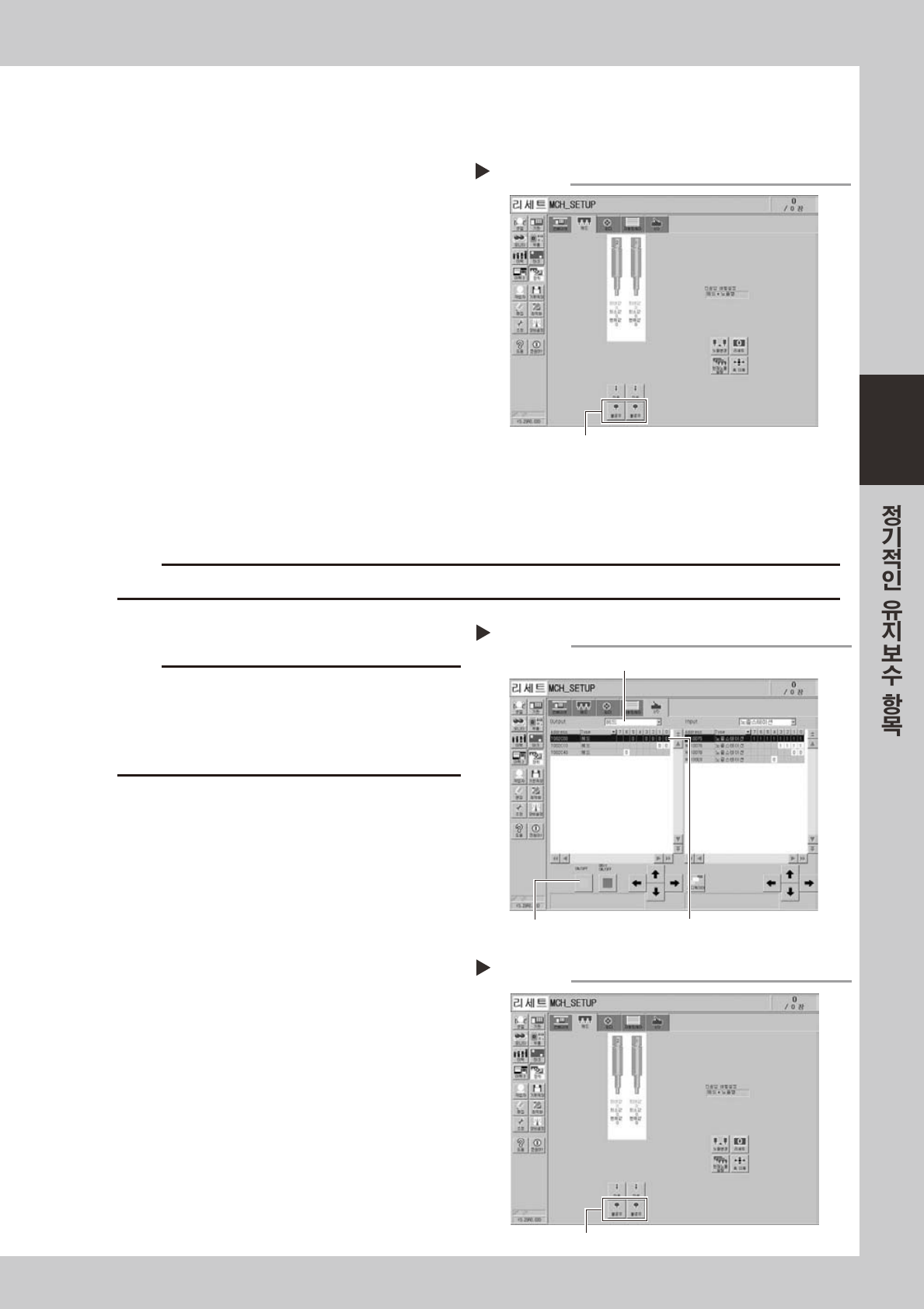

3.1.3 블로우 밸브의 동작확인 ( 각 헤드별 )
각 이젝터의 블로우 레벨을 확인하고 , 상태를 판단합니다 .
1
블로우 에어가 정상적으로 배기되는지
확인합니다 .
이젝터유니트하단의조인트부에서블로우에어
가균등하게배기되는지확인합니다 .
「장치」-「헤드」탭을선택하고 ,각헤드의[ 블
로우 ]버튼을눌러주십시오 .
5830 6-N 8 - 0 0
3.1.4 청소용 블로우 밸브의 동작확인 ( 연동 )
스플라인 샤프트의 청소 블로우 기능이 정상적으로 동작하는지 확인합니다 .
c
주의
에어블로우가얼굴에맞닿을경우가있으므로,작업하실때에는,반드시방진안경과방진마스크를착용해주십시오.
1
모든 헤드의 노즐을 탈착시킵니다 .
c
주의
청소블로우는강한에어가배출됩니다 .청소블로우를실행
할경우에는 ,반드시세팅되어있는노즐을모두탈착시킨후
에실행해주십시오 .노즐을세팅한채청소블로우를실행하
면 ,헤드로부터노즐이빠져서파손되거나분실할경우가있
습니다 .
2
청소용 블로우 밸브를 동작시킵니다 .
1.「장치」-「I/O」탭을표시합니다 .
2.「Output」측의드롭다운리스트에서「헤드」
를선택하고 ,헤드샤프트블로우의어드레스
(T002C406) 를선택합니다 .
3. [ON/OFF] 버튼을눌러서모든헤드의청소용
블로우밸브를동작시킵니다 .
5830 7-N8- 0 0
3
각 헤드의 배기 블로우 에어를 확인합
니다 .
「장치」-「헤드」탭을선택하고 ,헤드의[ 블로우 ]
버튼을눌러서각헤드로부터배기블로우에어가
분출되는지확인해주십시오 .
58308-N8-00
4
청소용 블로우 밸브를 OFF 시킵니다 .
블로우 에어의 배기확인
Step 1
각 헤드의 [블로우]버튼을 누른다
배기 블로우 에어의 확인
Step 3
[블로우]버튼
청소용 블로우 밸브의 동작
Step 2
[ON/OFF]버튼을 누른다 어드레스를 선택
헤드를 선택
3-20
3

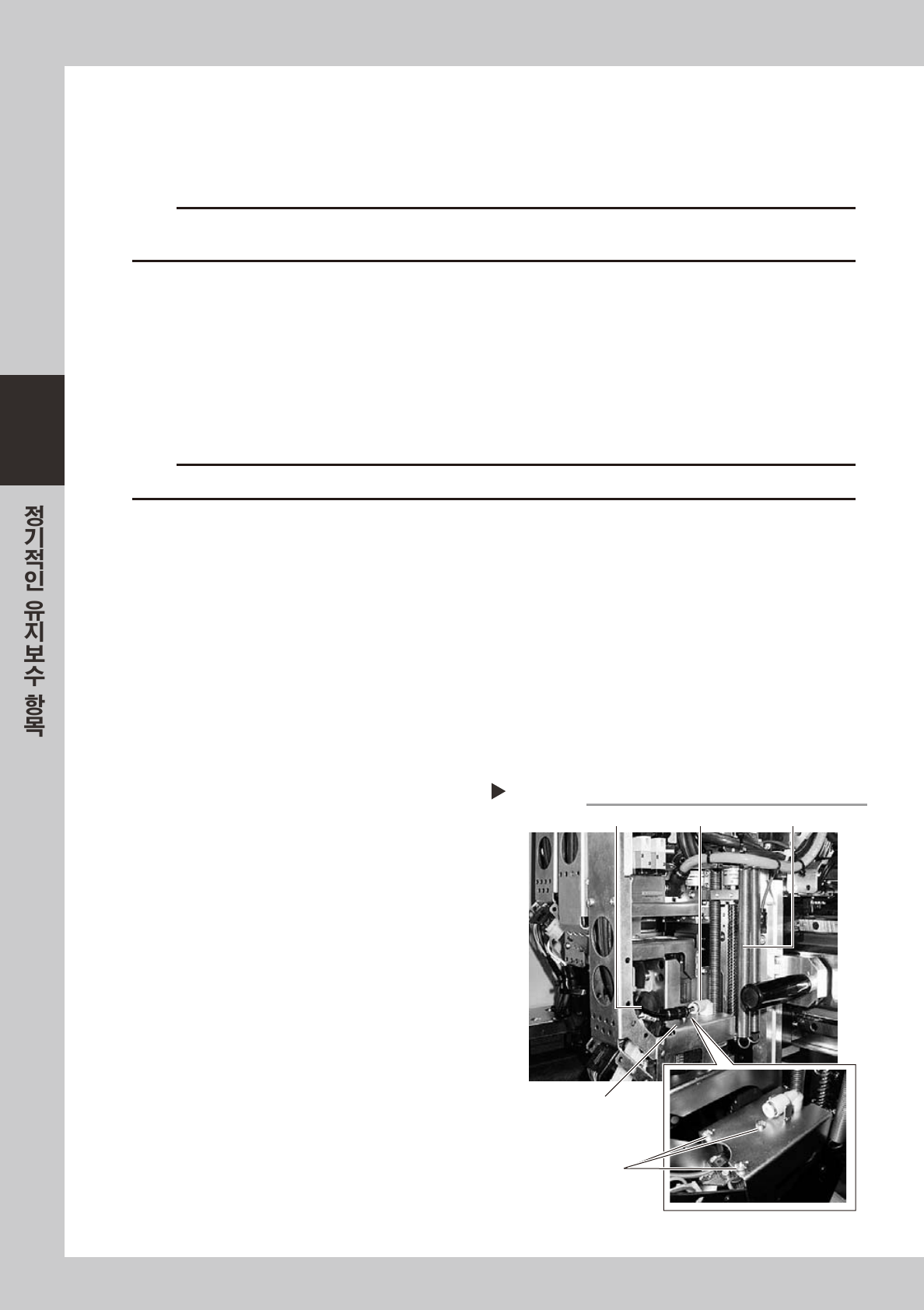

3.1.5 스플라인 샤프트내의 세척
스플라인 샤프트의 에어 경로내에 이물질이 부착되거나 , 오염물질이 부착되어 흡장착 에러발생의 원인이 되
는 경우가 있습니다 . 공급에어의 상태와 가동시간에 따라 다릅니다만 , 보통 3 개월 간격으로 스플라인 샤프
트 안을 청소해 주십시오 .
c
주의
스플라인 샤프트의 작동이 불안정하거나 이상한 소리가 발생할 경우에는 판매 대리점 또는 야마하로 연락해 주십시오 . 자체적인
분해 청소는 보증 대상이 안됩니다 .
█
준비물
•
십자 드라이버
•
클리닝 키트 ( 옵션 구입품 )
•
이소프로필 알코올
•
종이컵 또는 트레이
•
닦기용 와이퍼
•
에어블로우 툴 ( 옵션 구입품 )
c
주의
에어 블로우가 얼굴에 맞닿을 경우가 있으므로 , 작업하실 때에는 , 반드시 방진 안경과 방진 마스크를 착용해 주십시오 .
e
1
비상정지 버튼을 누릅니다 .
1. 「EMERGENCY STOP」버튼을 눌러서 장비
를 비상정지 상태로 합니다 .
2. 헤드를 작업하기 쉬운 위치로 이동시킵니다 .
2
모든 헤드의 노즐을 탈착시킵니다 .
손으로 노즐을 빼 주십시오 .
3
스플라인 샤프트를 당기고 있는 스프링
을 빼냅니다 .
손으로 스프링 핀 후크 ( 아래쪽 ) 로부터 스프링을
빼 주십시오 .
4
R 축 커버를 분리합니다 .
1. 에어 조인트로부터 에어호스를 뺍니다 .
2. 십자 드라이버로 고정볼트 3 개를 빼서 ,
커버를 분리해 주십시오 .
57320 - N8-0 0
5
스플라인 샤프트의 에어 조인트를 분리
합니다 .
각 헤드의 스플라인 샤프트의 상부에 끼워져 있는
에어 조인트를 뻬 주십시오 .
커버의 분리
Step 4
에어호스
커버
고정볼트
에어 조인트
스프링
3-21
3
6
클리닝 키트를 준비합니다 .
1. 클리닝키트의용기에IPA( 이소프로필알코
올 ) 를넣습니다 .
2. 작업위치의바로아래에종이컵이나트레이를
놓아둡니다 .
c
주의
IPA( 이소프로필알코올 )이외의용액은사용하지마십시오 .
7
스플라인 샤프트 내부를 세척합니다 .
1. 스플라인샤프트에클리닝키트의노즐을삽입
합니다 .
2. IPA 를주입해서스플라인샤프트의에어경로
를씻어냅니다 .
57322 - N8- 0 0
8
스플라인의 에어경로를 블로우합니다 .
1. 에어블로우툴 ( 옵션구입품 ) 을준비해서 ,장
비정면의에어커넥터에접속합니다 .
2. 스플라인샤프트의선단부에헝겊을대면서에
어블로우툴로스플라인샤프트안을에어블
로우합니다 .
스플라인샤프트로부터흘러나오는IPA 가깨
끗해질때까지Step7~Step8 의작업을반복
합니다 .
3. 스플라인샤프트선단의헝겊에오염물이나오
지않는것을확인한후 ,Step5 를참고해서
에어조인트를장착해주십시오 .
57323 - N 8 -00
9
작업을 반복합니다 .
Step3~Step8 의작업을반복해서 ,모든헤드의
스플라인샤프트안을세척해주십시오 .
0
헤드를 원상태로 합니다 .
Step2 에서Step5 와는반대순서로헤드를원상
태로되돌려주십시오 .

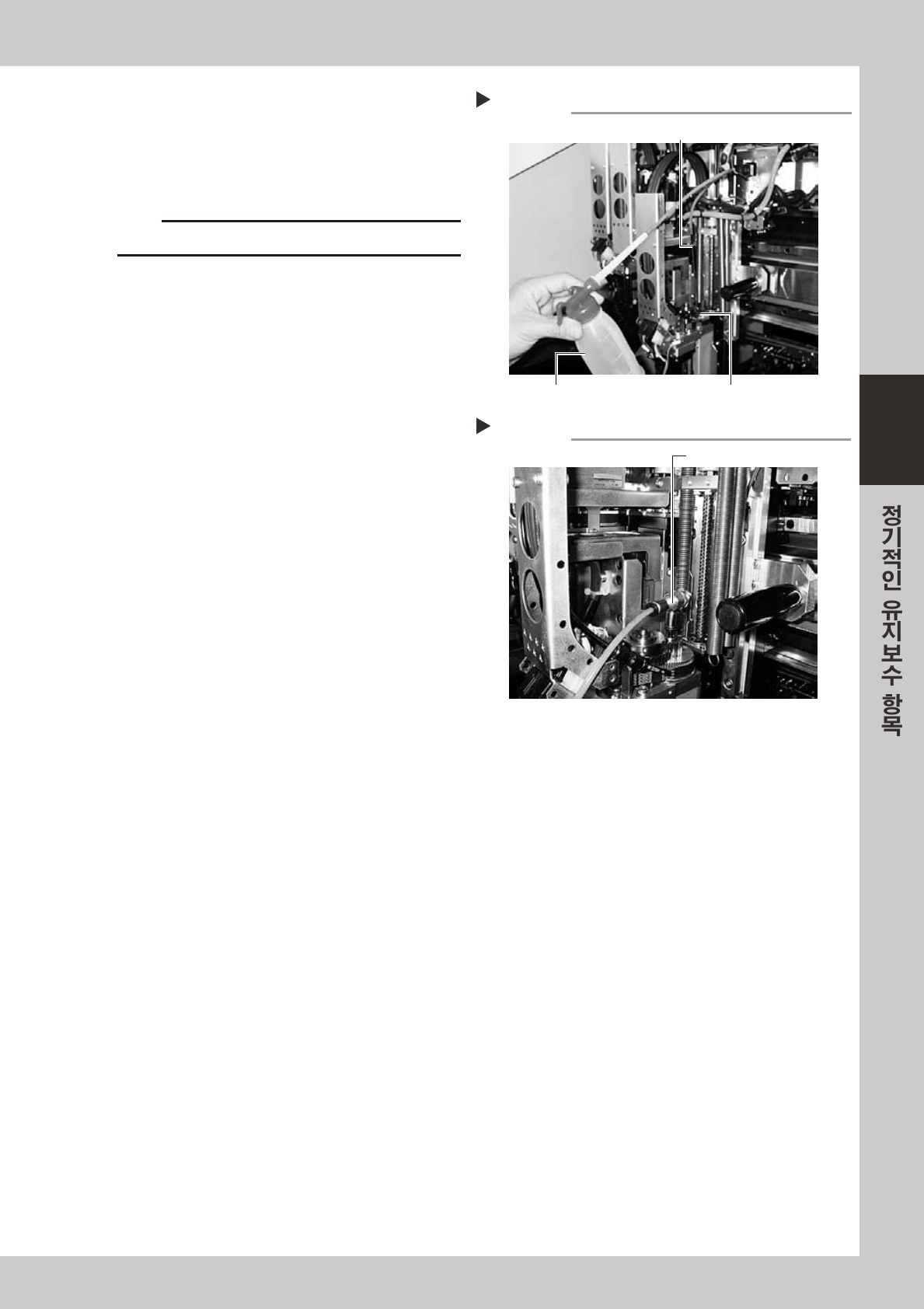

스플라인 샤프트의 세척
Step 6
클리닝 키트의 노즐
스플라인 샤프트클리닝 키트의 펌프
스플라인 샤프트내의 에어 블로우
Step 8
에어블로우 툴
