3OM-1842 1-71 1303-001 6. Menu secondario "DVC Check" La schermata corrispondente permette di controllare i segnali I/O e di visualizzare lo stato di ciascuna sezione. [1] F3A48 [1] Menu secondario "DVC Ch…
3OM-1842
1-701303-001
• Procedura di apprendimento
Procedure
(1) Selezionare la testina da utilizzare per l’apprendimento.
(2) Selezionare la base per la quale è eseguito l'apprendimento.
(3) Premere il tasto [Conv Wid Move].
(Il convogliatore si sposterà sulla posizione di impostazione).
(4) Impostare il supporto apprendimento perno di supporto PCB nelle due
posizioni; in alto a sinistra e in basso a destra.
(5) Selezionare la modalità di apprendimento ed eseguire
l’apprendimento.
Tasto [Teach Start] :
Quando è selezionato, andare al punto [7] e
seguenti.
Tasto [Move & Adjust] :
Quando è selezionato, andare al punto [6] e
seguenti.
(6) Eseguire l'allineamento manuale per ciascun perno di supporto nella
schermata di allineamento manuale.
(7) Premere il tasto [OK].
(8) Premere il tasto [Save].
(Quando è premuto questo tasto, i risultati dell'apprendimento sono salvati.)
5.16 Schermata "Support pin Pos"
3OM-1842
1-711303-001

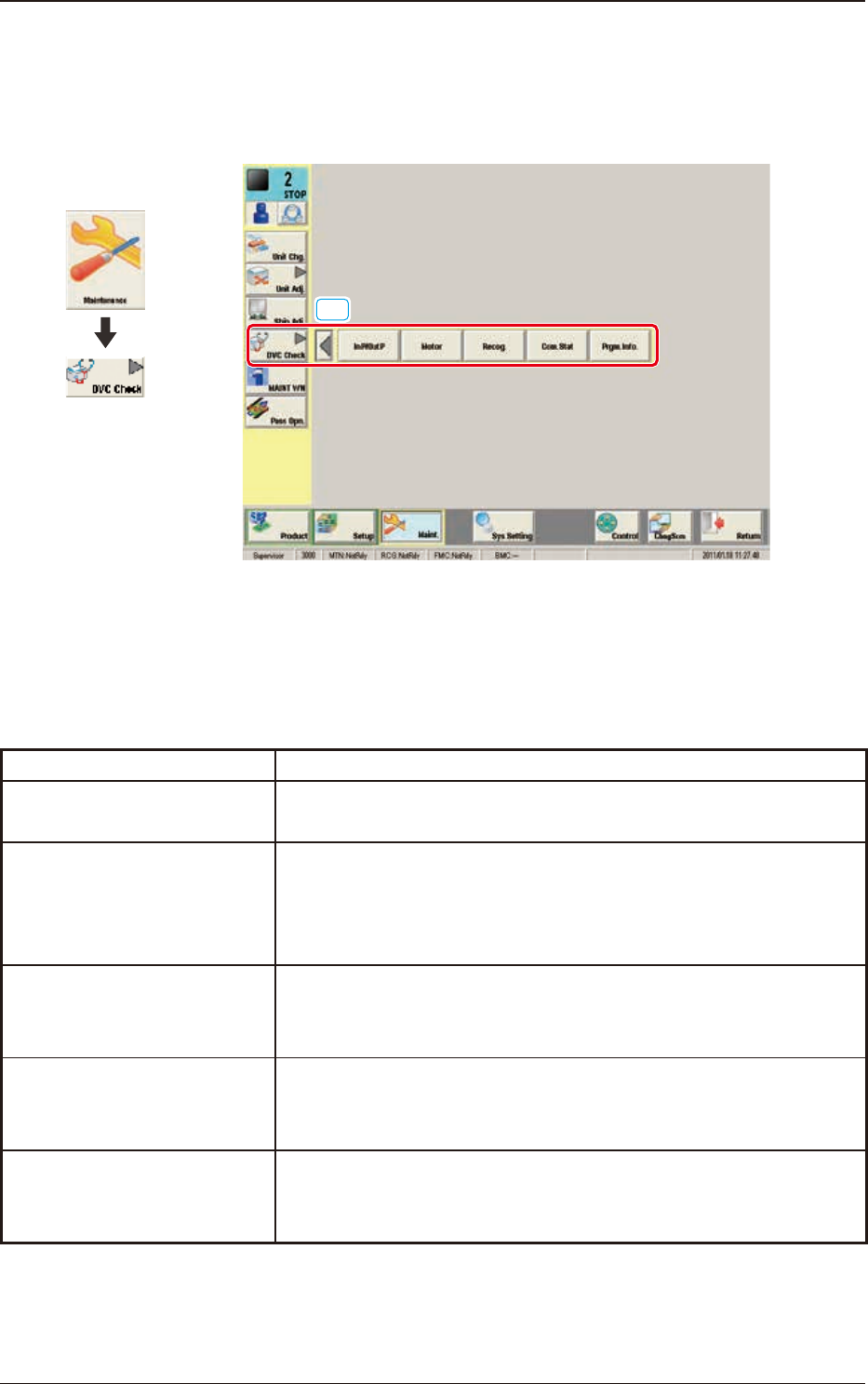

6. Menu secondario "DVC Check"
La schermata corrispondente permette di controllare i segnali I/O e di visualizzare
lo stato di ciascuna sezione.
[1]
F3A48
[1] Menu secondario "DVC Check"
I tasti che seguono sono disposti per visualizzare le nestre operative per
eseguire ciascuna funzione per il controllo del dispositivo.
Tasti di selezione funzione Descrizione
In P/Out P
Quando è premuto questo tasto, è visualizzata la schermata "INP/
OUT" che permette di vericare lo stato I/O di ciascuna sezione.
Motor
Quando è premuto questo tasto, è visualizzata la schermata
"MOTOR" che permette di eseguire un’operazione manuale (velocità
ridotta) su ciascuna unità, e di visualizzare le informazioni correnti
del sistema.
Recog.
Quando è premuto questo tasto, è visualizzata la schermata
"RECOG", che permette di controllare i segnali I/O per il
riconoscimento PEC e componenti.
Com.Stat
Quando è premuto questo tasto, è visualizzata la schermata "COM.
STAT", che permette di controllare lo stato di comunicazione di
ciascuna sezione.
Prgm.Info.
Quando è premuto questo tasto, è visualizzata la schermata "PRGM.
INFO.", che permette di visualizzare le informazioni sul programma
e i log impostazioni utilizzati per la macchina.
T3A5
Grafica dello
svolgimento
6. Menu secondario "DVC Check"
3OM-1842
1-721303-001

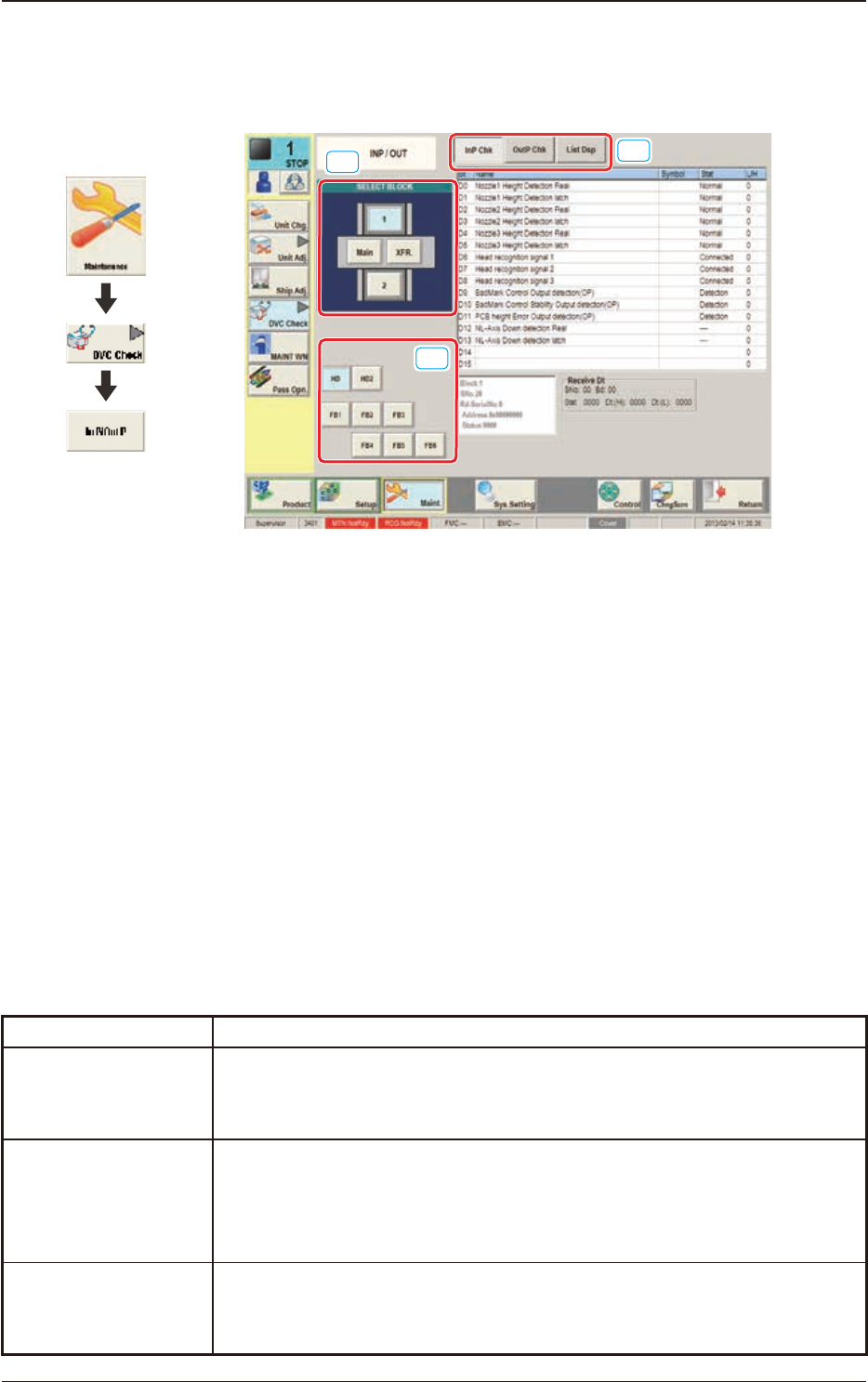

6.1 Schermata "INP / OUT"
Questa schermata permette di controllare lo stato INP/OUT di ciascuna sezione.
[1]
[2]
[3]
F3A49
[1] Blocco TASTI DI SELEZIONE
Ciascun blocco nell'immagine graca della macchina è dotato di un tasto di
funzione. Quando è premuto un tasto, il blocco corrispondente è selezionato
come oggetto per il controllo dello stato I/O.
[2] Tasti di selezione unità
Sono disposti i tasti dell'unità per il blocco selezionato utilizzando un tasto di
selezione blocco.
Selezionare l'unità di cui deve essere controllato l’input/output.
[3] Tasti di cambio visualizzazione
Premendo uno di questi tasti, è visualizzata la schermata corrispondente.
Di seguito è descritta ciascuna schermata.
Pulsanti Descrizione
InP Chk
Quando è selezionato questo tasto, è visualizzata la schermata corrispondente,
che permette di visualizzare lo stato di input dell'unità selezionata utilizzando
i tasti di selezione blocco e unità (situati sul lato sinistro della schermata).
OutP Chk
Quando è selezionato questo tasto, è visualizzata la schermata
corrispondente, che permette di visualizzare lo stato di output dell'unità
selezionata utilizzando i tasti di selezione blocco e unità (situati sul lato
sinistro della schermata).
List Dsp
Quando è selezionato questo tasto, è visualizzata la schermata
corrispondente, che permette di visualizzare lo stato I/O di ciascuna unità.
T3A6
Grafica dello
svolgimento
6.1 Schermata "INP / OUT"
