3OM-1842
1-161303-001
4.1 Schermata"NOZ. CHNG."
• Procedura per l’immagazzinamento degli ugelli
Notice
(a) Quando l'ugello ad alta velocità è utilizzato insieme all'ugello
dimensioni medie forma strana, l'ugello dimensioni medie forma
strana deve essere immagazzinato prima degli altri.
Quando la macchina avvia l’immagazzinamento dell’ugello ad alta
velocità prima dell'ugello dimensioni medie forma strana, si apre una
schermata di dialogo che richiede di immagazzinare prima l'ugello
dimensioni medie forma strana e che avvisa che l'ugello ad alta
velocità non può essere immagazzinato.
(b) Non alloggiare l'ugello mentre la testina preleva un componente.
Diversamente si interrompe il vuoto e il componente cade.
Procedure
(1) Premere la testina (uno dei tasti di selezione testina) che ssa l'ugello che si
vuole immagazzinare.
(Lo sfondo del tasto selezionato diventa di colore blu chiaro.)
(2) Selezionare l'ugello (uno dei tasti di selezione numero ugello) che ssa
l'ugello che si vuole immagazzinare.
(Lo sfondo del tasto selezionato diventa di colore blu chiaro.)
(3) Premere il tasto di selezione ugello (destinazione) per selezionare un alloggio
ugelli diverso da quello originale.
(4) Premere il tasto [Reset Nozzle].
(Lo sfondo del tasto diventa di colore verde e il tasto di selezione testina
selezionato, il numero di tasto ugello ed il tasto di selezione ugelli sono
attivati.)
(5) Premere il tasto [START] sul pannello di comando.
(L'ugello selezionato sarà immagazzinato nell'alloggio ugelli con la
destinazione selezionata.)
3OM-1842
1-171303-001
4.1 Schermata"NOZ. CHNG."
• Collegamento degli ugelli
Notice
(a) È possibile collegare l'ugello dimensioni medie forma strana,
lasciando vuota una piazzola su due.
(b) Quando l'ugello ad alta velocità è utilizzato insieme all'ugello
dimensioni medie forma strana, l'ugello dimensioni medie forma
strana deve essere collegato prima degli altri.
Quando si avvia il collegamento dell'ugello dimensioni medie forma
strana prima dell'ugello ad alta velocità, si apre una schermata di
dialogo che richiede di collegare prima l'ugello ad alta velocità e che
avvisa che l'ugello dimensioni medie forma strana non può essere
collegato.
(c) Non alloggiare l'ugello mentre la testina preleva un componente.
Diversamente si interrompe il vuoto e il componente cade.
Procedure
(1) Selezionare la testina (uno dei tasti di selezione testina) su cui deve essere
collegato l'ugello voluto.
(Lo sfondo del tasto selezionato diventa di colore blu chiaro.)
(2) Selezionare il tasto di selezione ugelli in cui è immagazzinato l'ugello da
collegare.
(Lo sfondo del tasto selezionato diventa di colore blu chiaro.)
(3) Selezionare il tasto di selezione numero ugello per specicare la posizione in
cui deve essere collegato l’ugello
(Lo sfondo del tasto selezionato diventa di colore blu chiaro.)
(4) Premere il tasto [Set Nozzle].
(Lo sfondo del tasto diventa di colore verde e il tasto di selezione testina
selezionato, il numero di tasto ugello ed il tasto di selezione ugelli sono
attivati.)
(5) Premere il tasto [START] sul pannello di comando.
(Sarà eseguito il posizionamento dell'ugello specicato.)
Note
Nessun ugello può essere collegato nelle posizioni in cui è già collegato un
ugello.
3OM-1842
1-181303-001

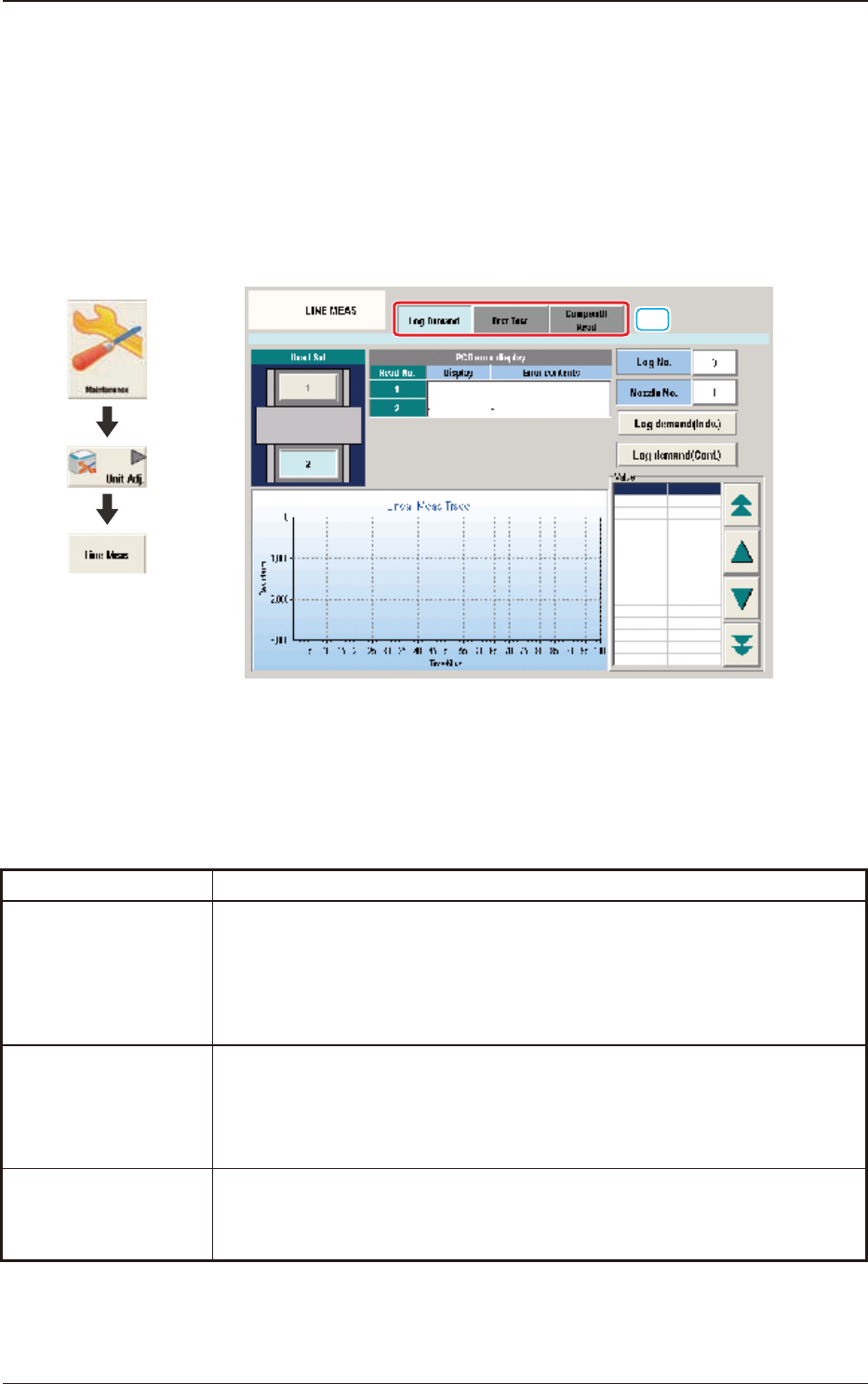

4.2 Schermata "LINE MEAS"
Le tracce E/NR dei sensori di misurazione lineare su ogni testina di
posizionamento sono espresse tramite un graco o utilizzando valori numerici. "E/
NR" sta per "Light Emitted and Not Received" (luce emessa e non ricevuta).
Questa schermata permette anche di controllare l'estremità dell'ugello
correntemente selezionato e i dati di compensazione per i sensori di misurazione
lineare.
[1]
F3A15
[1] Schede
La schermata "LINE MEAS" è dotata delle tre schede che seguono. Quando
è premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Log Demand
Quando è premuto questo tasto, è visualizzata la schermata "Log Display",
che permette di visualizzare il log tracce E/NR del sensore di misurazione
lineare.
Dtct. Test
Quando è premuto questo tasto, è visualizzata la schermata "Detection Test",
che permette di eseguire il controllo degli ugelli e loro estremità sulla testina
specicata.
I risultati sono visualizzati al termine dell'operazione.
Compen Dt Read
Quando è premuto questo tasto, è visualizzata la schermata "Compen Dt
Read", che permette di leggere i dati di compensazione.
T3A2
Grafica dello
svolgimento
4.2 Schermata "LINE MEAS"
