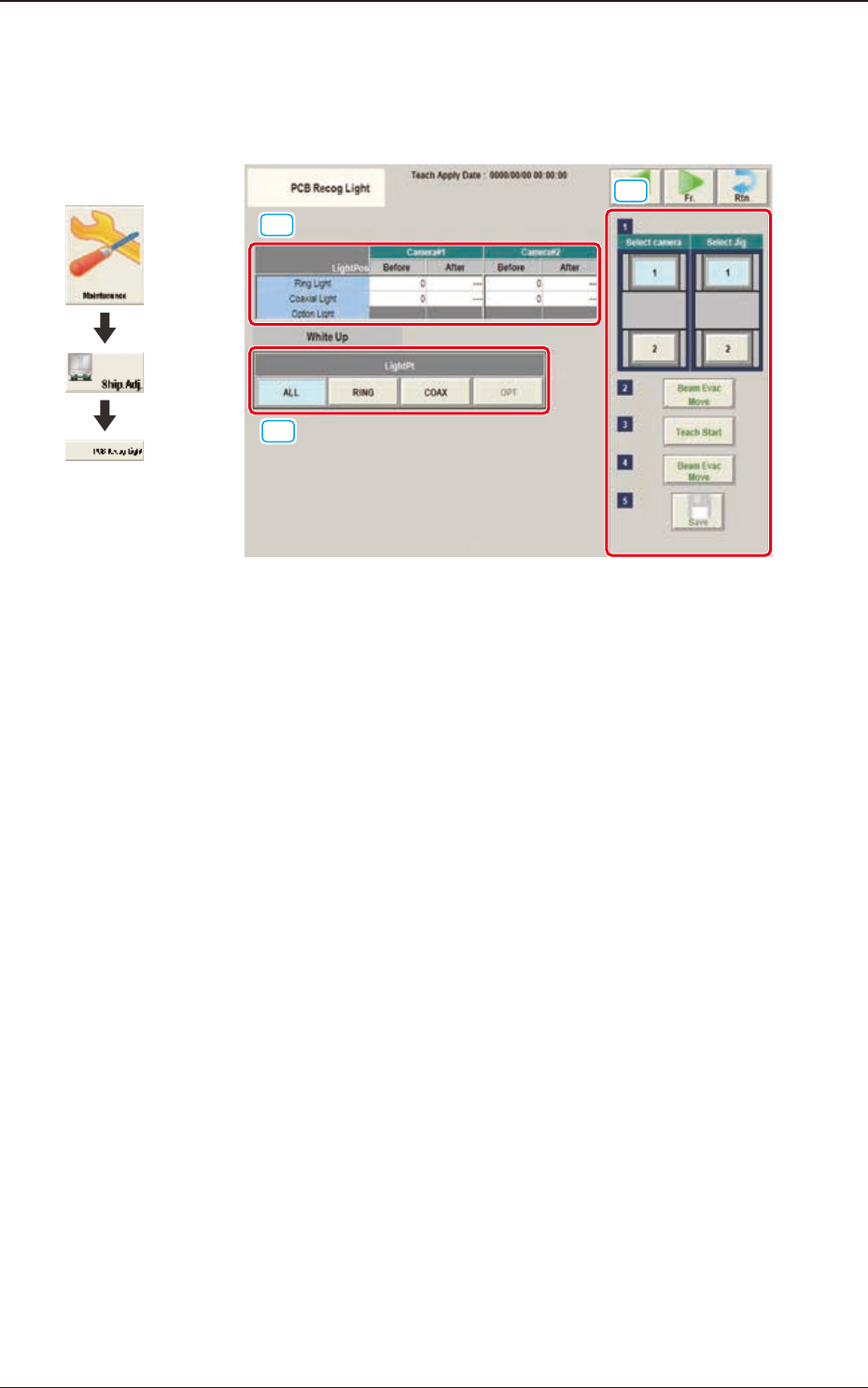

5.5 Schermata "PCB Recog Light"
La schermata corrispondente permette all'operatore di eseguire l’apprendimento
dell'illuminazione della telecamera di riconoscimento PEC.
[1]
[2]
[3]
F3A30
[1] Sezione visualizzazione dati di apprendimento
Sono visualizzati i dati di compensazione per ciascun pattern di illuminazione
della telecamera selezionata.
[2] Area di visualizzazione procedura di apprendimento
Sono visualizzati i tasti da utilizzare per l’apprendimento.
Select camera
Ciascuna telecamera di riconoscimento PEC nell'immagine graca della
macchina è dotata di un tasto di funzione. Quando è premuto un tasto,
la telecamera di riconoscimento PEC corrispondente è selezionata come
oggetto per l’apprendimento.
Select Jig
Selezionare il blocco dove è impostato il supporto.
Tasto [Beam Evac Move]
Quando è premuto questo tasto, l’asse XY si sposta alla posizione di origine.
Tasto [Teach Start]
Quando è premuto questo tasto, è eseguito l’apprendimento.
Tasto [Beam Evac Move]
Quando è premuto questo tasto, l’asse XY si sposta alla posizione di origine.
Grafica dello
svolgimento
5.5 Schermata "PCB Recog Light"
3OM-1842
1-411303-001
5.5 Schermata "PCB Recog Light"
Tasto [Jig Detac Conrm.]
Quando è premuto questo tasto, la rimozione del supporto è confermata.
Tasto [Save]
Quando è premuto questo tasto, i risultati dell'apprendimento sono salvati.
[3] Tasto [Light Pt]
Il pattern di illuminazione Camera 1 o Camera 2 è selezionato tra gli
elementi che seguono.
ALL :
Quando è selezionato questo tasto, è eseguito l’apprendimento
della lampada ad anello o della lampada coassiale.
RING :
Quando è selezionato questo tasto, è eseguito l’apprendimento
della lampada ad anello.
COAX :
Quando è selezionata questo tasto, è eseguito l’apprendimento
della lampada coassiale.
OPT :

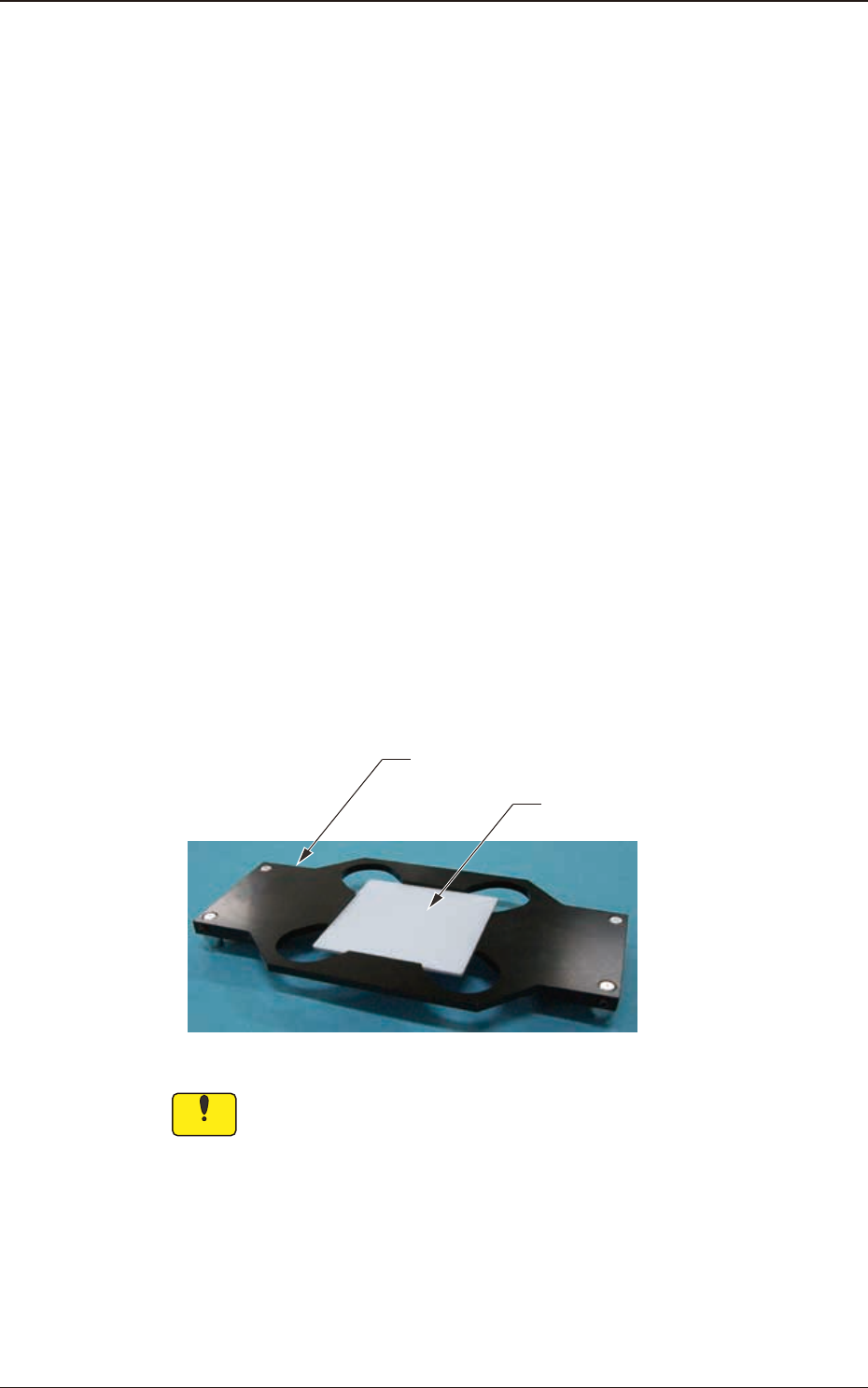

• Supporto apprendimento illuminazione telecamera di riconoscimento PEC
Il supporto componenti che segue è utilizzato per l’apprendimento
dell’illuminazione della telecamera di riconoscimento PEC. Prima
dell’apprendimento, assemblare il supporto al supporto di montaggio supporto
vetro apprendimento e metterlo sulla telecamera di riconoscimento PEC.
Rimuoverlo dopo l’apprendimento.
Supporto di montaggio supporto
vetro apprendimento
Supporto vetro apprendimento
(JG-0287,KYF-M8840-00)
(JG-0286,KYF-M8830-00)
F3A31
Notice
Fissare in sicurezza il supporto di montaggio supporto vetro
apprendimento in modo che non si sollevi. Se le condizioni di
montaggio non sono soddisfacenti, la testina, eccetera, potrebbe essere
danneggiata.
3OM-1842
1-421303-001
5.5 Schermata "PCB Recog Light"
• Procedura di apprendimento
Note
Prima di eseguire l’apprendimento, premere il tasto [ZERO] nel menu "Control"
per azzerare tutti gli assi.
Procedure
(1) Selezionare la telecamera per la quale è eseguito l'apprendimento nella
sezione "Select Camera".
(2) Selezionare il blocco in cui è impostato il supporto nella sezione "Select Jig".
(3) Premere il tasto [XY Beam Save Pos] e poi, entro 10 secondi, premere il
tasto [START] sul pannello di comando.
Note
Lo sblocco della copertura trasparente è eseguito automaticamente.
(4) Aprire la copertura trasparente. Quindi, girare il lato bianco del supporto
vetro apprendimento ingrandimento e impostare il supporto apprendimento
illuminazione riconoscimento PEC sulla telecamera di riconoscimento PEC.
(5) Premere il tasto [Jig Set Conf].
(6) Chiudere la copertura trasparente e premere l'interruttore di blocco della
copertura (tasto [Cover Ready]) sulla macchina principale.
(La copertura trasparente sarà bloccata).
(7) Premere il tasto [Teach Start].
(La telecamera di riconoscimento PEC si sposterà sul supporto
apprendimento illuminazione riconoscimento PEC per eseguire
l’apprendimento sull'illuminazione.)
(8) Premere il tasto [Beam Evac Move] e poi, entro 10 secondi, il tasto [START]
sul pannello di comando.
Note
Lo sblocco della copertura trasparente è eseguito automaticamente.
(9) Aprire la copertura trasparente del blocco corrispondente.
(10) Rimuovere il supporto apprendimento illuminazione riconoscimento
componenti.
Notice
Se i supporti di apprendimento dell'illuminazione non sono rimossi,
la testina subirà danni.
(11) Chiudere la copertura trasparente e premere l'interruttore di blocco della
copertura (tasto [Cover Ready]).
(12) Premere il tasto [Jig Detac Conrm.]
(13) Premere il tasto [Save] per salvare i risultati di apprendimento.
