3OM-1842 2-52 1303-001 2.6.4 Scheda "Master Nozzle Level" [1] F3B51 [1] Head 1 e Head 2 L [mm] Ciascun parametro indica la posizione di riferimento (i valori letti dalla misurazione lineare) del livello inferio…
3OM-1842
2-511303-001
2.6.3 Scheda "Nozzle up/dn"
[1] [2]
F3B50
[1] Nozzle
In questa sezione è visualizzato ciascun numero di ugello.
[2] Head 1 e Head 2
L [mm]
Sono visualizzati i dati di compensazione per la differenza tra il valore
effettivamente misurato e il valore di progetto per la distanza tra la supercie
superiore dell'ugello e la leva di sollevamento/abbassamento dell'ugello.
2.6 Schermata "Nozzle"
Grafica dello
svolgimento
3OM-1842
2-521303-001

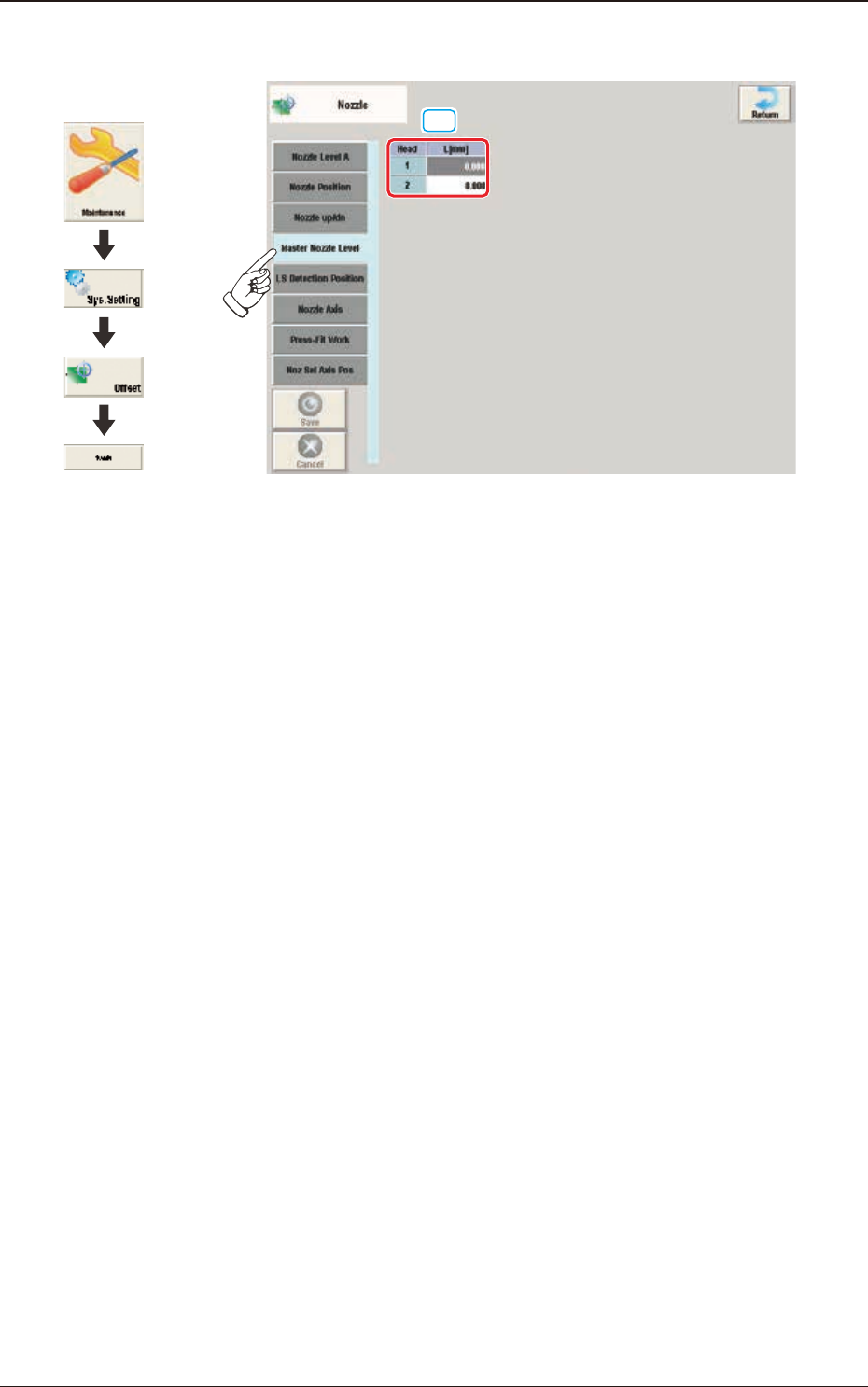

2.6.4 Scheda "Master Nozzle Level"
[1]
F3B51
[1] Head 1 e Head 2
L [mm]
Ciascun parametro indica la posizione di riferimento (i valori letti dalla
misurazione lineare) del livello inferiore dell'ugello master.
Salvare i valori del livello inferiore dell’ugello master che è stato letto
dalla misurazione lineare e utilizzato quando sono stati ottenuti i livelli di
compensazione sollevamento/abbassamento con gli assi U/D dell'ugello
azzerati.
2.6 Schermata "Nozzle"
Grafica dello
svolgimento
3OM-1842
2-531303-001

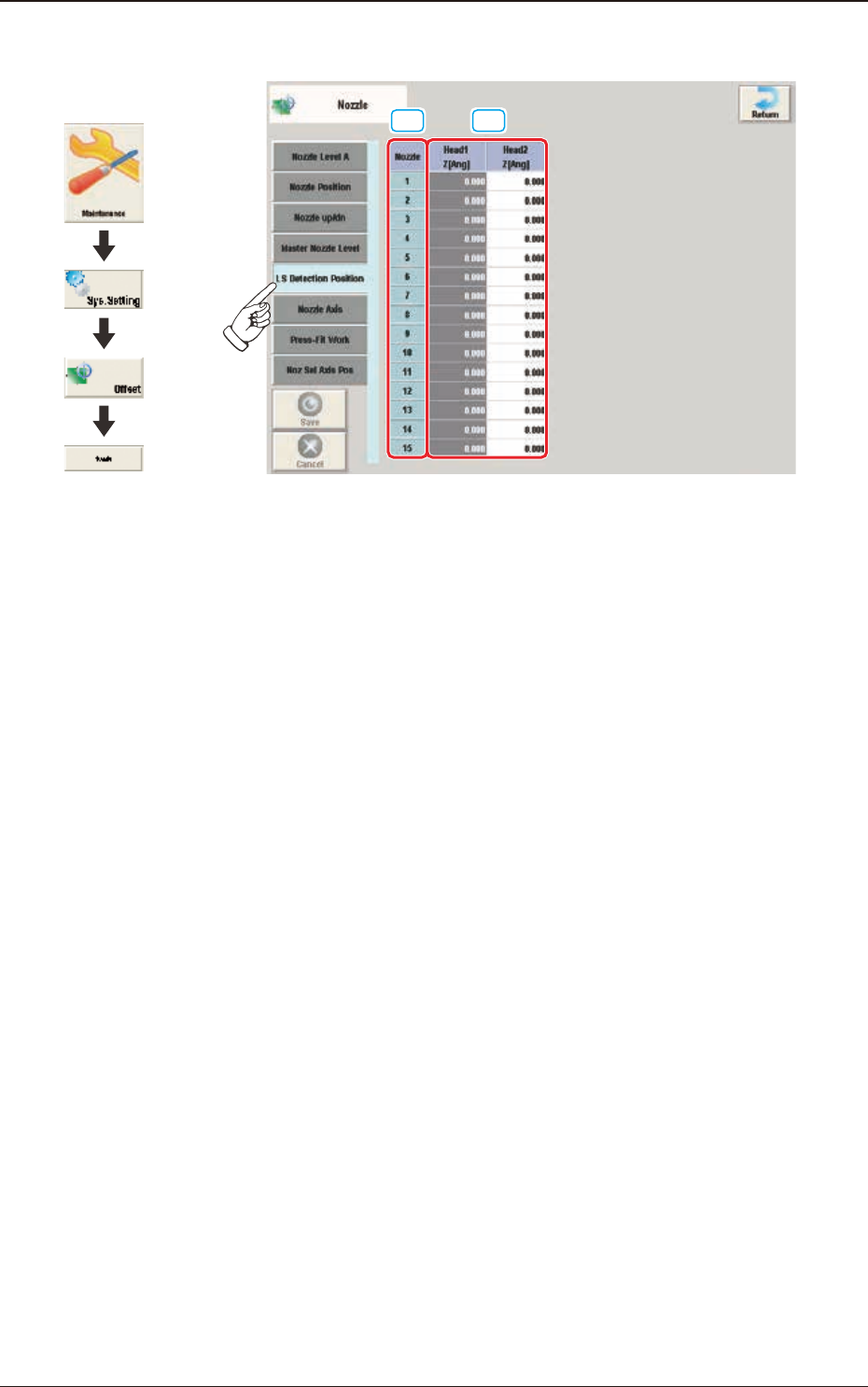

2.6.5 Scheda "LS Detection Position"
[1] [2]
F3B52
[1] Nozzle
In questa sezione è visualizzato ciascun numero di ugello.
[2] Head 1 e Head 2
Z [Ang]
Poiché questi parametri servono per la PCB ttizia, correntemente non sono
utilizzati.
2.6 Schermata "Nozzle"
Grafica dello
svolgimento
