3OM-1842 1-77 1303-001 6.2.1 Schermata "Operation" Questa schermata permette di eseguire un'operazione manuale (velocità ridotta) su ciascuna unità. Quando nella schermata "MOTOR" è premuto il ta…
3OM-1842
1-761303-001

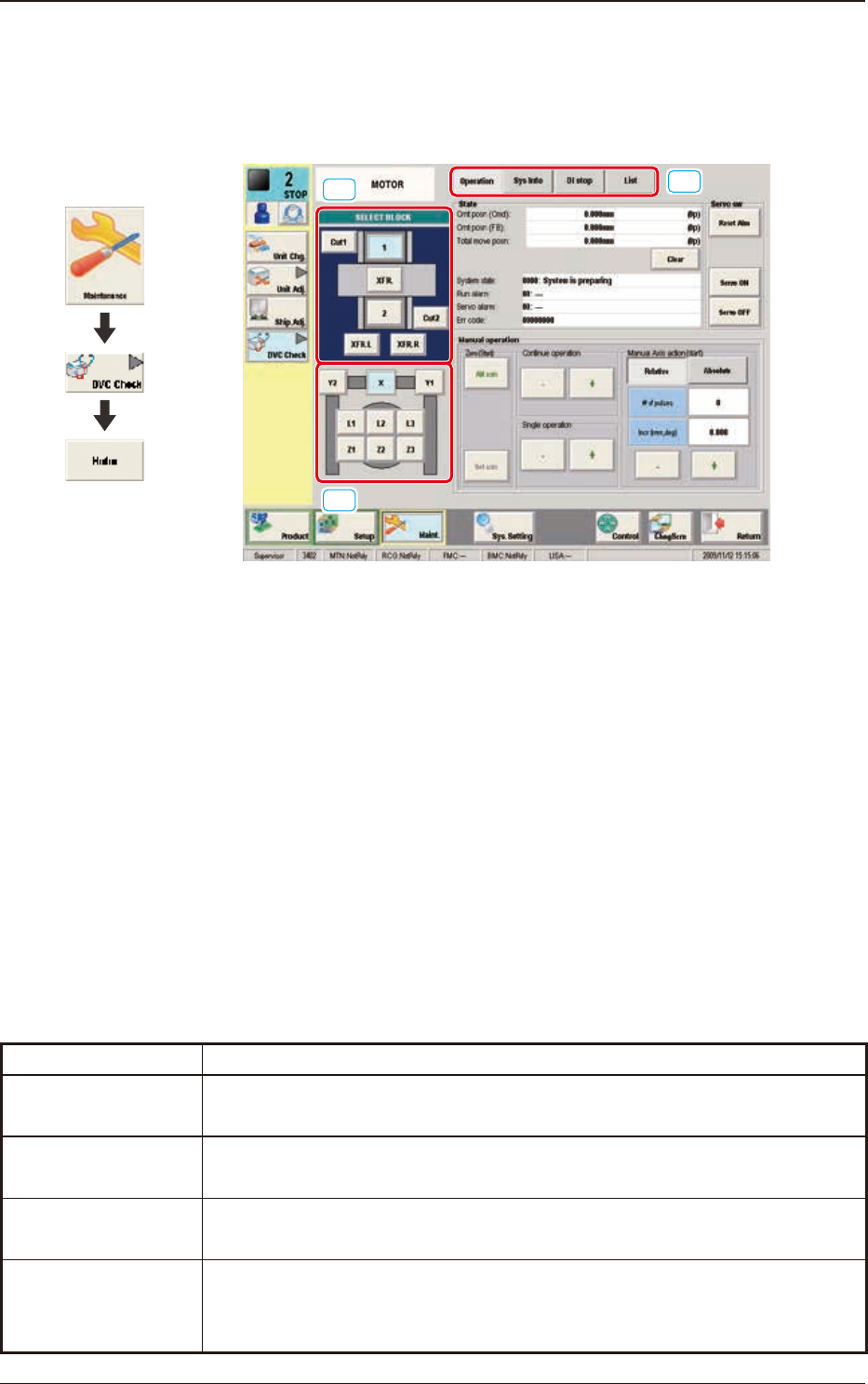

6.2 Schermata "MOTOR"
Questa schermata permette di eseguire un’operazione manuale (velocità ridotta)
su ciascuna unità, e di visualizzare le informazioni correnti del sistema.
[1]
[3]
[2]
F3A53
[1] Blocco TASTI DI SELEZIONE
Ciascun blocco nell'immagine graca della macchina è dotato di un tasto di
funzione.
L'indicazione dei "Tasti di selezione unità [2]" varia in base del blocco
selezionato.
[2] Tasti di selezione unità
Sono disposti i tasti dell'unità per il blocco selezionato utilizzando un tasto di
selezione blocco.
Quando è premuto un tasto, è selezionata l'unità corrispondente.
[3] Tasti di cambio visualizzazione
Premendo uno di questi tasti, è visualizzata la schermata corrispondente.
Di seguito è descritta ciascuna schermata.
Tasti Descrizione
Operation
La schermata corrispondente permette di eseguire un’operazione manuale
(velocità ridotta) su ciascuna unità.
Sys Info
La schermata corrispondente permette di visualizzare le informazioni di
sistema correnti
della macchina.
DI stop
La schermata corrispondente permette di visualizzare il monitoraggio e i
parametri della macchina.
List
La schermata corrispondente permette di visualizzare lo stato di ciascuna
sezione.
T3A7
6.2 Schermata "MOTOR"
Grafica dello
svolgimento
3OM-1842
1-771303-001
6.2.1 Schermata "Operation"
Questa schermata permette di eseguire un'operazione manuale (velocità ridotta) su
ciascuna unità.
Quando nella schermata "MOTOR" è premuto il tasto [Operation], è visualizzata
la schermata "Operation".
[1]
[2]
[3]
[4]
F3A54
[1] Gruppo "State"
Sono visualizzate le informazioni che seguono.
Crnt posn (Cmd)
Crnt posn (FB)
Total move posn
System state
Run alarm
Servo alarm
Err code
[2] Gruppo "Servo sw"
Ci sono a disposizione i tasti che seguono.
Tasto [Reset Alm] :
Ripristina l'allarme alla sue condizioni di normalità.
Tasto [Servo ON] :
Accende il servomotore.
Tasto [Servo OFF] :
Spegne il servomotore.
6.2 Schermata "MOTOR"
Grafica dello
svolgimento
3OM-1842
1-781303-001
[3] Gruppo "Manual operation"
Sono disposti i tasti operativi che seguono.
Gruppo "Continue operation"
Premere il tasto [+] o [-] per specicare la direzione dell'operazione manuale
dell'asse per l'unità.
Gruppo "Single operation"
Premere il tasto [+] o [-] per specicare la direzione dell'operazione manuale
dell'asse per l'unità.
Gruppo "Zero (Start)"
Tasto [All axis] :
Azzera tutti gli assi.
Tasto [Sel axis] :
Quando è premuto questo tasto, è azzerato l'asse
selezionato utilizzando i tasti di selezione unità.
[4] Gruppo "Manual Axis action (start)"
È possibile selezionare uno dei tasti che seguono per determinare se l'azione
dell'asse manuale deve avvenire in base al valore relativo o assoluto.
Tasto [Relative]
Quando è premuto questo tasto, sono visualizzati i valori relativi nelle
caselle "# of pulses" e "Incr (mm, deg)" dell'unità selezionata.
Quando sono premuti i tasti [# of pulses] e [Incr (mm, deg)], è
visualizzata la corrispondente schermata di inserimento dati.
Quando è inserito un valore numerico ed è premuto il tasto [Set], il
valore numerico inserito è impostato nella casella corrispondente.
Il tasto [+] o [-] può essere utilizzato per determinare la direzione del
movimento manuale dell'asse (velocità ridotta) dell'unità selezionata.
Tasto [Absolute]
Quando è premuto questo tasto, sono visualizzati i valori assoluti nelle
caselle "# of pulses" e "Pos (mm, deg)" dell'unità selezionata.
Quando sono premuti i tasti [# of pulses] e [Pos (mm, deg)], è
visualizzata la corrispondente schermata di inserimento dati.
Quando è inserito un valore numerico ed è premuto il tasto [Set], il
valore numerico inserito è impostato nella casella corrispondente.
Quando è premuto il tasto [ON] e poi, entro 10 secondi, è premuto il
tasto [START] sul pannello di comando, l’asse selezionato è spostato
sulla posizione specicata.
F3A55
F3A56
6.2 Schermata "MOTOR"
