3OM-1842 1-74 1303-001 6.1.2 Schermata "OutP Chk" È visualizzato lo stato di output di ciascun sensore. [1] [2] [3] F3A51 [1] Indicatore di stato È visualizzato lo stato di ciascuna sezione. Bit : Sono visualiz…
3OM-1842
1-731303-001

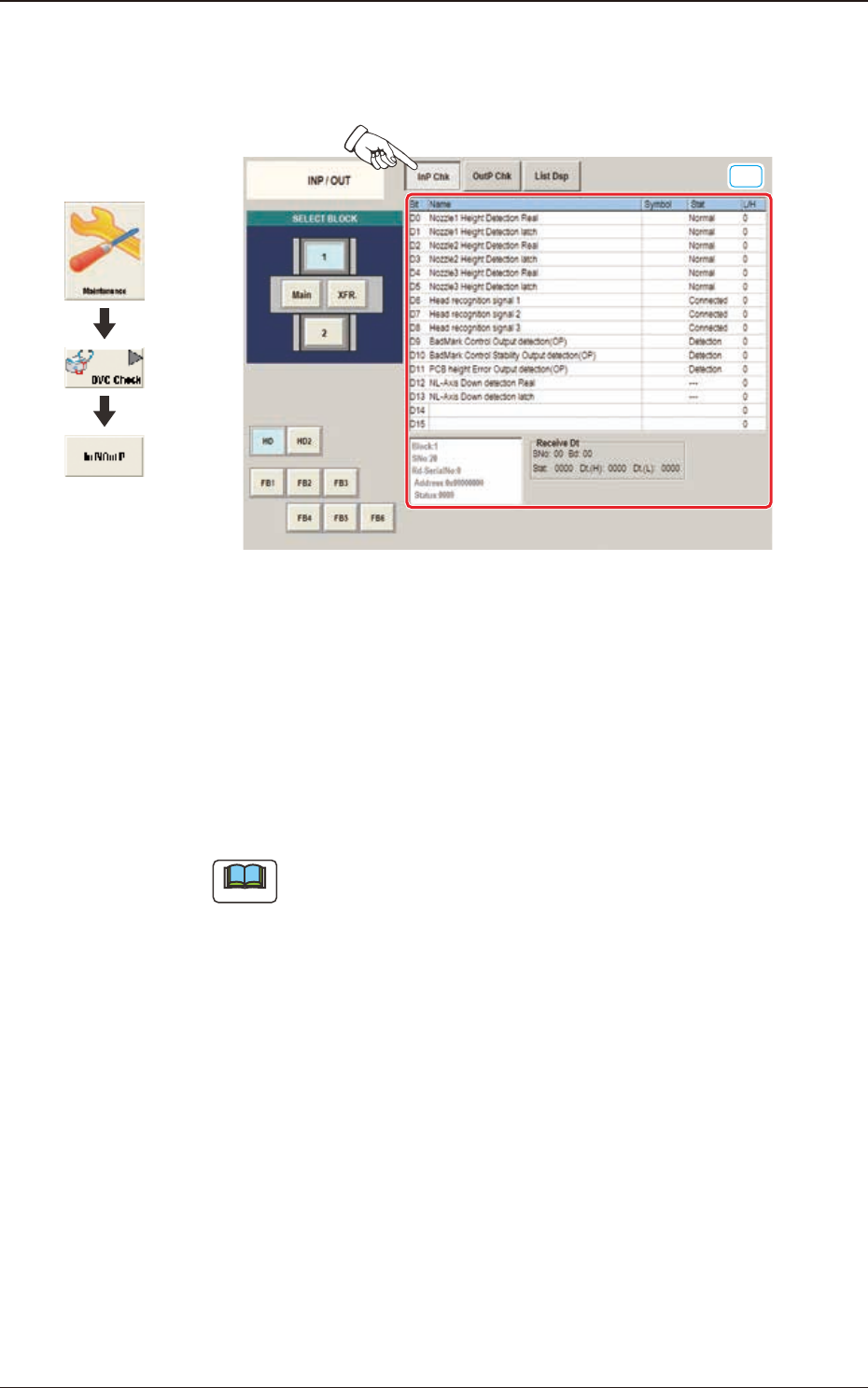

6.1.1 Schermata "InP Chk"
È visualizzato lo stato di input di ciascun sensore.
[1]
F3A50
[1] Indicatore di stato
È visualizzato lo stato di ciascuna sezione.
Bit :
Sono visualizzati i numeri dei satelliti.
Nome :
Sono visualizzati i nomi dei satelliti.
Symbol :
Sono visualizzati i simboli dei satelliti.
Stato :
Sono visualizzati gli stati dei satelliti.
L/H :
Sono visualizzate le logiche dei satelliti.
Note
Le funzioni opzionali non utilizzate non sono visualizzate.
6.1 Schermata "INP / OUT"
Grafica dello
svolgimento
3OM-1842
1-741303-001
6.1.2 Schermata "OutP Chk"
È visualizzato lo stato di output di ciascun sensore.
[1]
[2]
[3]
F3A51
[1] Indicatore di stato
È visualizzato lo stato di ciascuna sezione.
Bit :
Sono visualizzati i numeri dei satelliti.
Nome :
Sono visualizzati i nomi dei satelliti.
Symbol :
Sono visualizzati i simboli dei satelliti.
Stat :
Sono visualizzati gli stati dei satelliti.
L/H :
Sono visualizzate le logiche dei satelliti.
Note
Le funzioni opzionali non utilizzate non sono visualizzate.
[2] Tasti di selezione Bit
Selezionare il tasto del satellite per il quale deve essere controllato lo stato di
output.
Quando è premuto il tasto voluto, la linea del satellite corrispondente diventa
di colore rosso nell'indicatore di stato.
[3] Ctrl Sw
I tasti di questo gruppo di caselle sono usati per accendere o spegnere i
satelliti.
6.1 Schermata "INP / OUT"
Grafica dello
svolgimento
3OM-1842
1-751303-001
6.1.3 Schermata "List Dsp"
Questa schermata permette di visualizzare lo stato I/O di ciascun sensore.
[1]
F3A52
[1] Indicatore di stato
È visualizzato lo stato di ciascuna sezione.
6.1 Schermata "INP / OUT"
Grafica dello
svolgimento
