3OM-1842 1-28 1303-001 4.3.2 Scheda "PCB Stpr ." La regolazione di ciascun arresto PCB è eseguita in questa scheda. [1] [2] [3] Schermata "CONVEYOR" F3A21 [1] T asti di selezione arresto PCB Utilizzan…
3OM-1842
1-271303-001
4.3 Schermata "CONVEYOR"
[3] Tasti di congurazione del convogliatore
Quando deve essere spostata la posizione di destinazione, i valori di
regolazione della larghezza del convogliatore sono impostati utilizzando i
tasti che seguono.
Tasto [Tgt Wd]
Quando è premuto questo tasto, è visualizzata la schermata "Tgt Wd".
Quando è inserito un valore ed è premuto il tasto [SET], il valore di
destinazione è impostato.
Tasto [Clearance]
Quando è premuto questo tasto, è visualizzata la schermata "Clearance".
Impostare i dati della larghezza del convogliatore in modo da avere
un certo margine rispetto alle dimensioni della PCB impostate nel
programma pattern. La larghezza effettiva del convogliatore è "PCB Size"
(larghezza di destinazione) + "Clearance" (valore raccomandato: 0,5 mm).
Quando è inserito un valore ed è premuto il tasto [SET], il valore dello
spazio libero è impostato.
Tasto [Base Pos]
Quando è premuto questo tasto, è visualizzata la schermata "Base Pos". In
questa schermata sono impostati i dati di regolazione posizione della base.
Quando è inserito un valore ed è premuto il tasto [SET], la posizione della
base è impostata.
• Congurazione manuale della larghezza del convogliatore
Utilizzare la procedura che segue quando è necessario congurare la larghezza
del convogliatore.
Procedure
(1) Inserire i parametri di ciascun elemento nelle nestre visualizzate premendo
i tasti [Tgt Wd], [Clearance] e [Base Pos] della sezione congurazione del
convogliatore.
(2) Premere il tasto [Tgt Wd] e poi, entro 10 secondi, premere il tasto [START]
sul pannello di comando.
(La larghezza del convogliatore sarà regolata su (valore "Tgt Wd" + valore
"Clearance"). Inoltre, il convogliatore sarà spostato sulla posizione base
impostata.)
3OM-1842
1-281303-001
4.3.2 Scheda "PCB Stpr."
La regolazione di ciascun arresto PCB è eseguita in questa scheda.
[1]
[2] [3]
Schermata "CONVEYOR" F3A21
[1] Tasti di selezione arresto PCB
Utilizzando questi tasti è possibile selezionare l’arresto PCB dove deve
essere eseguita l'operazione.
[2] Control Switch
Tasto [UP]
Quando è premuto questo tasto e poi, entro 10 secondi, è premuto il tasto
[START] sul pannello di comando, l’arresto PCB selezionato è spostato
verso l'alto.
Tasto [DOWN]
Quando è premuto questo tasto e poi, entro 10 secondi, è premuto il tasto
[START] sul pannello di comando, l’arresto PCB selezionato è spostato
verso il basso.
[3] Visualizzazione stato
Result
In questa casella il risultato dell’arresto PCB è visualizzato come "OK" o
"NG".
Mode
In questa casella lo stato attuale dell’arresto PCB è visualizzato come "UP" o
"Down".
Time [ms]
In questa casella è visualizzato il tempo dell’arresto PCB.
Grafica dello
svolgimento
4.3 Schermata "CONVEYOR"
3OM-1842
1-291303-001

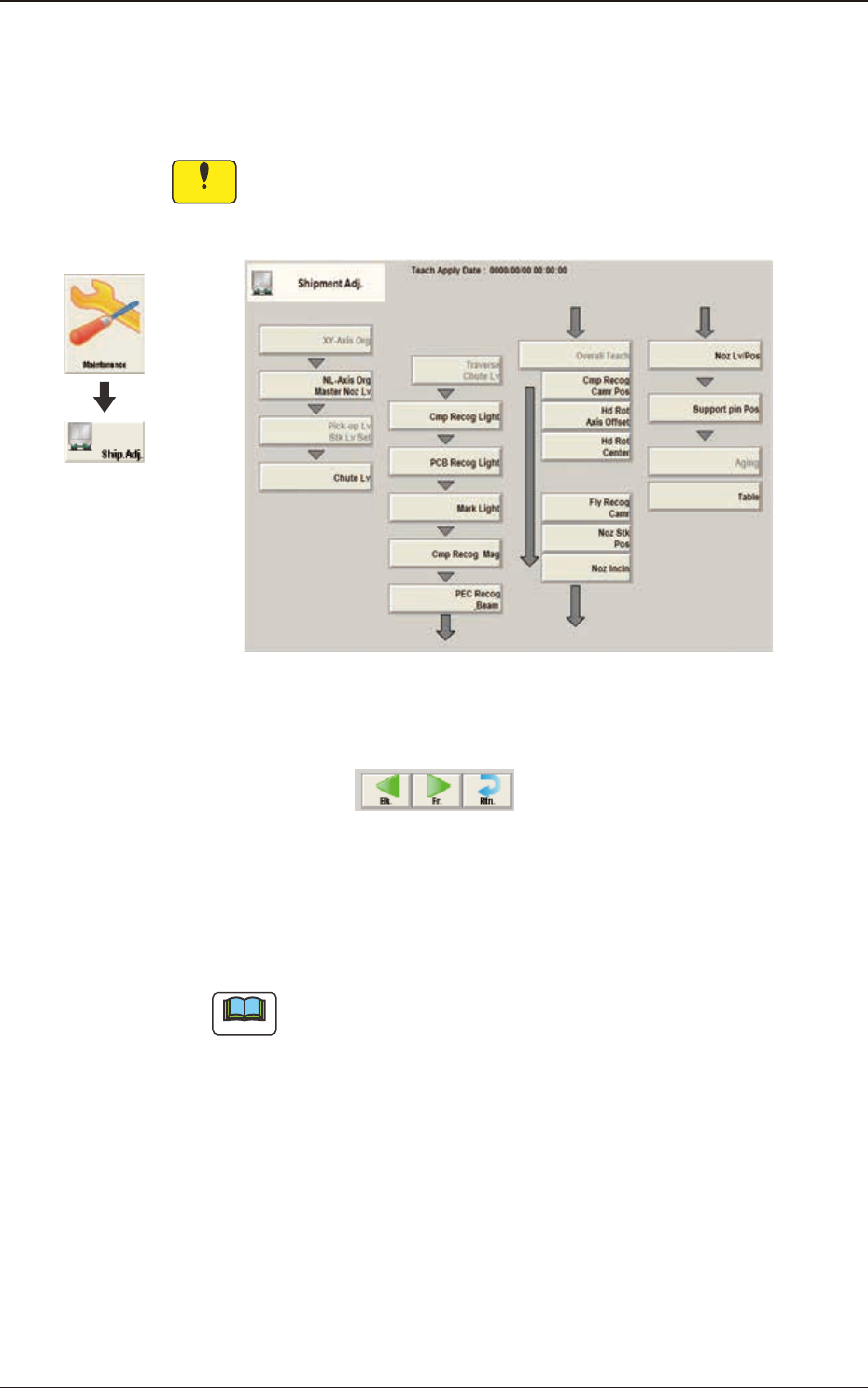

5. Schermata "Shipment Adj."
In questa schermata sono sintetizzate le operazioni di apprendimento da eseguire
quando la macchina è spedita dalla fabbrica.
Notice
Di norma, non è necessario eseguire questo apprendimento perché le
compensazioni sono regolate in fabbrica al momento della spedizione
della macchina.
F3A22
Descrizione delle operazioni comuni
F3A23
Tasto [Bk.]
Quando è premuto questo tasto, la schermata corrente passa alla schermata
precedente di regolazione della macchina.
Note
Poiché per la schermata "XY-Axis Org" non ci sono elementi precedenti,
questo tasto non è visualizzato nella schermata "XY-Axis Org".
Tasto [Fr.]
Quando è premuto questo tasto, la schermata corrente passa alla schermata
successiva di regolazione della macchina.
Tasto [Rtn.]
Quando è premuto questo tasto, la schermata corrente passa alla schermata di
regolazione della macchina.
Grafica dello
svolgimento
5. Schermata "Shipment Adj."
