3OM-1842 2-42 1303-001 2.5 Schermata "Head" [2] ON [sec] Il parametro specicato è utilizzato per regolare l’intervallo di accensione dell’aspirazione mentre l'asse NL scende per il posizionamento dei comp…
3OM-1842
2-411303-001

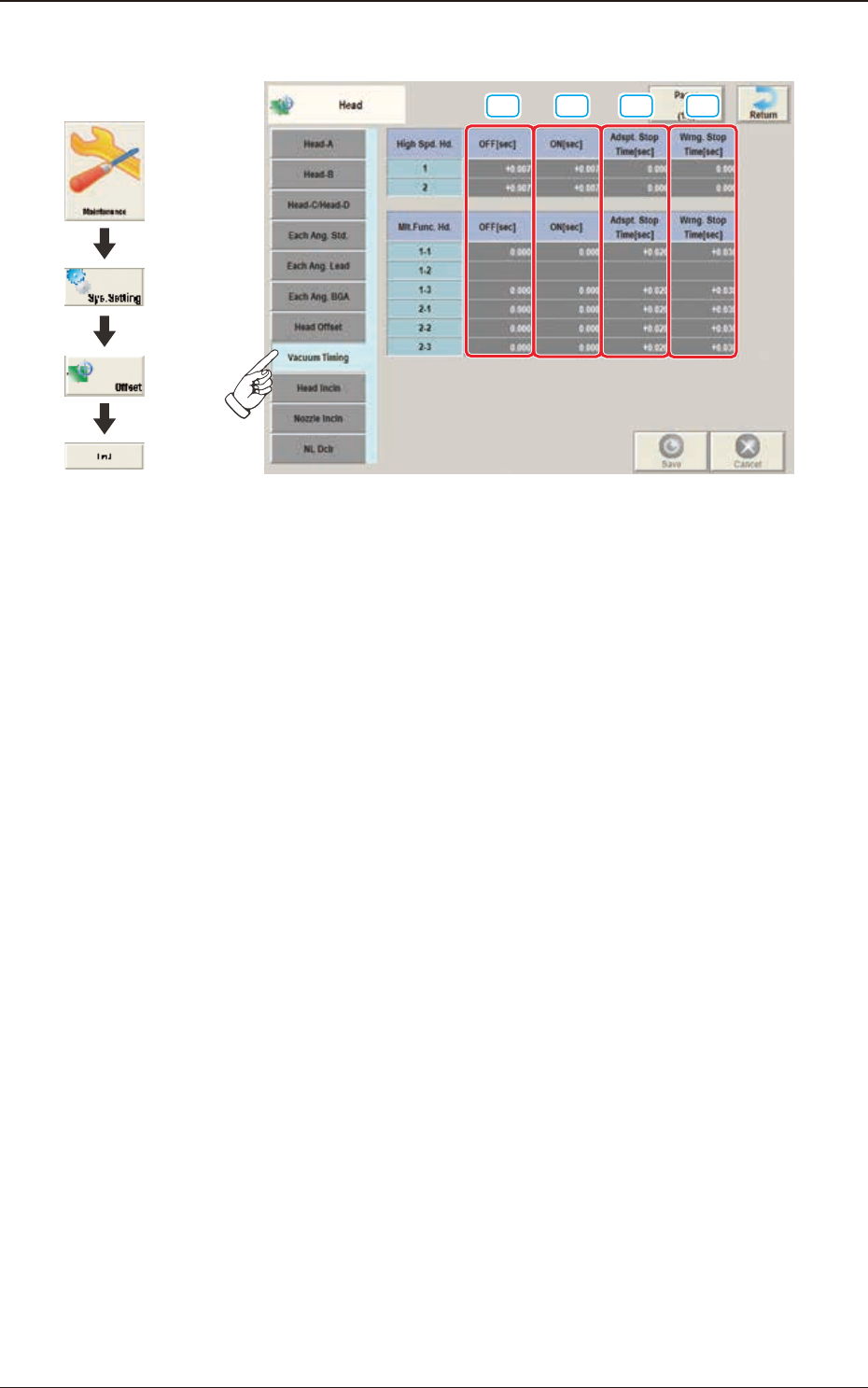

2.5.8 Scheda "Vacuum Timing"
[1] [2] [3] [4]
F3B40
[1] OFF [sec]
Il parametro specicato è utilizzato per regolare l’intervallo di spegnimento
dell’aspirazione mentre l'asse NL scende per il posizionamento dei
componenti.
Quando nella casella "OFF" è specicato "+0.000", l’aspirazione è disattivata
quando l'asse NL è a una distanza di 10 ms dal punto di arrivo inferiore.
Partendo dal principio che il punto di arrivo inferiore è una distanza di 10
ms dall’asse NL, il segno più nella casella "OFF" signica che l’intervallo di
spegnimento dell’aspirazione sarà ritardato. Un segno meno signica che la
l’intervallo sarà anticipato.
2.5 Schermata "Head"
Grafica dello
svolgimento
3OM-1842
2-421303-001
2.5 Schermata "Head"
[2] ON [sec]
Il parametro specicato è utilizzato per regolare l’intervallo di accensione
dell’aspirazione mentre l'asse NL scende per il posizionamento dei
componenti.
Quando nella casella "ON" è specicato "+0.000", l’aspirazione è attivata
quando l'asse NL è a una distanza di 10 ms dal punto di arrivo inferiore.
Partendo dal principio che il punto di arrivo inferiore è una distanza di 10
ms dall’asse NL, il segno più nella casella "ON" signica che l’intervallo di
accensione dell’aspirazione sarà ritardato. Un segno meno signica che la
l’intervallo sarà anticipato.
Punto di arrivo inferiore asse NL
Discesa asse NL
10ms
(+)(-)
Salita asse NL
Riferimento sincronizzazione ON/OFF aspirazione
F3B41
[3] Adspt. Stop Time [sec]
In questa casella è impostato il parametro che specica l’intervallo di arresto
dell’ugello sul limite inferiore per tutti i prelievi di componenti.
Note
Questa funzione è utilizzata quando i componenti non possono essere
prelevati in condizioni stabili a causa dell'inuenza della supercie di
raccolta dei componenti e della compatibilità con l'ugello selezionato.
[4] Wmg. Stop Time [sec]
In questa casella è impostato il parametro che specica l’intervallo di arresto
dell’ugello sul limite inferiore per tutti i prelievi di componenti.
3OM-1842
2-431303-001
2.5.9 Scheda "Head Incln"
[1] [2] [3]
F3B42
[1] HL Deg. Leaning Angle
theta X [deg], theta Y [deg]
Il parametro impostato è utilizzato per correggere le deviazioni nella
direzione X e Y che saranno causate dal movimento dell'asse HL, se l'asse è
inclinato.
[2] DD Deg. Leaning Angle
theta X [deg], theta Y [deg]
Il parametro impostato è utilizzato per correggere le deviazioni nella
direzione X e Y che saranno causate dall’abbassamento dell'asse HL, se
l'asse DD è inclinato.
[3] Optical Axis Degree Leaning Angle [Ang]
Il parametro impostato è utilizzato per correggere l'angolo di ripresa della
telecamera di riconoscimento componenti.
2.5 Schermata "Head"
Grafica dello
svolgimento
