3OM-1842 2-1 1 1303-001 2.1.6 Scheda "T each Plate" [1] F3B1 1 [1] Head 1 and Head 2 X (Orizzontale), Y (V erticale), e L (Altezza) [mm] Inserire i parametri necessari per regolare le deviazioni in base alla po…
3OM-1842
2-101303-001
2.1 Schermata "Device Offset"
Xm(+)
Ym(+)
Telecamera di riconoscimento
componenti
Centro di rotazione testina
Marcatura standard
Centro della telecamera di
riconoscimento PEC
Pm. Origine coordinate di
riferimento macchina
Marcatura standard
Centro della telecamera di
riconoscimento PEC
Telecamera di riconoscimento
componenti
Centro di rotazione testina
F3B10
3OM-1842
2-111303-001

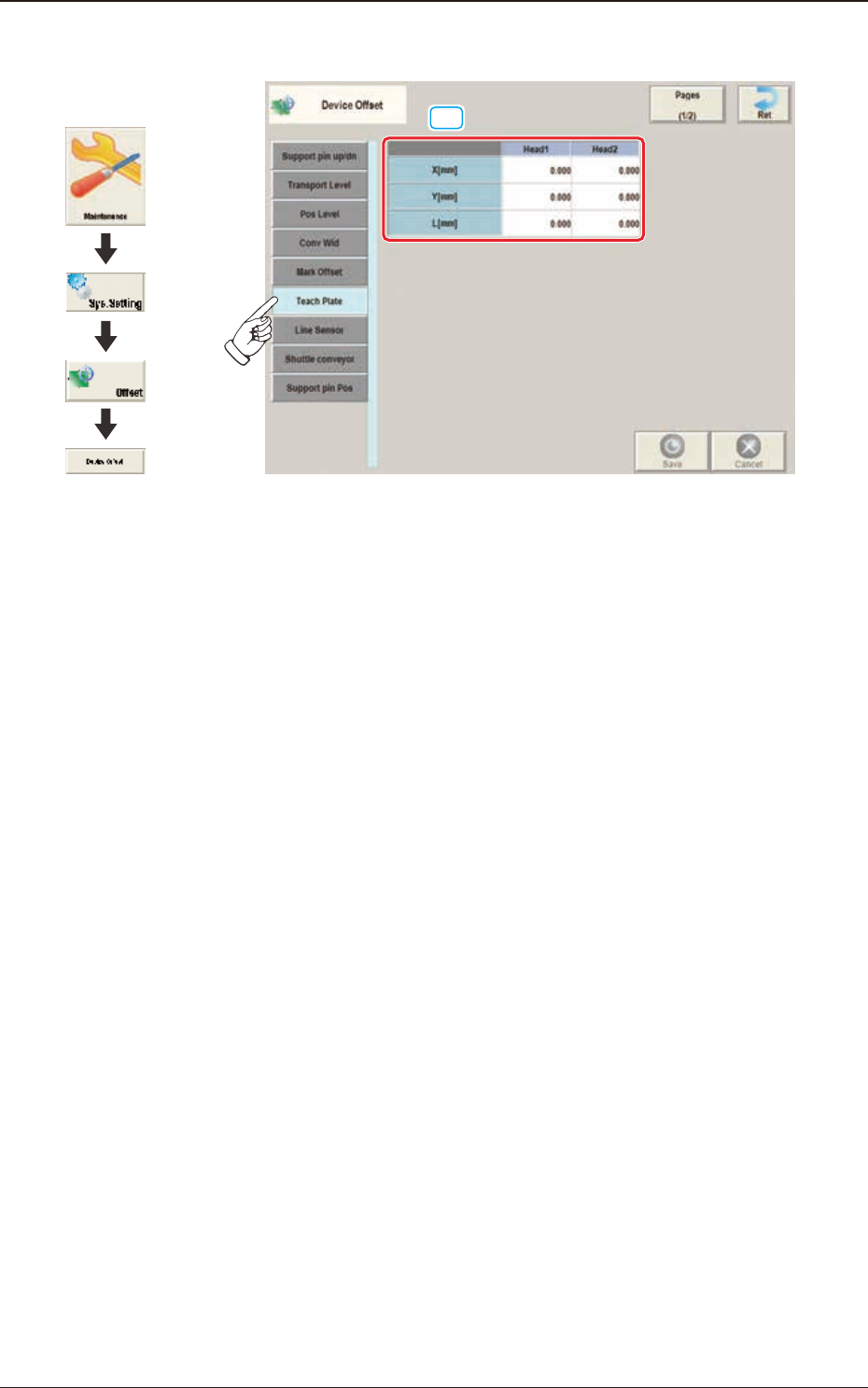

2.1.6 Scheda "Teach Plate"
[1]
F3B11
[1] Head 1 and Head 2
X (Orizzontale), Y (Verticale), e L (Altezza) [mm]
Inserire i parametri necessari per regolare le deviazioni in base alla posizione
di progettazione dell’alloggio supporto.
Grafica dello
svolgimento
2.1 Schermata "Device Offset"
3OM-1842
2-121303-001
2.1.7 Scheda "Line Sensor"
[1]
F3B12
[1] Head 1 e Head 2
Impostare il numero di scansioni per il rilevamento della sporcizia che il
sensore di misurazione lineare deve eseguire su ciascuna testina.
Grafica dello
svolgimento
2.1 Schermata "Device Offset"
