3OM-1842
1-1041303-001
7. Schermata "MaintWM"
Note
L'impostazione per l'invio del messaggio di avviso di manutenzione è eseguita
utilizzando il software di sistema NT-100.
Reference
Fare riferimento al paragrafo "4.10 Manutenzione WM", Capitolo2 del Manuale
di Istruzioni "NT System Software".
Questo menu serve per gestire i tempi di manutenzione periodica.
I tempi per il controllo dell'olio o la manutenzione e l'ispezione possono essere
confermati nella schermata "Mach Info"; anche i tempi di manutenzione e
ispezione sono noticati nella schermata.
Per gli elementi di manutenzione descritti nel Volume 4, i dati "Maintenance
Timing" sono noticati all'operatore addetto alla manutenzione utilizzando i
messaggi "Operator Message" oppure nella schermata "Mach Info."
[1]
[2]
Schermata "MaintWM" F3A85
7. Schermata "MaintWM"
Grafica dello
svolgimento
3OM-1842
1-1051303-001
[1] Schede
La schermata "MaintWM" è dotata delle seguenti cinque schede.
Quando è premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
List
La scheda corrispondente permette all'operatore di visualizzare in
un elenco lo stato corrente per il controllo dell'olio, il controllo di
manutenzione e il controllo previsto.
Oil
In questa scheda sono visualizzate le date dei cicli di manutenzione
(settimanale, mensile, ogni tre mesi, ogni sei mesi e ogni 365 giorni)
per il controllo dell'olio.
Upkeep
La scheda corrispondente permette all'operatore di visualizzare lo
stato di impostazione e lo stato corrente dell'ugello, del ltro 1 (ltro
testina) e del ltro 2 (ltro fornitura dell'aria).
L’opzione "Elapsed operation period" o "No. of picked-up
components" può essere impostata come condizione della notica.
Quando il valore raggiunge quello impostato per una delle due
condizioni di cui sopra, la notica è emessa.
Design
La scheda corrispondente permette all'operatore di visualizzare lo
stato di impostazione e lo stato corrente degli elementi aggiuntivi
di controllo manutenzione (Maintenance 1, Maintenance 2 o
Maintenance 3 per le notiche di manutenzione.)
L’opzione "Elapsed operation period" o "No. of picked-up
components" può essere impostata come condizione della notica.
Quando il valore raggiunge quello impostato per una delle due
condizioni di cui sopra, la notica è emessa.
Feeder
La scheda corrispondente permette all'operatore di visualizzare lo
stato di impostazione e lo stato corrente del caricatore.
Il numero di shot è impostato per ciascun tipo di caricatore (quattro
tipi) e quando il valore raggiunge quello impostato, è emessa una
notica. Inoltre, il numero corrente di shot può essere cancellato.
T3A15
[2] Sezione di visualizzazione schede
In questa sezione è visualizzata la scheda corrispondente alla scheda
selezionata.
Inizialmente è visualizzata la scheda "List".
7. Schermata "MaintWM"
3OM-1842
1-1061303-001

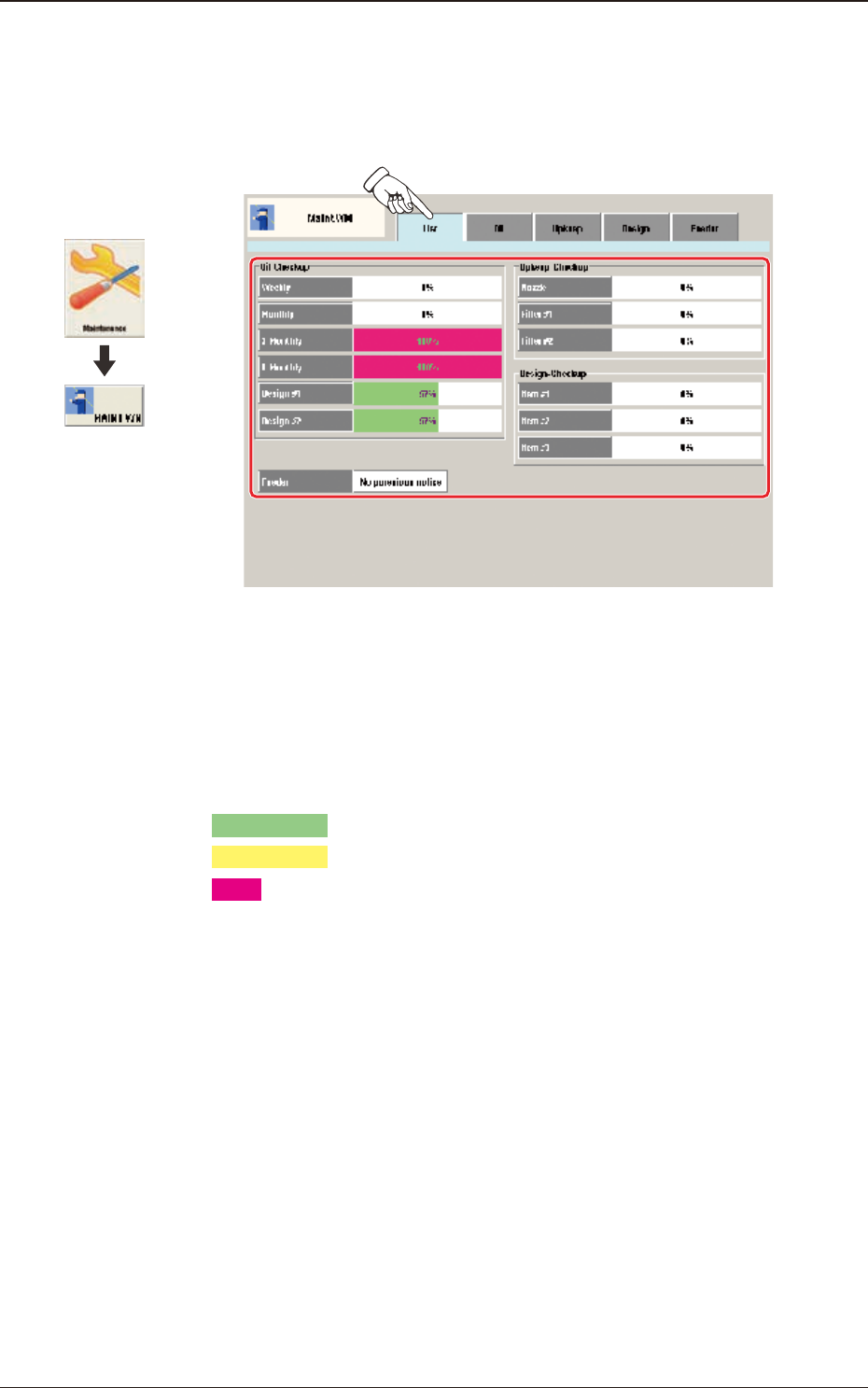

7.1 Scheda "List"
Quando si preme la scheda [List] nella schermata "MaintWM", è visualizzata la
scheda che segue.
Scheda "List" F3A86
La scheda corrispondente permette all'operatore di visualizzare in un elenco lo
stato corrente per il controllo dell'olio, il controllo di manutenzione e il controllo
previsto.
La graca che mostra le percentuali (%) è divisa con colori che indicano lo stato.
Ciascun colore indica lo stato come segue.
Verde chiaro :
Da 0 a 69%
Giallo chiaro :
70 a 99%
Rosa
: 100%
Lo stato corrente del caricatore è visualizzato come "Announced" o "Not
Announced". Quando solo uno dei caricatori necessita di manutenzione, è
visualizzato "Announced".
7.1 Scheda "List"
Grafica dello
svolgimento
