3OM-1842 1-84 1303-001 [2] Indicatore di stato È visualizzato lo stato di ciascuna sezione. (1) State monitor Quando nella schermata "DI stop" è premuto il tasto [State monitor], è visualizzata la schermata &qu…
3OM-1842
1-83
6.2.3 Schermata "DI stop"
[1]
[2]
F3A64
[1] Tasti di cambio visualizzazione
la schermata "DI Stop" è dotata degli elementi che seguono. Quando è
premuto ciascun tasto è visualizzata la schermata corrispondente.
Pulsanti Descrizione
State monitor
È visualizzato lo stato del monitoraggio segnale DI stop.
Parameter
È visualizzato lo stato di lettura impostazione prm DI stop.
T3A9
1303-001
6.2 Schermata "MOTOR"
Grafica dello
svolgimento
3OM-1842
1-841303-001
[2] Indicatore di stato
È visualizzato lo stato di ciascuna sezione.

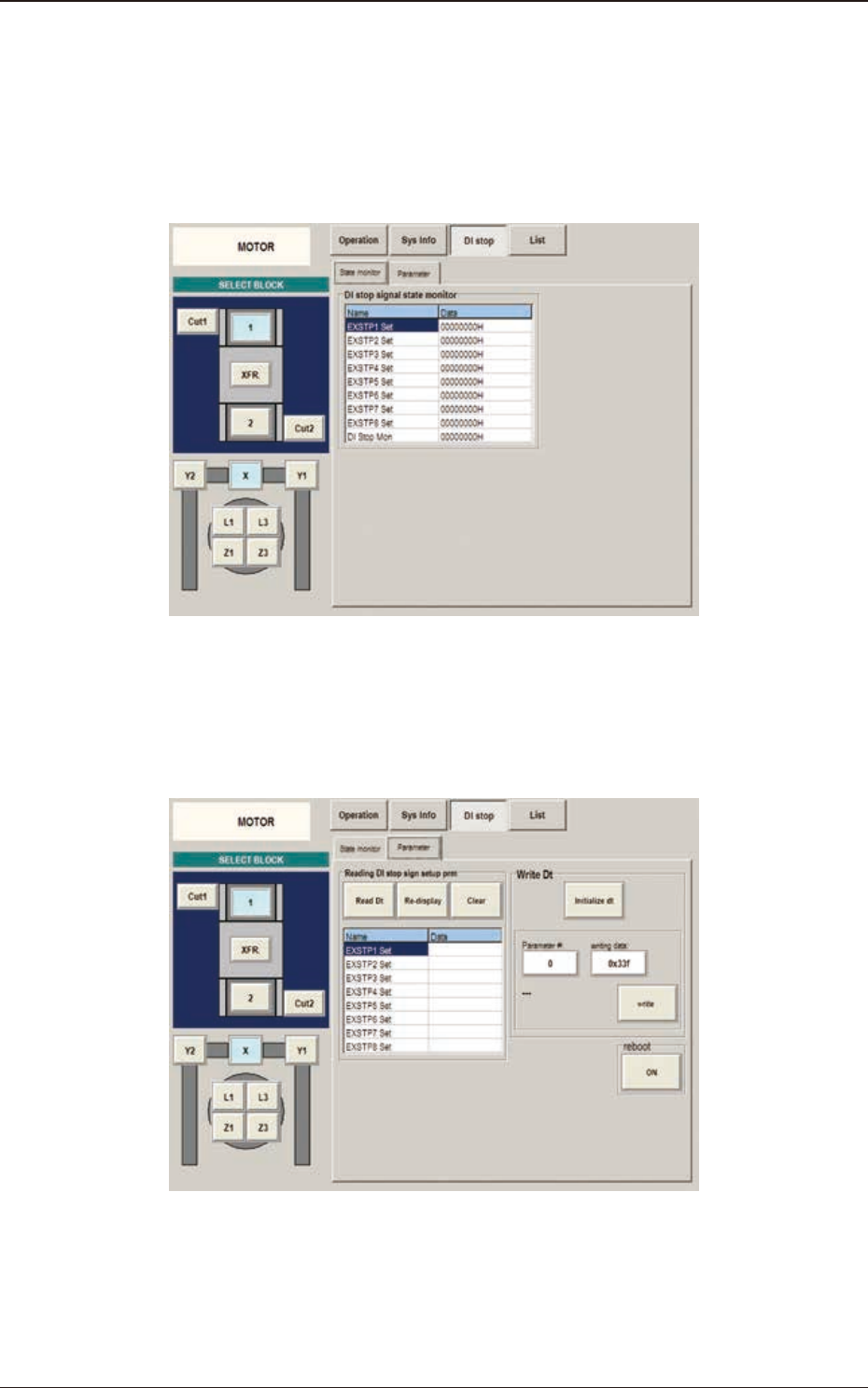

(1) State monitor
Quando nella schermata "DI stop" è premuto il tasto [State monitor], è
visualizzata la schermata "State monitor".
F3A65
(2) Parameter
Quando nella schermata "DI stop" è premuto il tasto [Parameter], è
visualizzata la schermata "Parameter".
F3A66
6.2 Schermata "MOTOR"
3OM-1842
1-85
6.2.4 Schermata "List"
Questa schermata permette di visualizzare lo stato di ciascuna sezione.
[1]
[2]
F3A67
[1] Tasti di cambio visualizzazione
La schermata "List" è dotata degli elementi che seguono. Quando è premuto
ciascun tasto è visualizzata la schermata corrispondente.
Tasto Descrizione
Norma
È visualizzato lo stato normale.
Multi-HD
È visualizzato lo stato multi-HD.
Farmware
È visualizzato lo stato farmware.
T3A10
1303-001
6.2 Schermata "MOTOR"
Grafica dello
svolgimento
