3OM-1842 2-50 1303-001 2.6 Schermata "Nozzle" [2] Head 1 e Head 2 X (Orizzontale) e Y (V erticale) [mm] Sono visualizzati i dati di compensazione per i livelli più bassi degli ugelli normali sulle testine. Il l…
3OM-1842
2-491303-001
2.6.2 Scheda "Nozzle Position"
[1] [2]
F3B48
[1] Nozzle
In questa sezione è visualizzato ciascun numero di ugello.
2.6 Schermata "Nozzle"
Grafica dello
svolgimento
3OM-1842
2-501303-001
2.6 Schermata "Nozzle"
[2] Head 1 e Head 2
X (Orizzontale) e Y (Verticale) [mm]

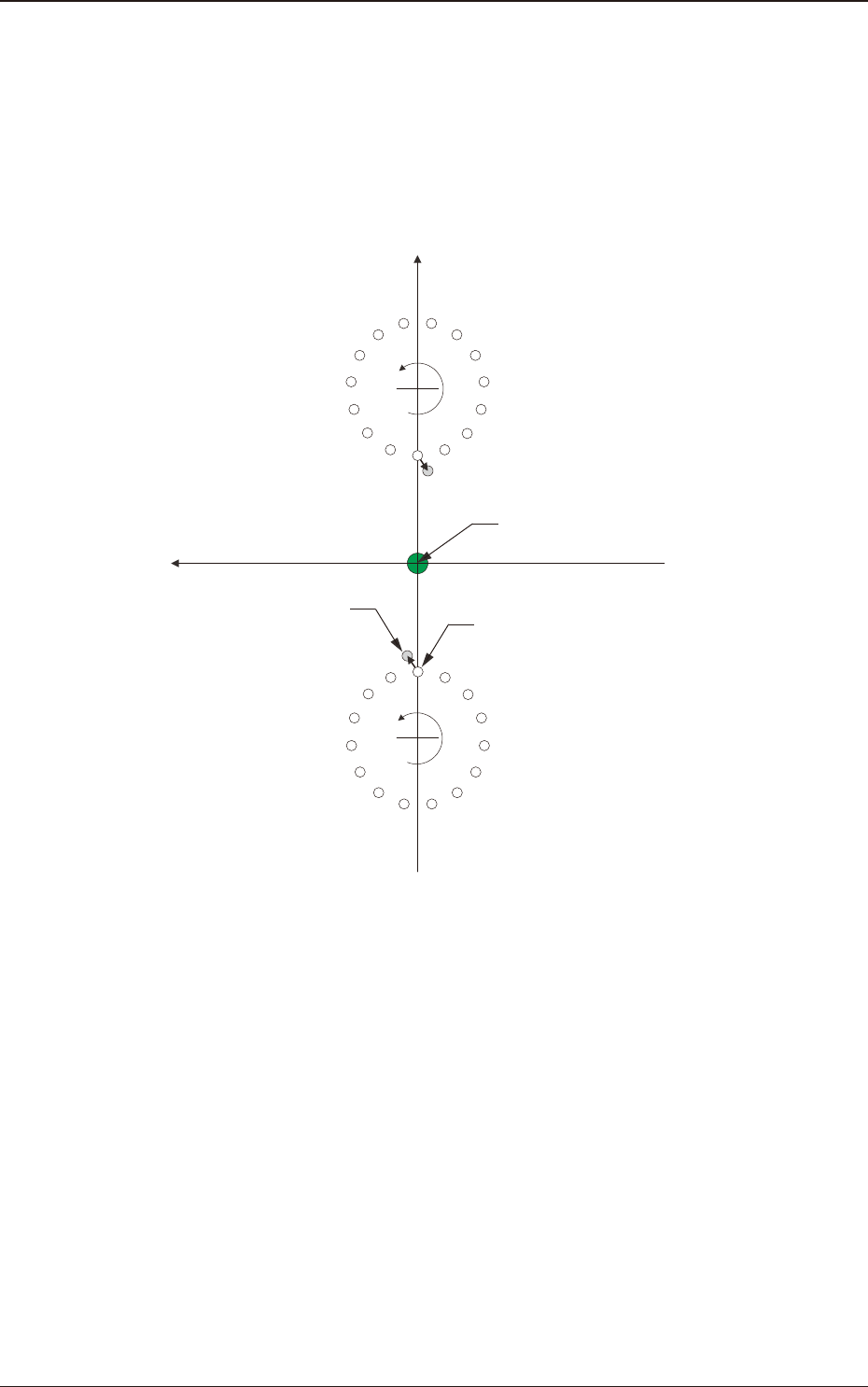

Sono visualizzati i dati di compensazione per i livelli più bassi degli ugelli
normali sulle testine. Il livello più basso di ciascun ugello è misurato dalla
telecamera di riconoscimento componenti ed è compensata la differenza tra i
livelli effettivi e quelli riconosciuti.
Xm(+)
Ym(+)
Xm-Ym :
DD (+)
DD (+)
Posizione ugello reale
Posizione ugello reale
Pm. Origine coordinate
di riferimento macchina
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Sistema di coordinate
di riferimento macchina
F3B49
3OM-1842
2-511303-001

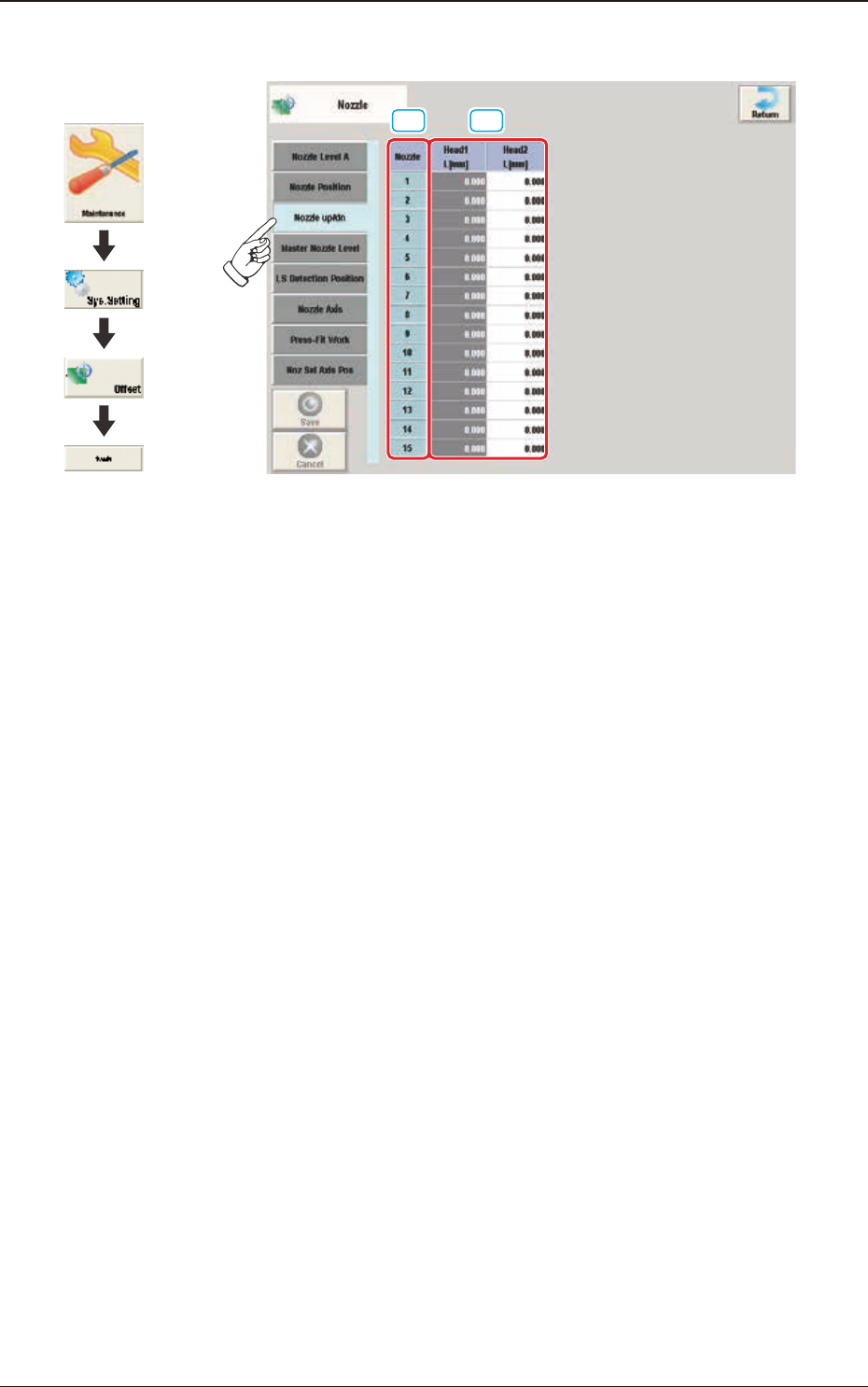

2.6.3 Scheda "Nozzle up/dn"
[1] [2]
F3B50
[1] Nozzle
In questa sezione è visualizzato ciascun numero di ugello.
[2] Head 1 e Head 2
L [mm]
Sono visualizzati i dati di compensazione per la differenza tra il valore
effettivamente misurato e il valore di progetto per la distanza tra la supercie
superiore dell'ugello e la leva di sollevamento/abbassamento dell'ugello.
2.6 Schermata "Nozzle"
Grafica dello
svolgimento
