3OM-1842 1-94 6.3.3 Scheda "Capture Img." [1] F3A76 [1] Schede La schermata "Capture Img." è dotata delle seguenti due schede. Quando è premuta ciascuna scheda, è visualizzata la scheda corrispondente…
3OM-1842
1-931303-001

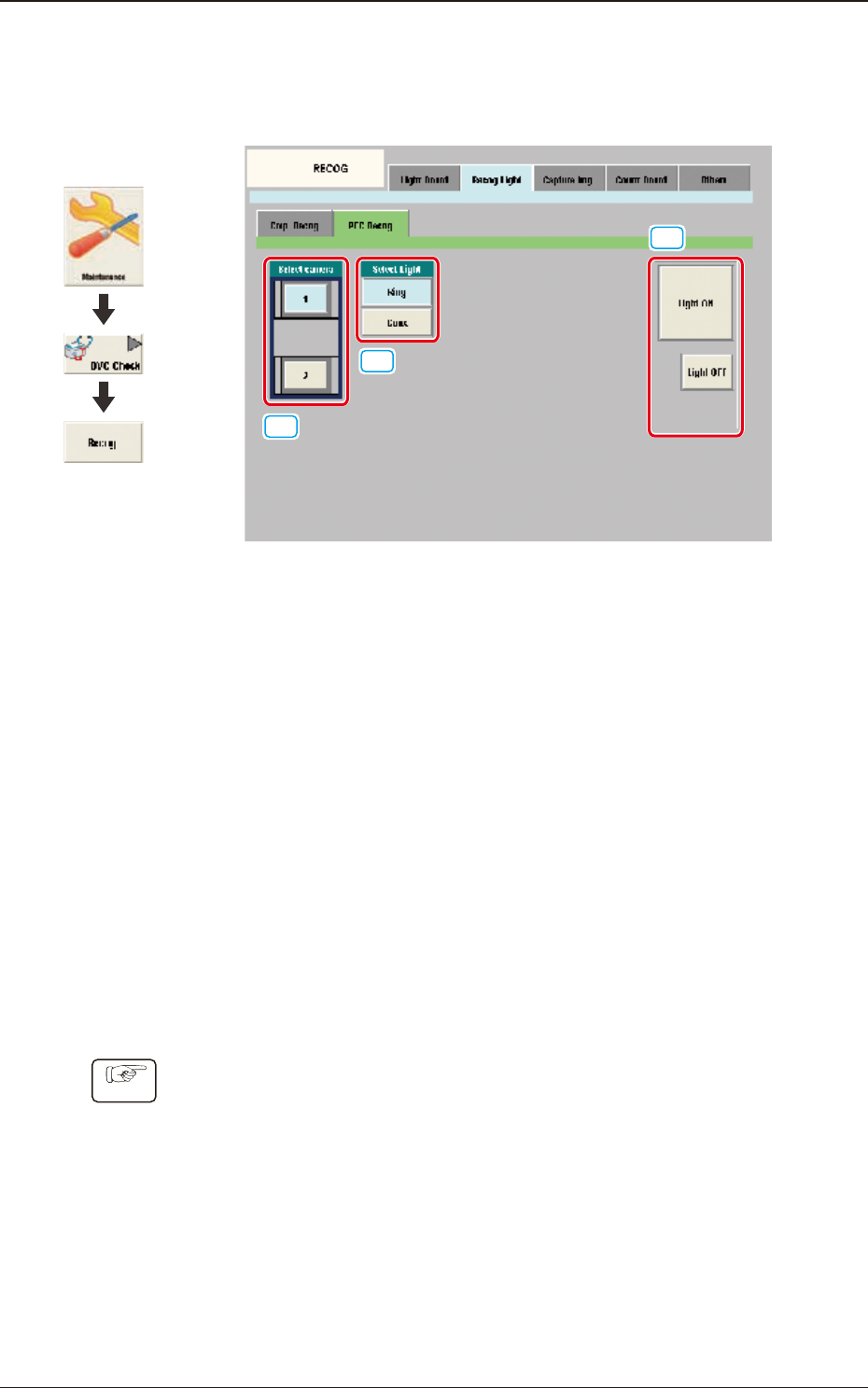

6.3.2.2 Scheda "PEC Recog"
Quando nella scheda [Recog Light] è premuta la scheda [PEC Recog], è
visualizzata la scheda che segue.
[1]
[2]
[3]
F3A75
[1] Select camera
Sono visualizzati i tasti che mostrano le posizioni delle telecamere di
riconoscimento PEC. Utilizzando questi tasti, è selezionata la telecamera di
riconoscimento PEC per vericare l'illuminazione di riconoscimento PEC.
[2] Select Light
Utilizzando questi tasti, è selezionato il pattern di illuminazione da
controllare.
[3] Tasto [Light ON] / Tasto [Light OFF]
Quando è premuto questo tasto, l'illuminazione selezionata utilizzando i
"Tasti di selezione illuminazione di riconoscimento [2]" è accesa o spenta.
• Procedura di conferma illuminazione di riconoscimento PEC
Procedure
(1) Utilizzando il tasto [1], selezionare la telecamera di riconoscimento PEC per
la quale eseguire la conferma.
(2) Utilizzando il tasto [2], selezionare il pattern di illuminazione per il quale
eseguire la conferma.
(3) Utilizzando il tasto [4], selezionare le condizioni di illuminazione e
confermare l’illuminazione.
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-94

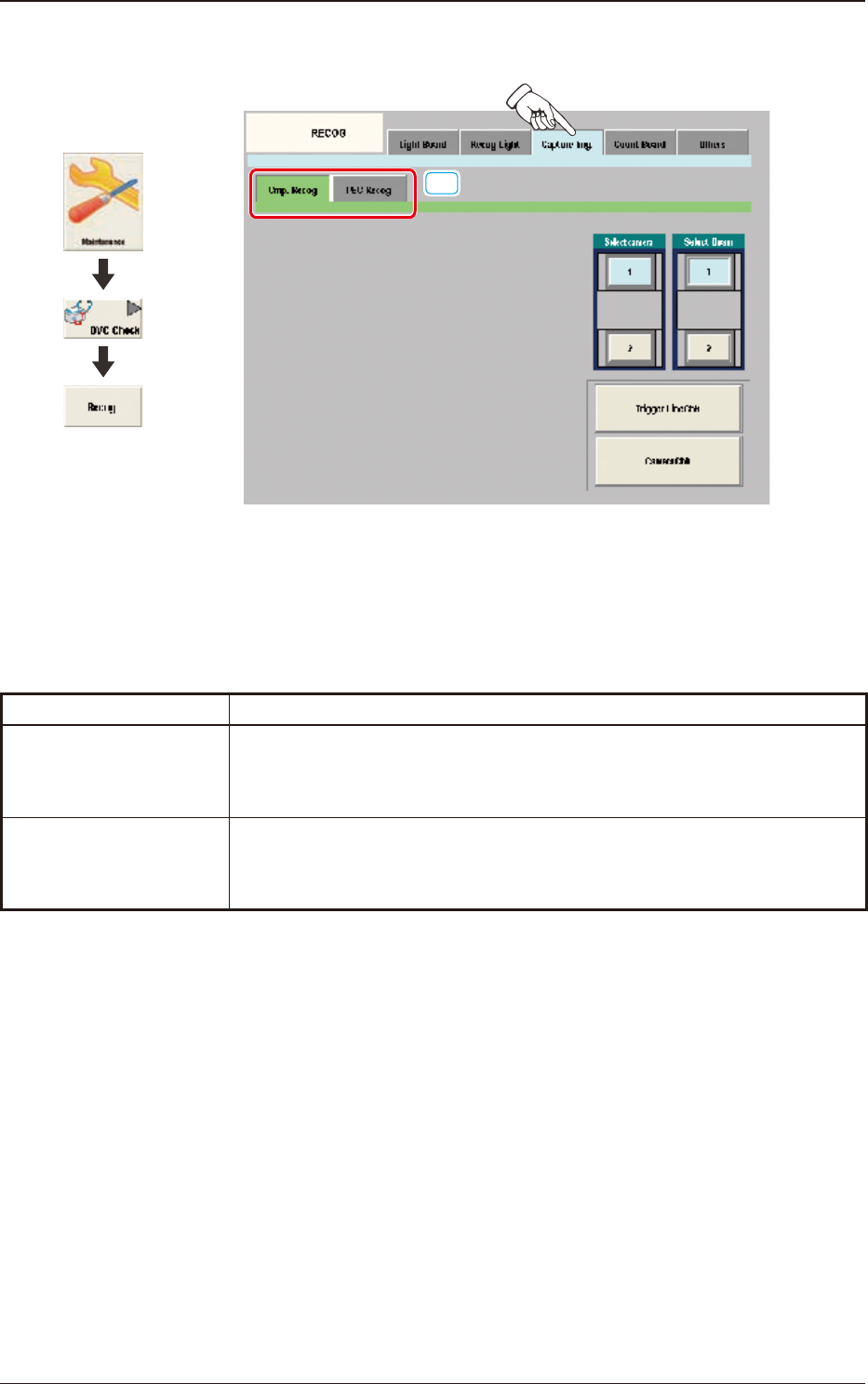

6.3.3 Scheda "Capture Img."
[1]
F3A76
[1] Schede
La schermata "Capture Img." è dotata delle seguenti due schede. Quando è
premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Cmp. Recog
In questa scheda l'immagine è acquisita utilizzando la telecamera di
riconoscimento componenti, e sono controllate la linea di trigger e le
prestazioni della telecamera.
PEC Recog
In questa scheda l'immagine è acquisita utilizzando la telecamera di
riconoscimento PEC, e sono controllate la linea di trigger e le prestazioni
della telecamera.
T3A13
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-95

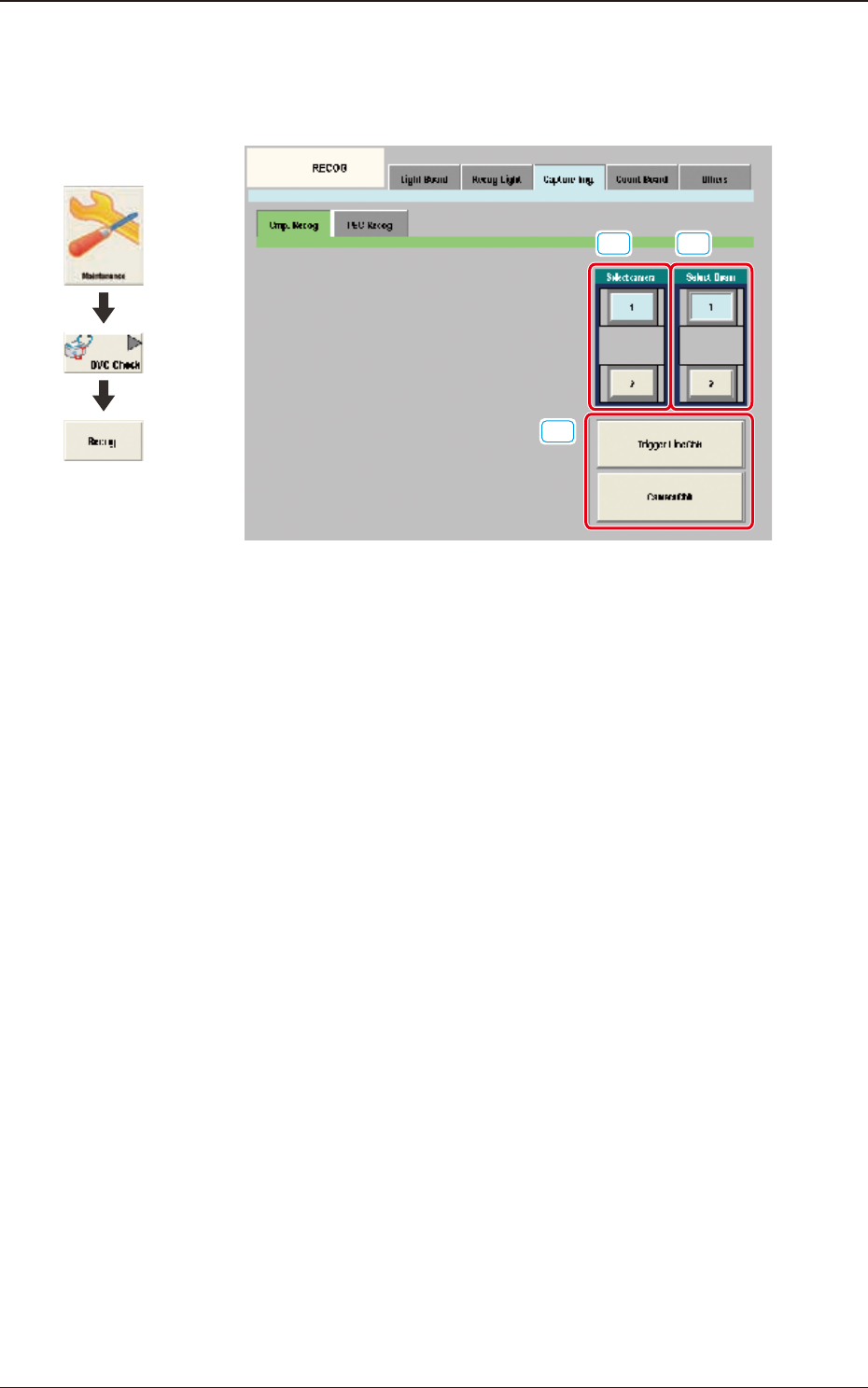

6.3.3.1 Scheda "Cmp. Recog"
Quando nella scheda [Recog Light] è premuta la scheda [Cmp. Recog], è
visualizzata la scheda che segue.
[1]
[3]
[2]
F3A77
[1] Select camera
Sono visualizzati i tasti che mostrano le posizioni delle telecamere di
riconoscimento componenti.
In questa sezione è selezionata la telecamera di riconoscimento componenti
per l’acquisizione dell'immagine del componente.
[2] Select Beam
In questa sezione è selezionato l’asse da controllare.
[3] Trigger Line Chk
Utilizzando questo tasto è selezionata la linea di trigger per l’acquisizione
dell'immagine del componente.
Camera Chk
Utilizzando questo tasto, la telecamera è controllata.
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
