3OM-1842 2-13 1303-001 2.1.8 Scheda "Shuttle conveyor" F3B13 Note Questa impostazione è utilizzata come opzione. Grafica dello svolgimento 2.1 Schermata "Device Offset"

3OM-1842

2-121303-001

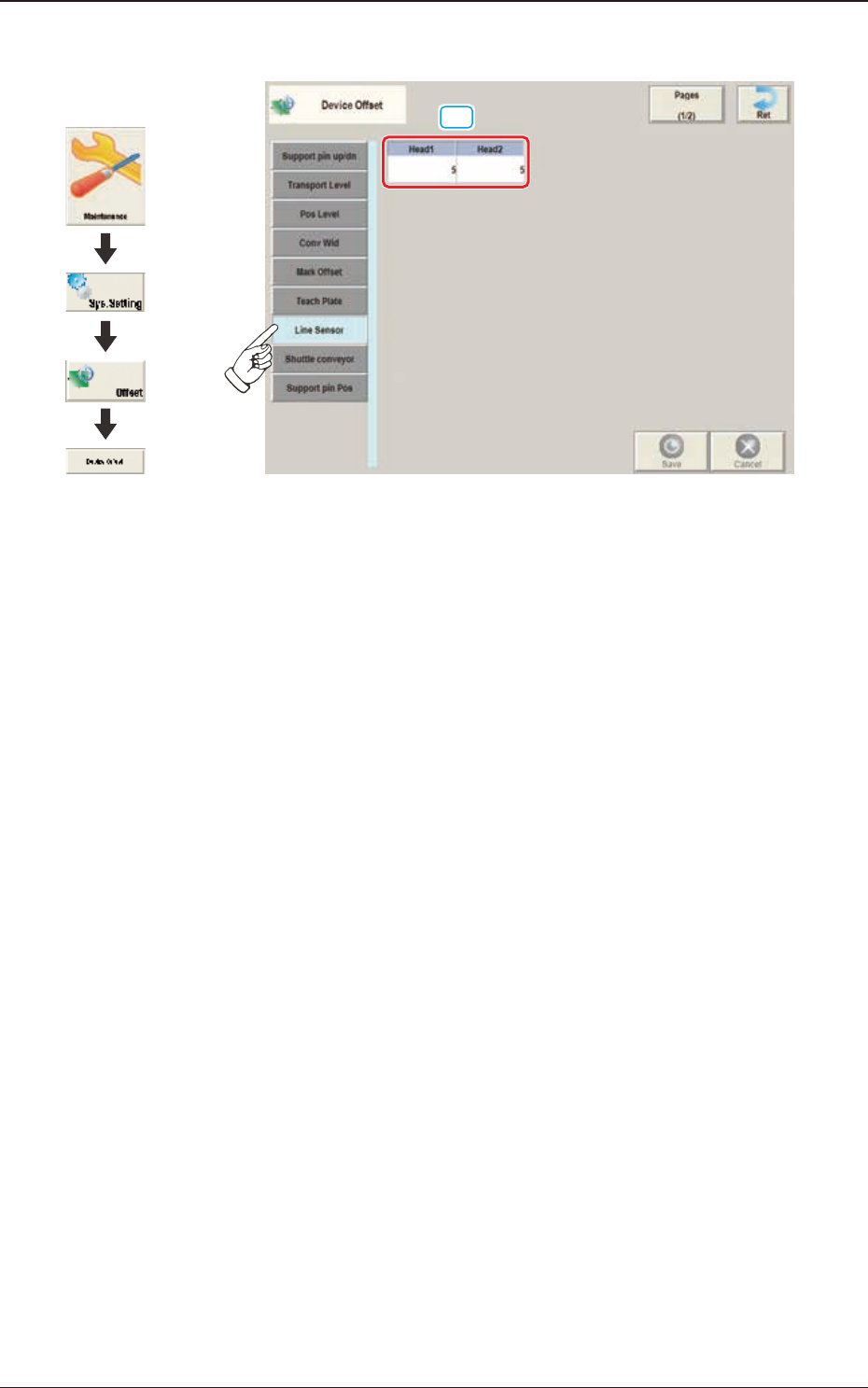

2.1.7 Scheda "Line Sensor"

[1]

F3B12

[1] Head 1 e Head 2

Impostare il numero di scansioni per il rilevamento della sporcizia che il

sensore di misurazione lineare deve eseguire su ciascuna testina.

Grafica dello

svolgimento

2.1 Schermata "Device Offset"

3OM-1842

2-13

1303-001

2.1.8 Scheda "Shuttle conveyor"

F3B13

Note

Questa impostazione è utilizzata come opzione.

Grafica dello

svolgimento

2.1 Schermata "Device Offset"

3OM-1842

2-141303-001

2.1.9 Scheda "Support pin pos"

[1]

F3B14

[1] L, R

X [mm], Y [mm], Z [deg], L [mm]

Questi parametri di compensazione devono essere corretti quando i dati del

perno di supporto sono convertiti. Questi parametri di compensazione sono

calcolati automaticamente durante l’apprendimento del perno di supporto.

Note

Quando è eseguito questo apprendimento, sono necessari i perni dedicati

di apprendimento.

Grafica dello

svolgimento

2.1 Schermata "Device Offset"
