6.3.4 Scheda "Count Board"
[1]
[2]
[3]
F3A79
[1] BeamBack X, Y
BeamFront X, Y
In queste caselle sono visualizzati i valori di conteggio X, Y per ciascun asse.
[2] Immagine asse XY
Sono visualizzate le immagini X e Y.
[3] Tasto [Count Conrm]
Quando è premuto questo tasto, è controllato il valore di conteggio corrente.
Sono confermate la posizione di cambio e la direzione di aumento/
diminuzione del valore di conteggio visualizzate premendo manualmente
dell’asse e premendo il tasto [Count Conrm].
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-98

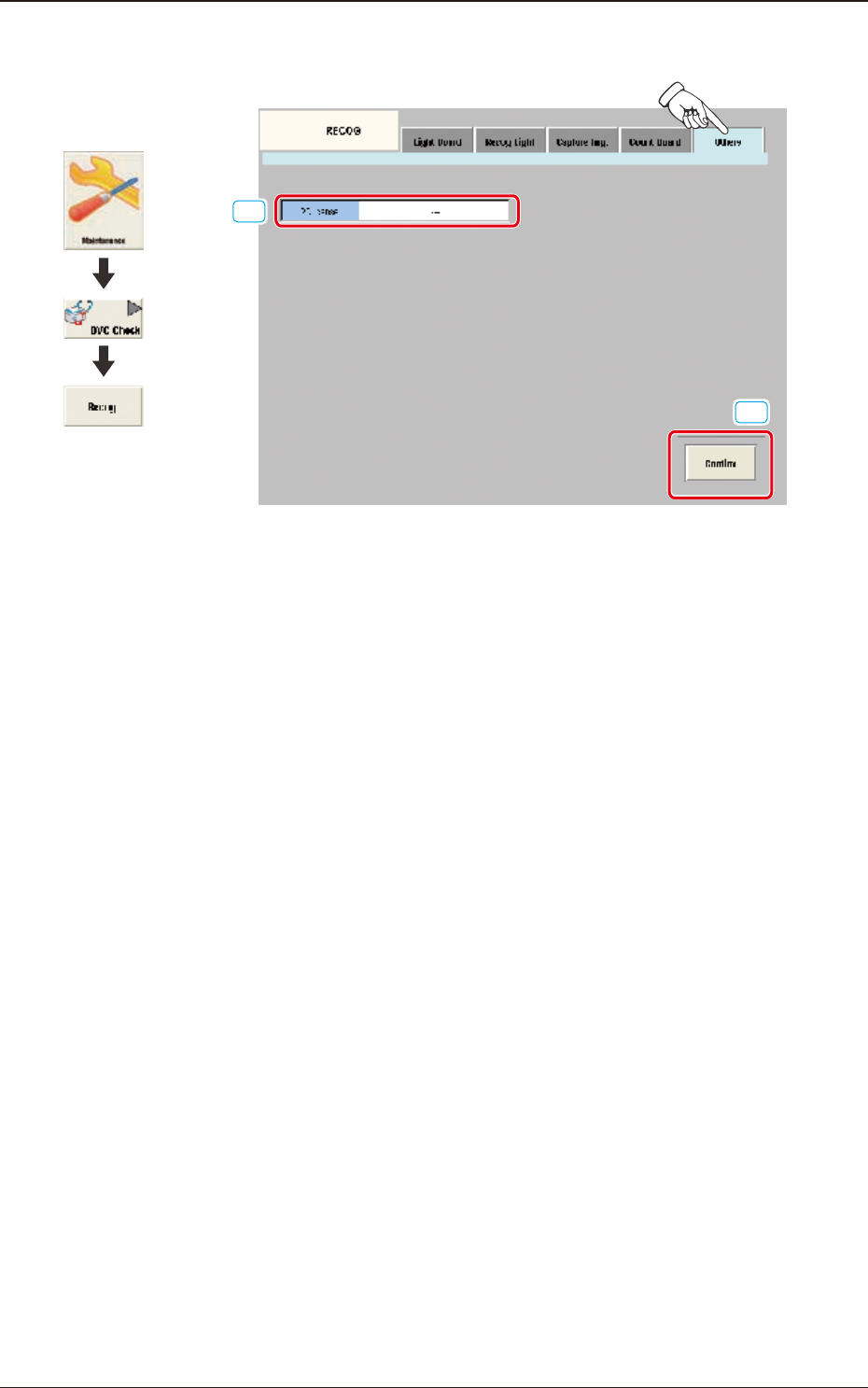

6.3.5 Scheda "Others"
[1]
[2]
F3A80
[1] 2D license
In questa casella è visualizzato la validità o l’invalidità della licenza lettore
codice a barre 2-D opzionale (GS-DL100).
[2] Tasto [Conrm]
Utilizzando questo tasto è confermata la validità o l’invalidità della licenza
lettore codice a barre 2-D opzionale (GS-DL100).
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-991303-001
6.4 Schermata "COM.STAT"
La schermata corrispondente permette di controllare lo stato di comunicazione di
ciascuna sezione.
[1]
[2]
[3] [4]
F3A81
[1] STELLITE CH
Ciascun blocco nell'immagine graca della macchina è dotato di un tasto di
funzione.
Quando è premuto un tasto, è selezionata il blocco corrispondente.
[2] Tasto [Fdr. Line] e [Head Line]
Ciascun tasto satellite
Quando è premuto il tasto [Fdr. Line], è attivato ciascun tasto satellite della
linea caricatori. Premendo il tasto [Head Line], è attivo ciascun tasto satellite
della linea testine.
Premere il tasto [Fdr. Line] o [Head Line] e selezionare il satellite voluto.
Note
Sono visualizzati diversi satelliti in risposta al blocco selezionato al punto
[1].
6.4 Schermata "COM.STAT"
Grafica dello
svolgimento
