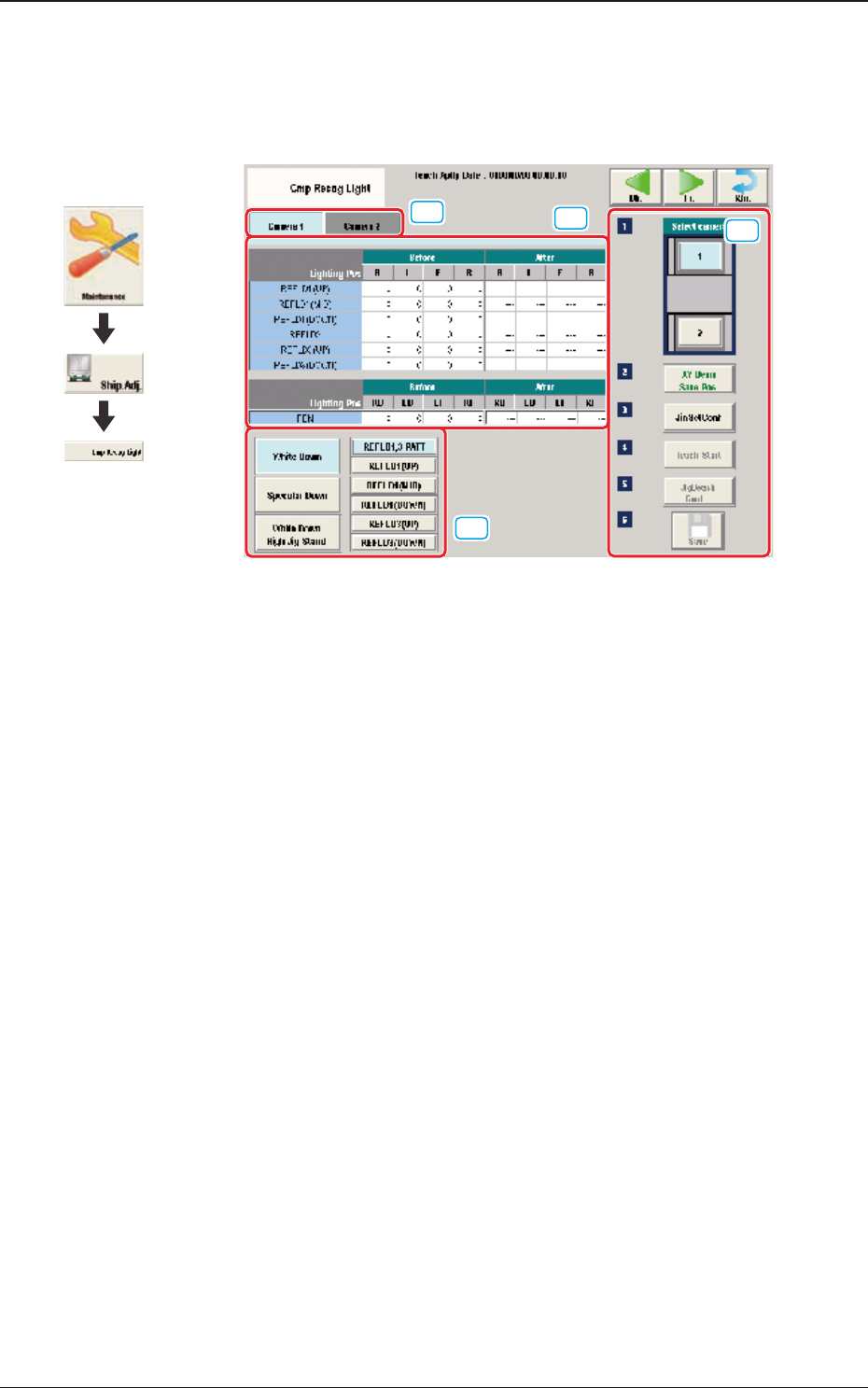

5.4 Schermata "Cmp Recog Light"
La schermata corrispondente permette all'operatore di eseguire l’apprendimento
dell'illuminazione della telecamera di riconoscimento componenti.
[1]
[2]
[4]
[3]
F3A27
[1] Scheda di selezione telecamera
Quando è selezionata una delle schede, è selezionata la telecamera per la
quale eseguire l’apprendimento.
[2] Sezione visualizzazione dati di apprendimento
Sono visualizzati i dati di compensazione per ciascun pattern di illuminazione
della telecamera selezionata.
[3] Selezione del pattern di illuminazione
Il pattern di illuminazione è selezionato tra gli elementi che seguono.
Tasto [White Down]
"REFLD 1,3 PATT", "REFLD 1 (UP)", "REFLD1 (MID)", "REFLD 1
(DOWN)", "REFLD 3 (UP)", "REFLD 3 (DOWN)"
Tasto [Specular Down]
"REFLD 2"
Tasto [White Down High Jig Stand]
"PEN"
Grafica dello
svolgimento
5.4 Schermata "Cmp Recog Light"
3OM-1842
1-371303-001
5.4 Schermata "Cmp Recog Light"
[4] Area di visualizzazione procedura di apprendimento
Sono visualizzati i tasti da utilizzare per l’apprendimento.
Select camera
Ciascuna telecamera nell'immagine graca della macchina è dotata di un
tasto di funzione. Quando è premuto un tasto, la telecamera corrispondente è
selezionata come oggetto per l’apprendimento.
Tasto [XY Beam Save Pos]
Quando è premuto questo tasto, l’asse XY si sposta sulla posizione di fuga.
[Jin Set Conf]
Questo tasto è utilizzato per confermare che il supporto è stato installato.
Tasto [Teach Start]
Quando è premuto questo tasto, è eseguito l’apprendimento della telecamera
selezionata.
[Jig Detach Conf]
Questo tasto è utilizzato per confermare che il supporto è stato rimosso.
Tasto [Save]
Quando è premuto questo tasto, i risultati dell'apprendimento sono salvati.
3OM-1842
1-381303-001
5.4 Schermata "Cmp Recog Light"

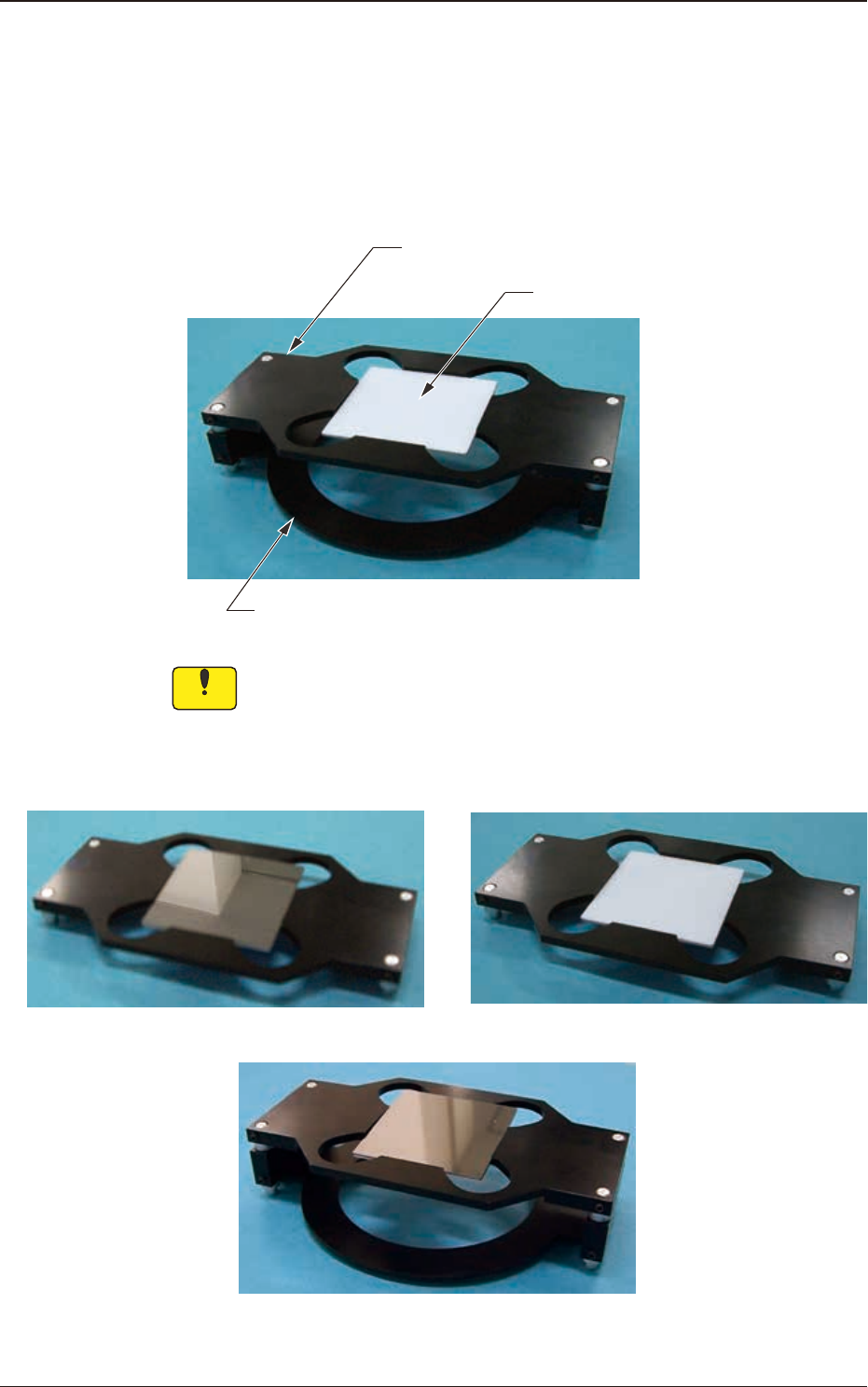

• Supporto apprendimento illuminazione telecamera di riconoscimento
componenti
Il supporto componenti che segue è utilizzato per l’apprendimento
dell’illuminazione della telecamera di riconoscimento componenti. Prima
dell’apprendimento, assemblare il supporto al supporto di montaggio supporto
vetro apprendimento e metterlo sulla telecamera di riconoscimento PEC.
Rimuoverlo dopo l’apprendimento.
Supporto di montaggio supporto vetro
apprendimento 1
Supporto vetro apprendimento
Supporto di montaggio supporto vetro apprendimento 2
(supporto base alta)
(JG-0287,KYF-M8840-00)
(JG-0286,KYF-M8830-00)
F3A28
Notice
Fissare in sicurezza il supporto di montaggio supporto vetro
apprendimento in modo che non si sollevi.
Se le condizioni di montaggio non sono soddisfacenti, la testina,
eccetera, potrebbe essere danneggiata.
• Diagramma di impostazione del supporto per l’apprendimento
Piano speculare girato verso il basso e supporto alto usato
Bianco giù Speculare giù
F3A29
