4.3 Schermata "CONVEYOR"
Questo tasto è utilizzato per la regolazione della larghezza del convogliatore per
l'impostazione generale o per l'impostazione manuale.
[1]

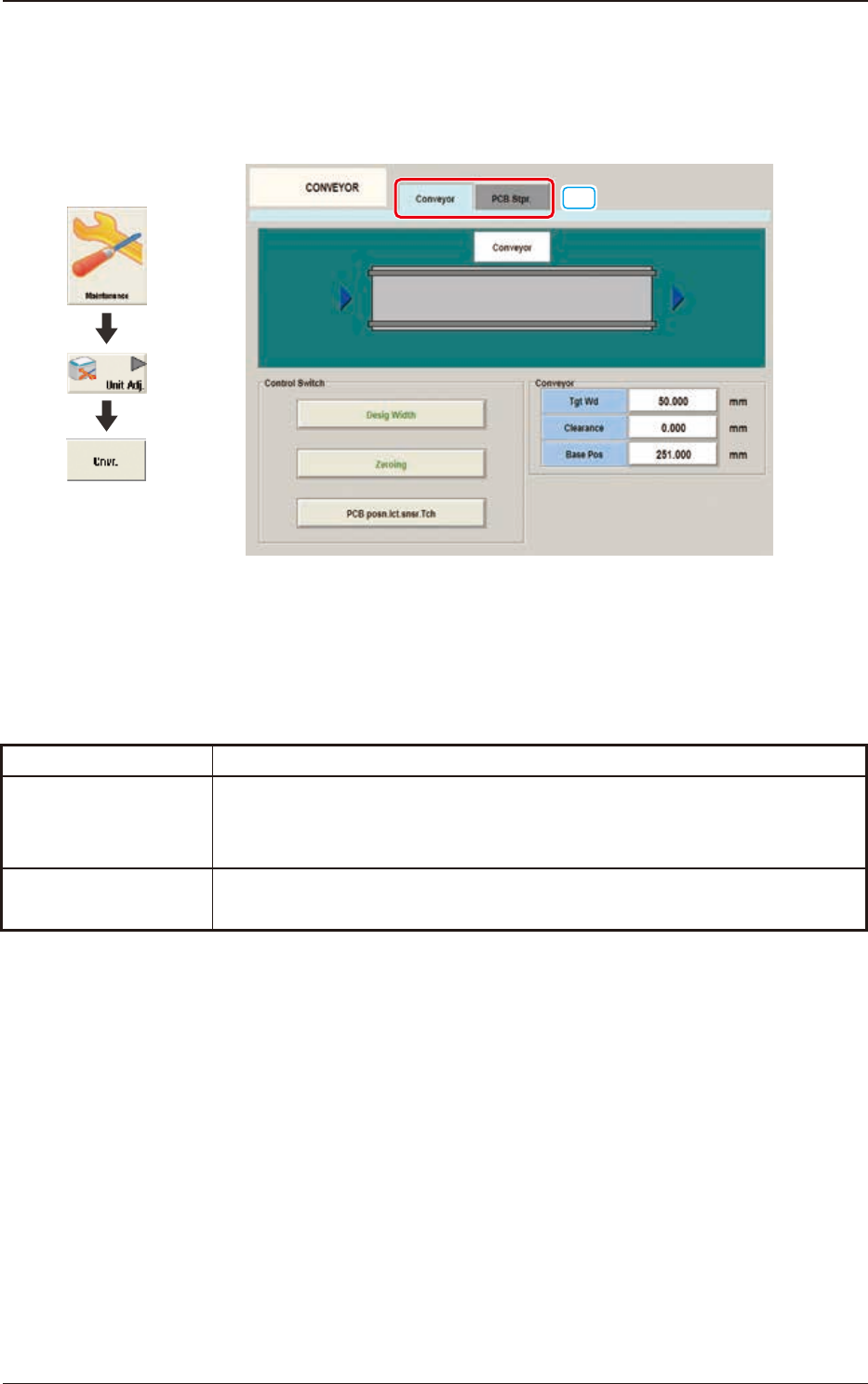

Schermata "CONVEYOR" F3A19
[1] Schede
La schermata "CONVEYOR" è dotata delle seguenti due schede.
Quando è premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Conveyor
Quando è selezionata questa scheda, è visualizzata la scheda per il
funzionamento del convogliatore.
PCB Stpr.
Quando è selezionata questa scheda, è visualizzata la scheda per l’arresto della
PCB.
T3A3
Grafica dello
svolgimento
4.3 Schermata "CONVEYOR"
3OM-1842
1-26
4.3.1 Scheda "Conveyor"
[1]
[2]
[3]
Scheda "Conveyor" F3A20
[1] Sezione di visualizzazione convogliatore
In questa sezione è visualizzata l'immagine del convogliatore.
[2] Control Switch
Questi tasti sono disposti per eseguire le operazioni di congurazione che
seguono. Quando è selezionato qualsiasi tasto, lo sfondo del tasto selezionato
diventa di colore verde.
Tasto [Desig Width]
Dopo avere impostato ciascun valore per "Tgt Wd", "Clearance" e "Base
Pos", quando è premuto questo tasto e poi, entro 10 secondi, è premuto
il tasto [START] sul pannello di comando, è eseguito il movimento alla
posizione di destinazione.
Tasto [Zeroing]
Quando è premuto questo tasto e poi, entro 10 secondi, è premuto il
tasto [START] sul pannello di comando, è eseguito l’azzeramento del
convogliatore.
Tasto [PCB posn.lct.snsr.Tch]
Quando è premuto questo tasto, è eseguito l’apprendimento per il
sensore di rilevamento posizionamento PCB in base alla larghezza del
convogliatore corrente.
Note
Quando sul convogliatore è presente una PCB, non è disponibile
l'apprendimento accurato. Assicurarsi che non ci siano PCB
sul convogliatore, quindi premere questo tasto per eseguire
l’apprendimento.
1303-001
Grafica dello
svolgimento
4.3 Schermata "CONVEYOR"
3OM-1842
1-271303-001
4.3 Schermata "CONVEYOR"
[3] Tasti di congurazione del convogliatore
Quando deve essere spostata la posizione di destinazione, i valori di
regolazione della larghezza del convogliatore sono impostati utilizzando i
tasti che seguono.
Tasto [Tgt Wd]
Quando è premuto questo tasto, è visualizzata la schermata "Tgt Wd".
Quando è inserito un valore ed è premuto il tasto [SET], il valore di
destinazione è impostato.
Tasto [Clearance]
Quando è premuto questo tasto, è visualizzata la schermata "Clearance".
Impostare i dati della larghezza del convogliatore in modo da avere
un certo margine rispetto alle dimensioni della PCB impostate nel
programma pattern. La larghezza effettiva del convogliatore è "PCB Size"
(larghezza di destinazione) + "Clearance" (valore raccomandato: 0,5 mm).
Quando è inserito un valore ed è premuto il tasto [SET], il valore dello
spazio libero è impostato.
Tasto [Base Pos]
Quando è premuto questo tasto, è visualizzata la schermata "Base Pos". In
questa schermata sono impostati i dati di regolazione posizione della base.
Quando è inserito un valore ed è premuto il tasto [SET], la posizione della
base è impostata.
• Congurazione manuale della larghezza del convogliatore
Utilizzare la procedura che segue quando è necessario congurare la larghezza
del convogliatore.
Procedure
(1) Inserire i parametri di ciascun elemento nelle nestre visualizzate premendo
i tasti [Tgt Wd], [Clearance] e [Base Pos] della sezione congurazione del
convogliatore.
(2) Premere il tasto [Tgt Wd] e poi, entro 10 secondi, premere il tasto [START]
sul pannello di comando.
(La larghezza del convogliatore sarà regolata su (valore "Tgt Wd" + valore
"Clearance"). Inoltre, il convogliatore sarà spostato sulla posizione base
impostata.)
