3OM-1842 2-21 1303-001 2.1 Schermata "Device Offset" 2.1.16 Scheda "Backup Base Standby Pos" [1] F3B21 Grafica dello svolgimento
3OM-1842
2-201303-001
2.1 Schermata "Device Offset"

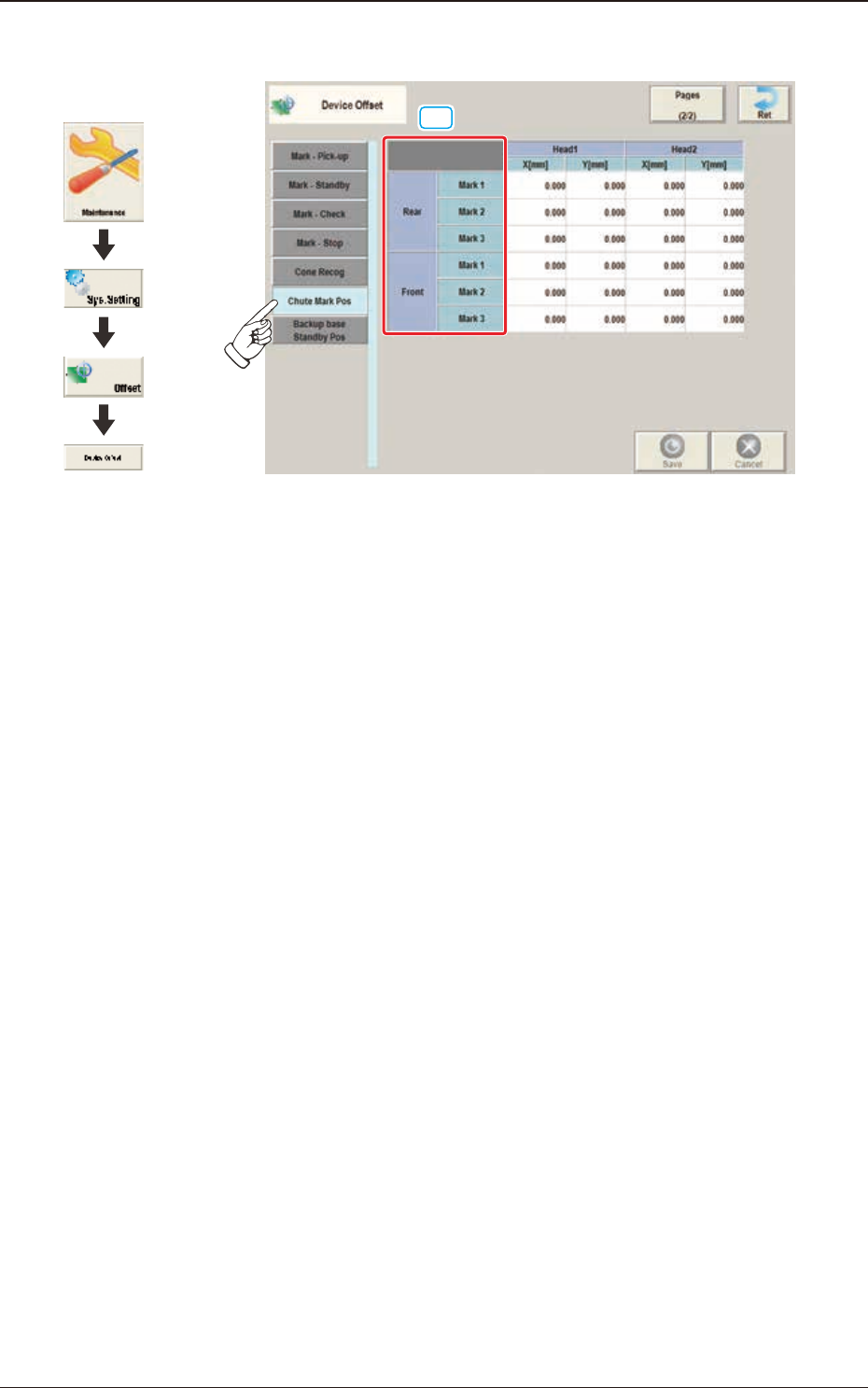

2.1.15 Scheda "Chute Mark Pos"
[1]
F3B20
Grafica dello
svolgimento
3OM-1842
2-211303-001
2.1 Schermata "Device Offset"

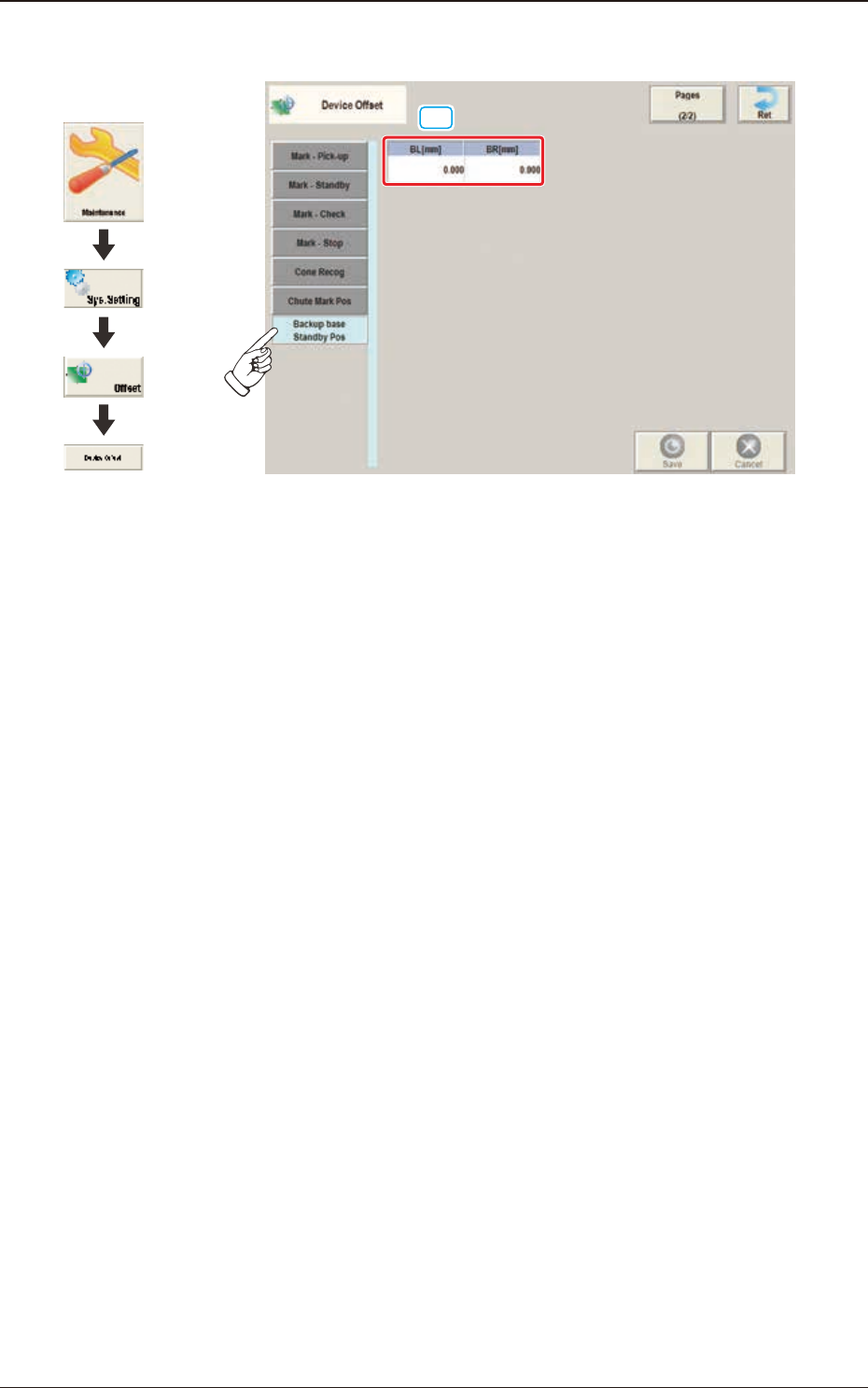

2.1.16 Scheda "Backup Base Standby Pos"
[1]
F3B21
Grafica dello
svolgimento
3OM-1842
2-221303-001

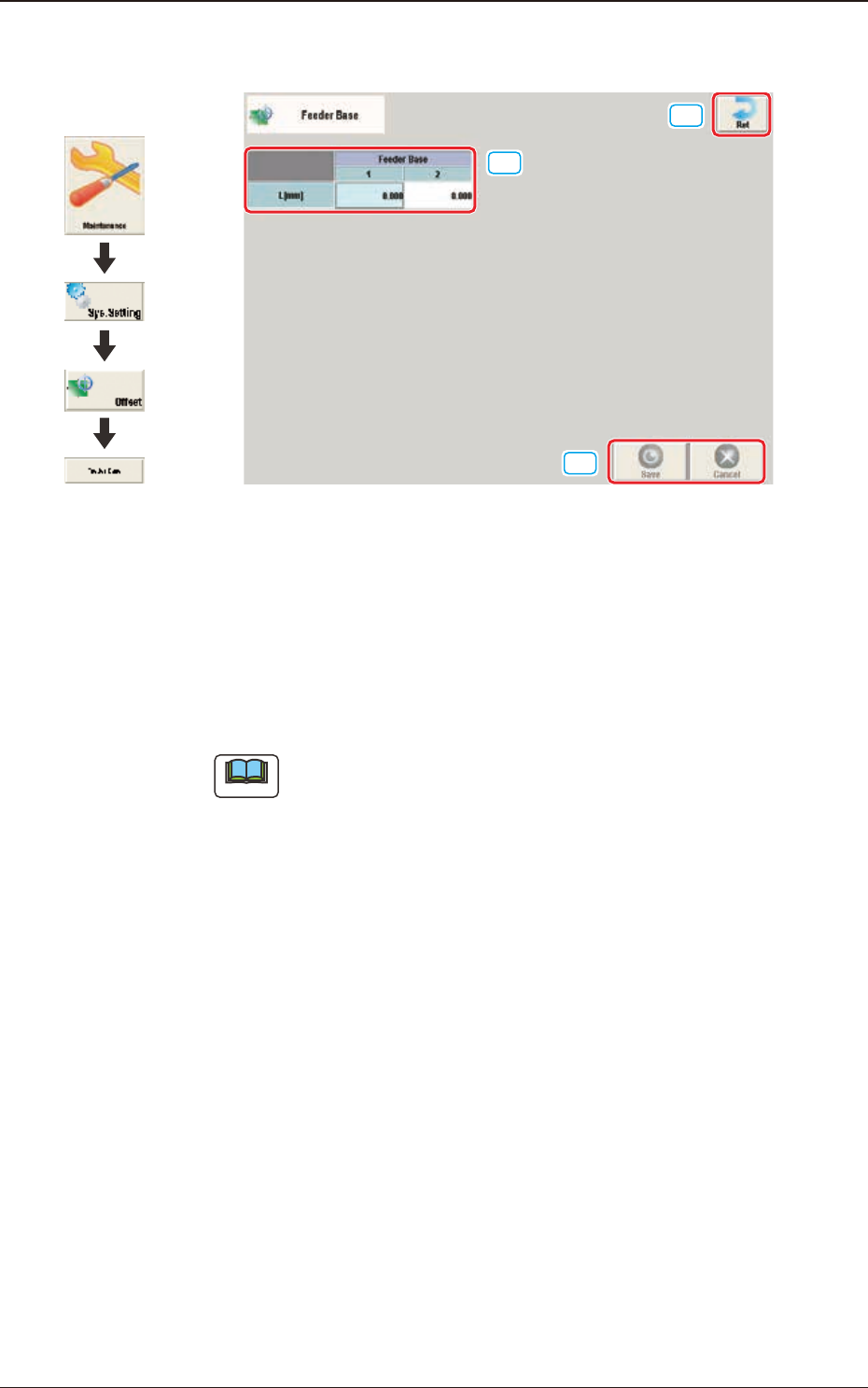

2.2 Schermata "Feeder Base"
[1]
[2]
[3]
F3B22
[1] L [mm]
I parametri di compensazione impostati sono utilizzati per regolare le
deviazioni di posizione (direzione dell'altezza) in base alle dimensioni di
progettazione di Feeder Base 1 e 2.
Quando le basi di caricatore sono installate con valori inferiori a quelli di
progettazione, in ciascuna casella è necessario inserire un segno più.
Note
Le inclinazioni delle sezioni di posizionamento della PCB sulle sezioni
della base caricatori sono calcolate sui valori X e Y di "Mark (Left)" e
"Mark (Right)"
[2] Tasto [Ret]
Quando è premuto questo tasto, si ritorna alla schermata "Offset Data".
[3] Tasto [Save]
Quando è premuto questo tasto, i dati inseriti sono salvati.
Tasto [Cancel]
Quando è premuto questo tasto, i dati inseriti sono annullati e si torna ai dati
salvati.
2.2 Schermata "Feeder Base"
Grafica dello
svolgimento
