3OM-1842 2-86 1303-001 4. Schermata "MACH SETUP" 4.1 Scheda "General" [1] [2] [3] [5] [4] [7] [6] [9] [10] [11] [8] F3B78 [1] Netwk.Dt. T asto [Set] Quando è premuto questo tasto, è visualizzata la sc…
3OM-1842
2-851303-001
3.2 Scheda "PCB Transfer Mode"
[7] Output PCB delivery position [mm]
Permette di impostare la posizione di consegna della PCB.
[8] Output PCB delivery speed [mm/sec]
Permette di impostare la velocità di consegna della PCB.
• Impostazione predenita:
300 [mm/sec]
Note
Quando il sistema di scarico della macchina di uscita è utilizzato in una
modalità diversa da quella standard, e la velocità di trasferimento della
PCB della macchina di uscita è lenta, la velocità di trasferimento deve
essere regolata sul lato della macchina di uscita.
[9] Output conveyor Timer #1 [sec]
Permette di impostare l’intervallo per limitare il tempo di funzionamento
(ricezione PCB dalla macchina di uscita) del convogliatore di uscita.
Note
Aggiungere 2 secondi (circa) all’intervallo richiesto per la ricezione PCB
dalla macchina di uscita ed impostare l'intervallo nella casella.
[10] Output interval timer [sec]
Quando nella casella "Output mode" è impostata l’opzione "Interval",
impostare il tempo come l’intervallo per le azioni di scarico PCB.
[11] Output Pusher conveyor wait [sec]
Quando nella casella "Output [9]" è impostata l’opzione "SMEMA", in
questa casella è possibile impostare l’intervallo di attesa del convogliatore di
uscita.
3OM-1842
2-861303-001

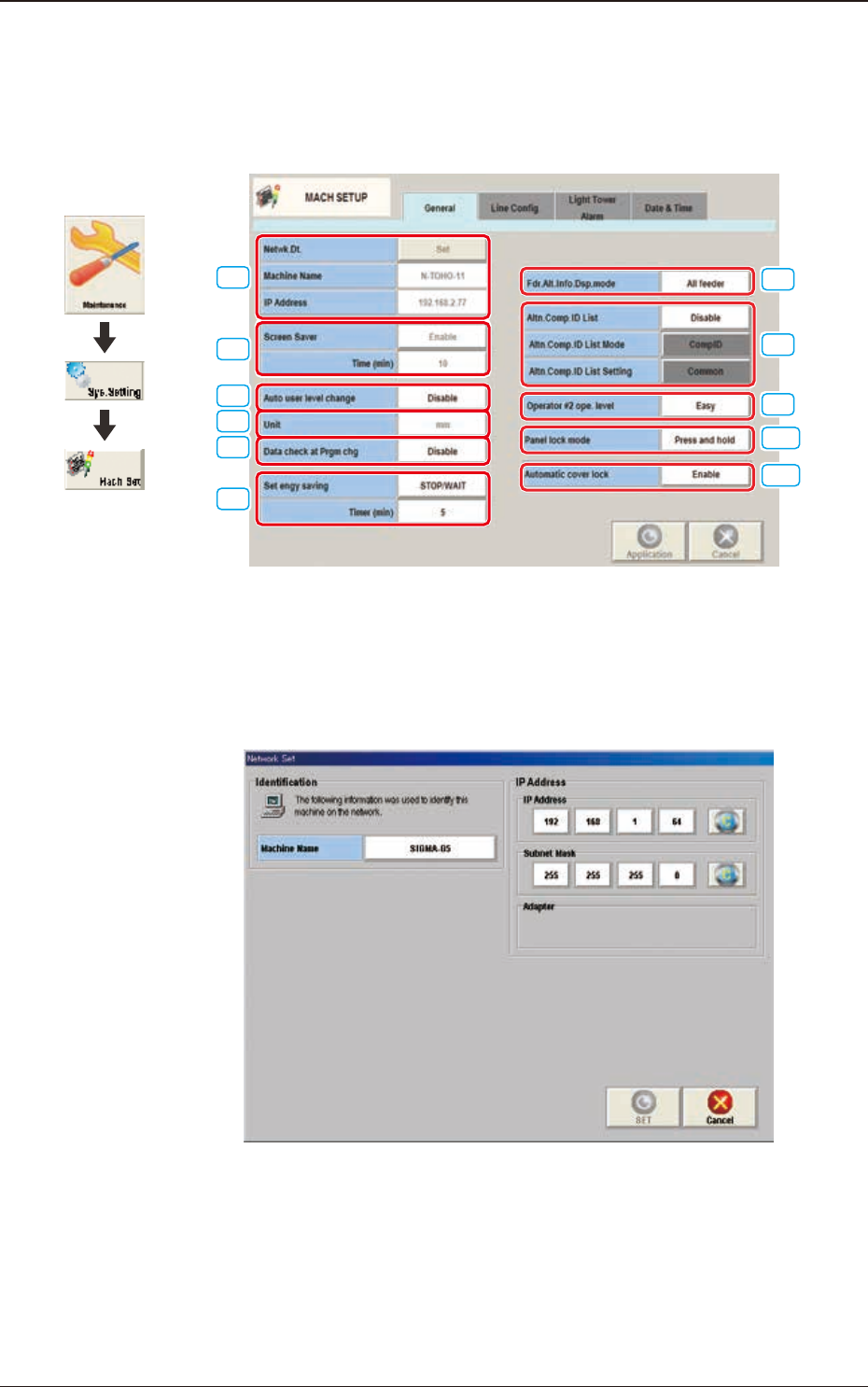

4. Schermata "MACH SETUP"
4.1 Scheda "General"
[1]
[2]
[3]
[5]
[4]
[7]
[6]
[9]
[10]
[11]
[8]
F3B78
[1] Netwk.Dt.
Tasto [Set]
Quando è premuto questo tasto, è visualizzata la schermata "Netwk Setup".
F3B79
Tasto [Machine Name]
Utilizzando questo tasto, è impostato il nome della macchina per identicarla
sulla rete.
IP Address
In questa sezione sono impostati l'indirizzo IP e la Subnet Mask utilizzati
sulla rete.
4. Schermata "MACH SETUP"
Grafica dello
svolgimento
3OM-1842
2-871303-001
4.1 Scheda "General"
Tasto [SET]
Utilizzando questo tasto è applicato il valore inserito.
Tasto [Cancel]
Utilizzando questo tasto, il valore inserito è annullato e si ritorna al valore
originale.
Machine Name
In questa casella è visualizzato il nome della macchina.
IP Address
In questa casella è visualizzato l'indirizzo IP assegnato a questa macchina.
[2] Screen Saver
Quando la macchina è lasciata per un certo periodo di tempo, questa funzione
si attiva per proteggere il touchscreen.
Impostare questa funzione su "Enable" o "Disable".
Time (min)
In questa casella è possibile impostare l’intervallo per avviare la funzione
screensaver.
[3] Auto user level change
Se il livello di accesso utente è Supervisor o Operation 1, il livello di accesso
utente è declassato a Operator 2 quando è ripresa l’attività dallo screensaver.
[4] Unit
In questa casella è possibile impostare l’unità da utilizzare per la macchina.
[5] Data check at Prgm chg
In questa casella è selezionata l'opzione "Enable" o "Disable" per il controllo
del programma pattern nell'operazione di modica programma.
[6] Set engy saving
In questa casella è selezionata l'opzione "STOP" o "STOP/WAIT" per il
funzionamento della pompa di aspirazione quando la macchina è arrestata,
oppure in stato READY ed è trascorso un certo intervallo di tempo.
Time (min)
In questa casella è possibile impostare l’intervallo per avviare la funzione di
risparmio energetico.
