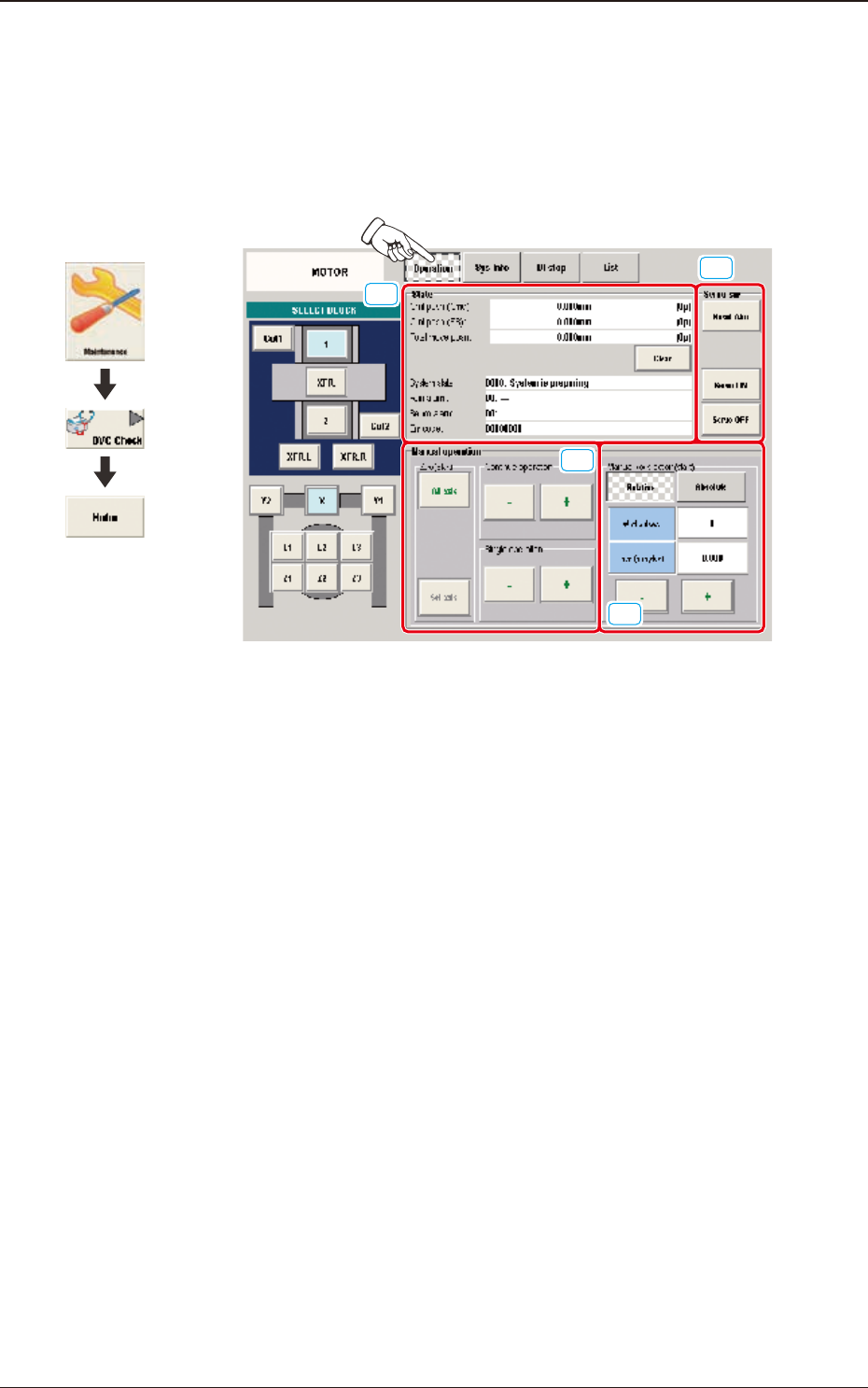

6.2.1 Schermata "Operation"
Questa schermata permette di eseguire un'operazione manuale (velocità ridotta) su
ciascuna unità.
Quando nella schermata "MOTOR" è premuto il tasto [Operation], è visualizzata
la schermata "Operation".
[1]
[2]
[3]
[4]
F3A54
[1] Gruppo "State"
Sono visualizzate le informazioni che seguono.
Crnt posn (Cmd)
Crnt posn (FB)
Total move posn
System state
Run alarm
Servo alarm
Err code
[2] Gruppo "Servo sw"
Ci sono a disposizione i tasti che seguono.
Tasto [Reset Alm] :
Ripristina l'allarme alla sue condizioni di normalità.
Tasto [Servo ON] :
Accende il servomotore.
Tasto [Servo OFF] :
Spegne il servomotore.
6.2 Schermata "MOTOR"
Grafica dello
svolgimento
3OM-1842
1-781303-001
[3] Gruppo "Manual operation"
Sono disposti i tasti operativi che seguono.
Gruppo "Continue operation"
Premere il tasto [+] o [-] per specicare la direzione dell'operazione manuale
dell'asse per l'unità.
Gruppo "Single operation"
Premere il tasto [+] o [-] per specicare la direzione dell'operazione manuale
dell'asse per l'unità.
Gruppo "Zero (Start)"
Tasto [All axis] :
Azzera tutti gli assi.
Tasto [Sel axis] :
Quando è premuto questo tasto, è azzerato l'asse
selezionato utilizzando i tasti di selezione unità.
[4] Gruppo "Manual Axis action (start)"
È possibile selezionare uno dei tasti che seguono per determinare se l'azione
dell'asse manuale deve avvenire in base al valore relativo o assoluto.
Tasto [Relative]
Quando è premuto questo tasto, sono visualizzati i valori relativi nelle
caselle "# of pulses" e "Incr (mm, deg)" dell'unità selezionata.
Quando sono premuti i tasti [# of pulses] e [Incr (mm, deg)], è
visualizzata la corrispondente schermata di inserimento dati.
Quando è inserito un valore numerico ed è premuto il tasto [Set], il
valore numerico inserito è impostato nella casella corrispondente.
Il tasto [+] o [-] può essere utilizzato per determinare la direzione del
movimento manuale dell'asse (velocità ridotta) dell'unità selezionata.
Tasto [Absolute]
Quando è premuto questo tasto, sono visualizzati i valori assoluti nelle
caselle "# of pulses" e "Pos (mm, deg)" dell'unità selezionata.
Quando sono premuti i tasti [# of pulses] e [Pos (mm, deg)], è
visualizzata la corrispondente schermata di inserimento dati.
Quando è inserito un valore numerico ed è premuto il tasto [Set], il
valore numerico inserito è impostato nella casella corrispondente.
Quando è premuto il tasto [ON] e poi, entro 10 secondi, è premuto il
tasto [START] sul pannello di comando, l’asse selezionato è spostato
sulla posizione specicata.
F3A55
F3A56
6.2 Schermata "MOTOR"
3OM-1842
1-791303-001
6.2.2 Schermata "Sys Info"
Questa schermata permette di visualizzare le informazioni di sistema correnti
della macchina.
Premendo uno di questi tasti, è visualizzata la schermata corrispondente.
[1]
[2]
F3A57
[1] Tasti di cambio visualizzazione
la schermata "Sys Info" è dotata degli elementi che seguono. Quando è
premuto ciascun tasto è visualizzata la schermata corrispondente.
Pulsanti Descrizione
System #1 a #4
È visualizzato lo stato del sistema dal numero 1 al numero 4.
Axis dt #1 a #4
È visualizzato lo stato di Axis dt dal numero 1 al numero 4.
Servo amp
È visualizzato lo stato del servoamplicatore.
Alarm
È visualizzato lo stato dell'allarme.
Monitor
È visualizzato lo stato del monitoraggio.
Parameter
È visualizzato lo stato del parametro.
T3A7
