3OM-1842 2-68 1303-001 2.9.4 Scheda "Fly Recog XY" [1] F3B67 [1] Head 1, Head 2 X [mm], Y [mm] Cam1 e Cam2 Permette di ottenere le deviazioni (causate principalmente dal ritardo del servoamplicatore e della lu…
3OM-1842
2-671303-001

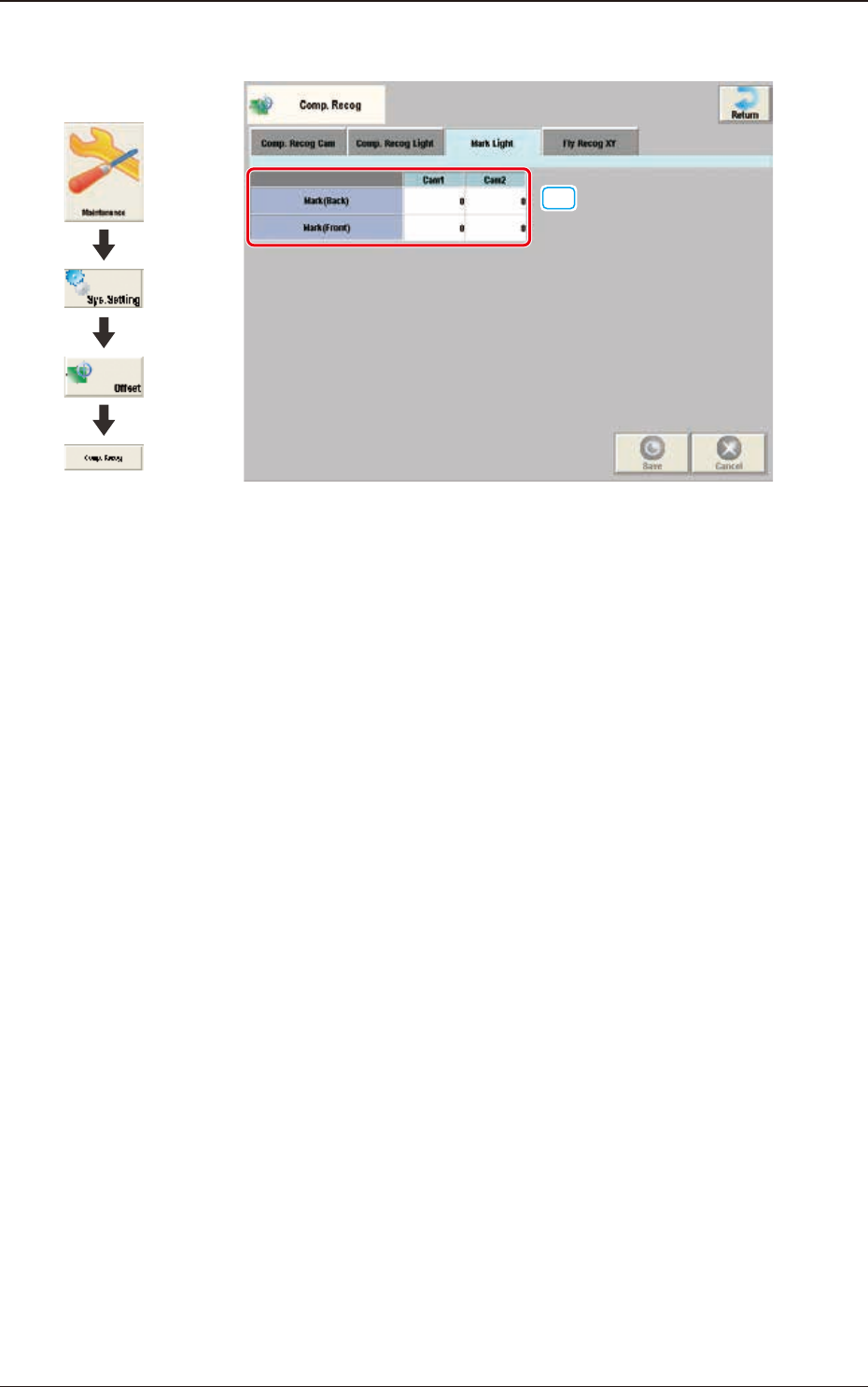

2.9.3 Scheda "Mark Light"
[1]
F3B66
[1] Mark (Back) e Mark (Front)
Cam1 e Cam2
In queste caselle è possibile impostare il livello di luminosità per
l'illuminazione della marcatura di riferimento.
2.9 Schermata "Comp. Recog"
Grafica dello
svolgimento
3OM-1842
2-681303-001

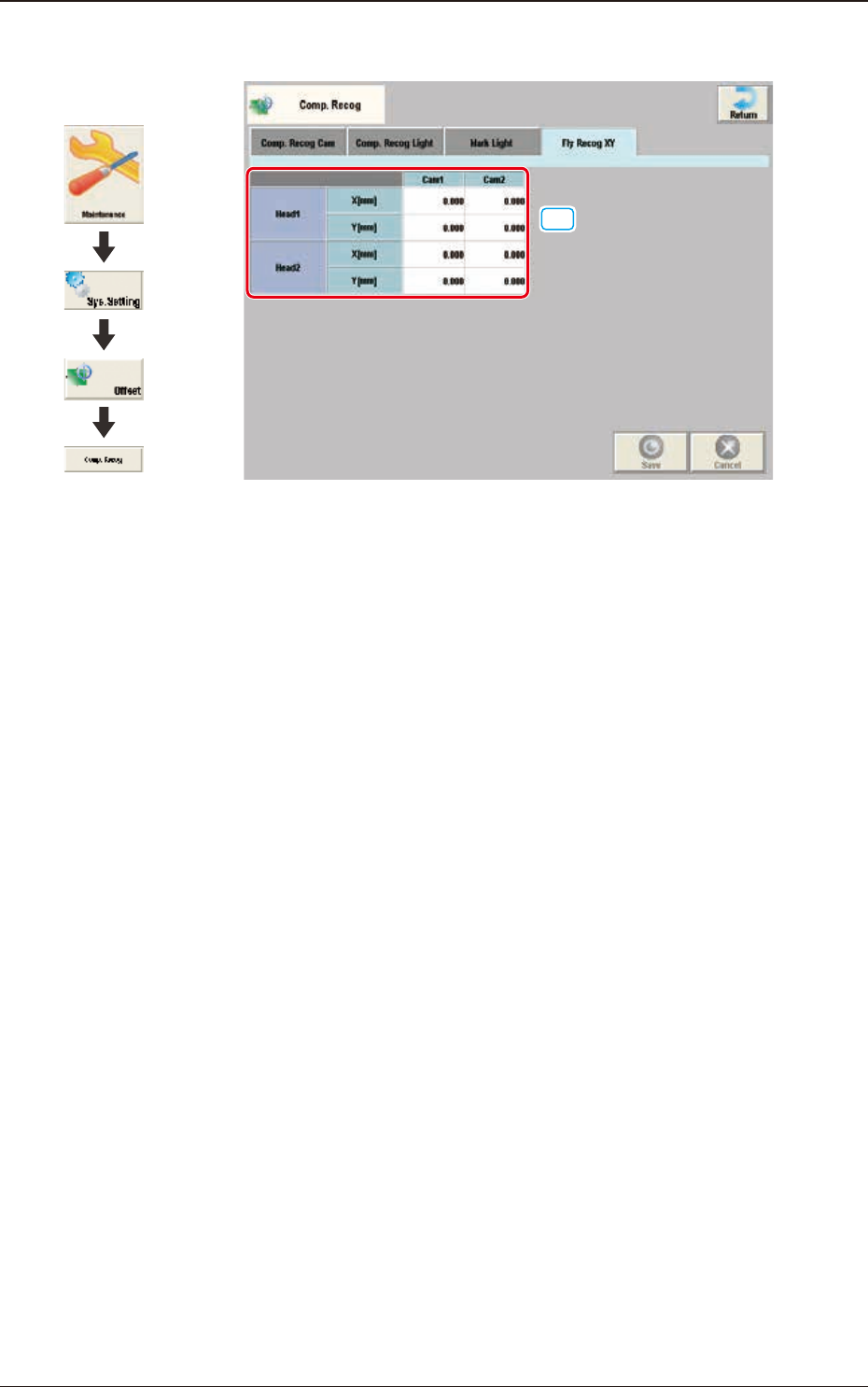

2.9.4 Scheda "Fly Recog XY"
[1]
F3B67
[1] Head 1, Head 2
X [mm], Y [mm]
Cam1 e Cam2
Permette di ottenere le deviazioni (causate principalmente dal ritardo del
servoamplicatore e della luce stroboscopica) delle immagini acquisite dalla
telecamera di riconoscimento componenti arrestata (acquisizione di immagini
sse) e dalla telecamera di riconoscimento componenti on y (acquisizione
immagini on y), e di impostare i valori ottenuti per regolare le deviazioni di
sincronizzazione per l’acquisizione delle immagini.
I parametri impostati sono utilizzati per impedire che un componente sia
inuenzato dal ritardo e rimanga fuori del campo visivo della telecamera.
2.9 Schermata "Comp. Recog"
Grafica dello
svolgimento
3OM-1842
2-691303-001
2.10 Schermata "Table"
Note
Per quanto riguarda la scheda "Head 2", sono visualizzati gli stessi contenuti
della scheda "Head 1".
[3]
[1] [2]
[4]
[5]
F3B68
Inserire la quantità di deviazione in base alla distanza specicata quando Head 1 è
spostata no alla distanza specicata (ciascun punto della griglia, direzione X: X1
a X40, direzione Y: Y1 a Y40) dal posizionamento di riferimento PCB.
Questi valori sono calcolati automaticamente mediante l’apprendimento e inseriti
in ciascun casella.
[1] Scheda di selezione testina
Utilizzando questa scheda, è possibile selezionare la testina.
[2] Scheda di selezione direzione "X"
Utilizzando questa scheda, è visualizzato il punto sulla griglia nella direzione
"X" della scheda selezionata.
[3] Scheda di selezione direzione "Y"
Utilizzando questa scheda, è visualizzato il punto sulla griglia nella direzione
"Y" della scheda selezionata.
[4] Tasto [Return]
Quando è premuto questo tasto, si ritorna alla schermata "Offset Data".
[5] Tasto [Save]
Quando è premuto questo tasto, i dati inseriti sono salvati.
Tasto [Cancel]
Quando è premuto questo tasto, i dati inseriti sono annullati e si torna ai dati
salvati.
2.10 Schermata "Table"
Grafica dello
svolgimento
