6.3.2 Scheda "Recog Light"
[1]
F3A73
[1] Schede

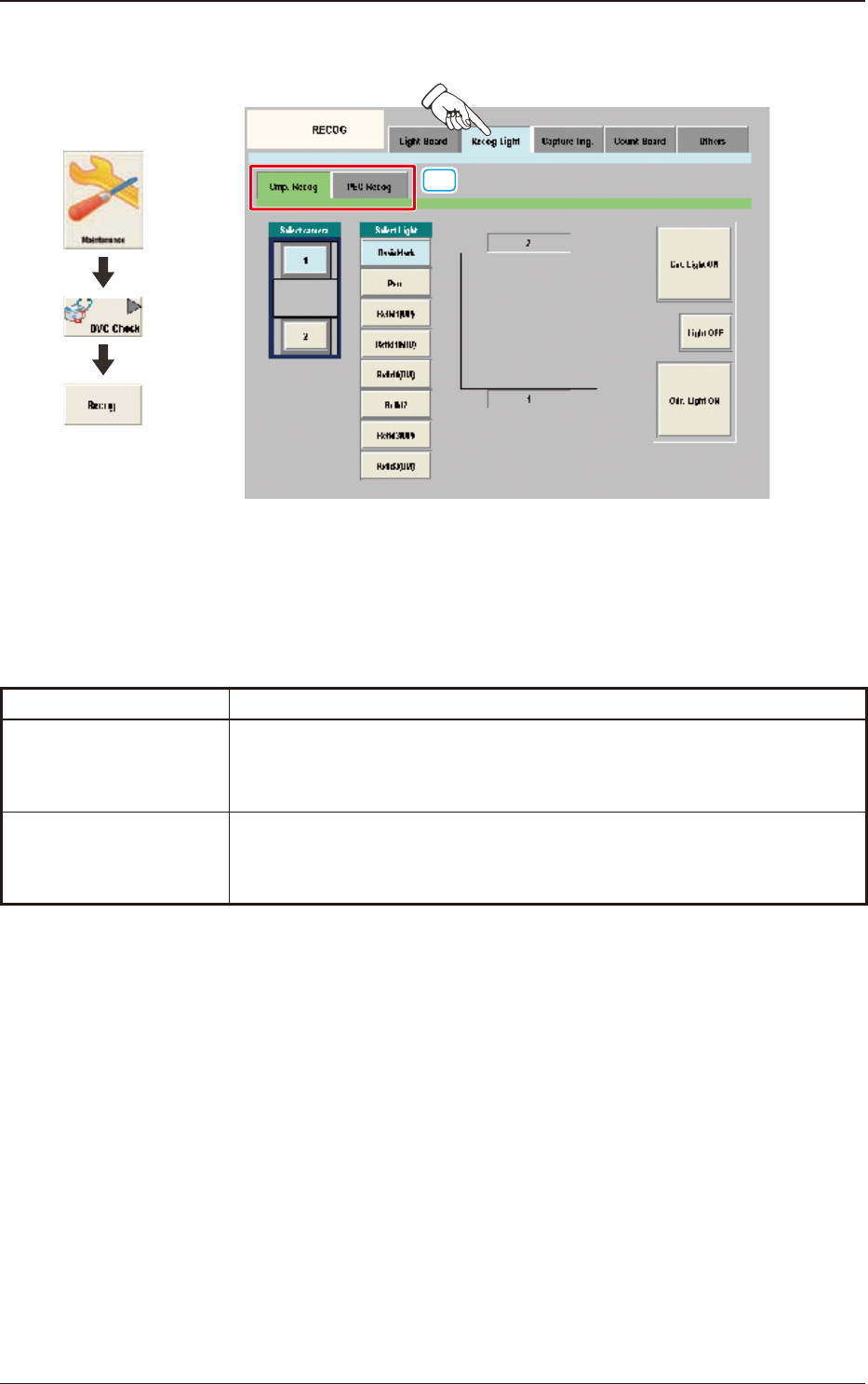

La schermata "Recog Light" è dotata delle seguenti due schede. Quando è
premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Cmp. Recog
Questa scheda permette di accendere l'illuminazione di riconoscimento
componenti nell'unità minima, e di confermare le condizioni di
collegamento del lo e le condizioni di illuminazione.
PEC Recog
Questa scheda permette di accendere l'illuminazione di riconoscimento
PEC, e di confermare le condizioni di collegamento del lo e le condizioni
di illuminazione.
T3A12
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-91
6.3.2.1 "Cmp. Recog"

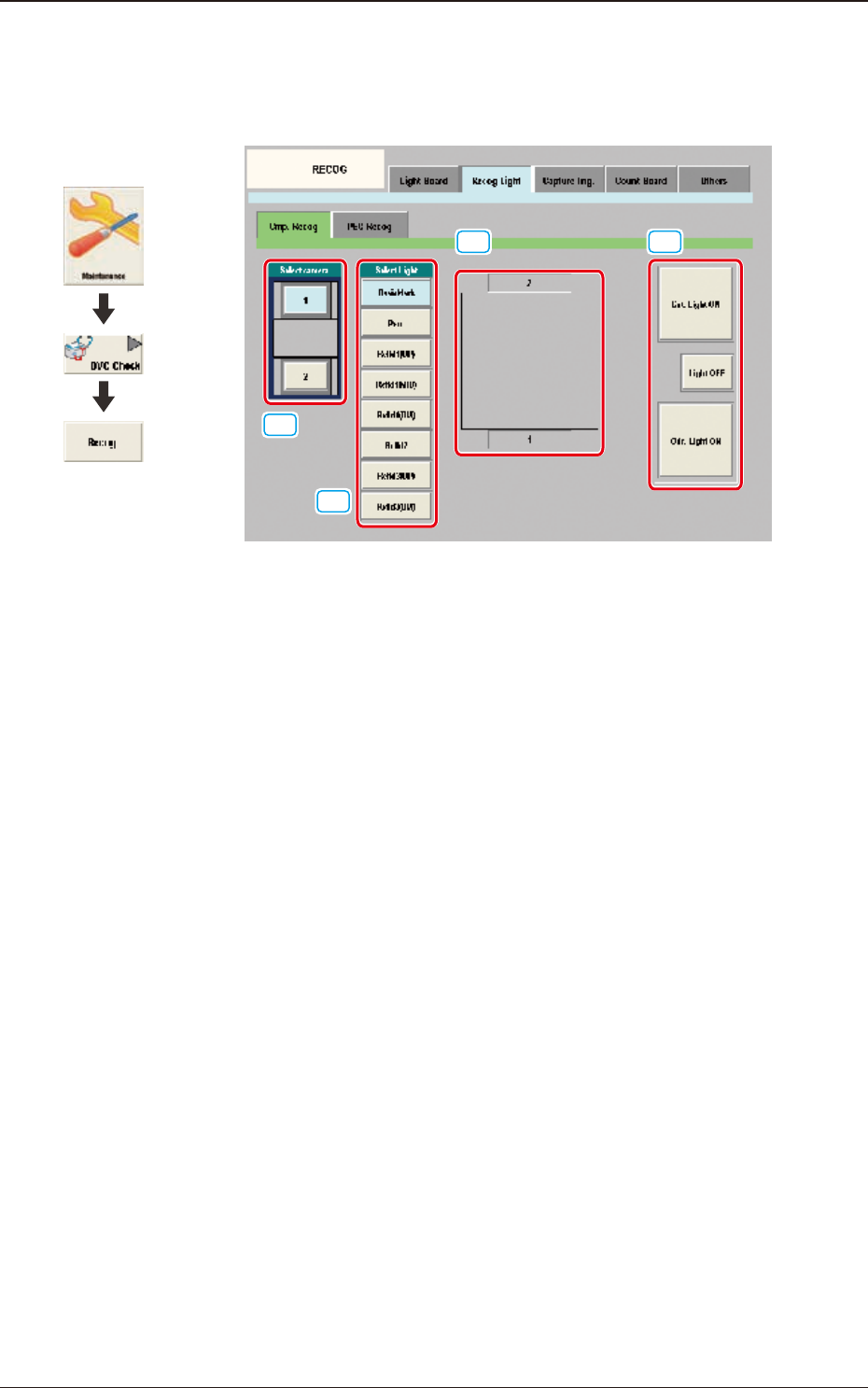

Quando nella scheda [Recog Light] è premuta la scheda [Cmp. Recog], è
visualizzata la scheda che segue.
[1]
[2]
[3] [4]
F3A74
[1] Tasti Select camera
Sono visualizzati i tasti che mostrano le posizioni delle telecamere di
riconoscimento componenti. Utilizzando questi tasti, è selezionata la
telecamera di riconoscimento componenti per vericare l'illuminazione di
riconoscimento componenti.
[2] Tasti di selezione illuminazione di riconoscimento
Utilizzando questi tasti, è selezionato il pattern di illuminazione da
controllare.
[3] Sezione di visualizzazione immagini illuminazione di riconoscimento
È visualizzata l'immagine illuminazione di riconoscimento.
Il pattern di illuminazione di riconoscimento è cambiato in base al pattern
di illuminazione selezionato utilizzando i tasti di selezione illuminazione di
riconoscimento [2].
[4] Tasto [Cnt. Light ON]
Quando è premuto questo tasto, l'illuminazione di riconoscimento selezionata
al punto [2] resta accesa di continuo.
Tasto [Light OFF]
Quando è premuto questo tasto, è spenta l'illuminazione di riconoscimento
che è stata accesa in modo continuo.
Tasto [Odr. Light ON]
Tutta l’illuminazione di riconoscimento mostrata al punto [2] è accesa o
spenta consecutivamente.
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-92
• Procedura di conferma illuminazione di riconoscimento componenti
Procedure
(1) Utilizzando il tasto [1], selezionare la telecamera di riconoscimento
componenti per la quale eseguire la conferma.
(2) Utilizzando il tasto [2], selezionare il pattern di illuminazione per il quale
eseguire la conferma.
(3) Utilizzando il tasto [4], selezionare le condizioni di illuminazione.
(La lampada è accesa in base alle condizioni di illuminazione selezionate).
Note
Le lampade correntemente accese sono indicate in giallo.
1303-001
6.3 Schermata "RECOG"
