3OM-1842
2-161303-001
2.1 Schermata "Device Offset"
2.1.11 Scheda "Mark-Standby"
[1] [2]
F3B16
[1] XY Dclr [Standby]
0 [%] a 45 [%]
In queste caselle è visualizzato il tasso di riduzione velocità XY.
[2] Head 1, 2
X [mm], Y [mm]
La deviazione della testina X, Y quando la testina è spostata dalla marcatura
di riferimento alla posizione di attesa è corretta sulla base del tasso di
riduzione velocità XY.
Grafica dello
svolgimento
3OM-1842
2-171303-001
2.1 Schermata "Device Offset"

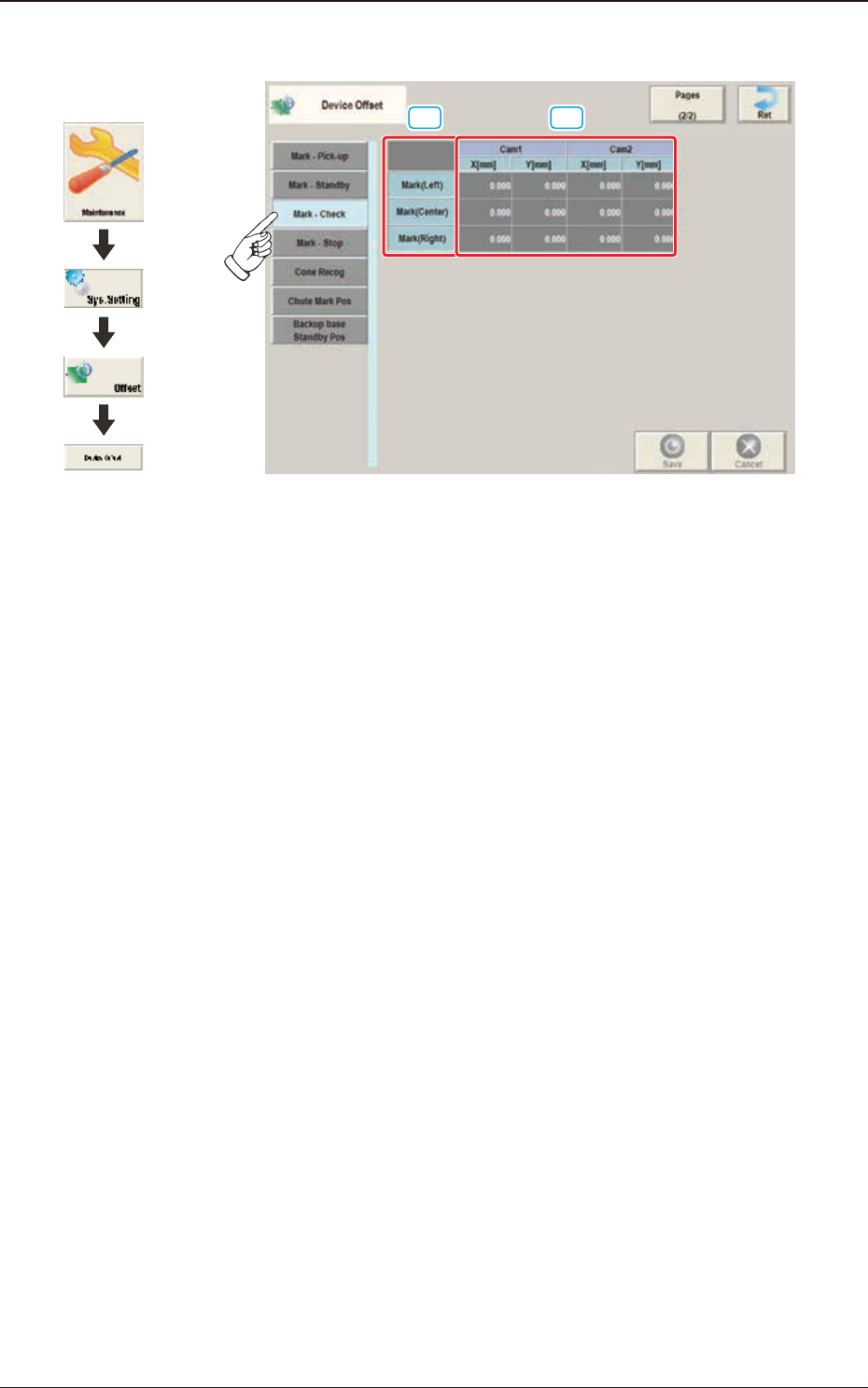

2.1.12 Scheda "Mark-Check"
[1] [2]
F3B17
[1] Mark
In queste caselle è visualizzata la posizione di riferimento della marcatura.
[2] Cam 1, 2
X [mm], Y [mm]
È regolata la deviazione della posizione XY della telecamera nel controllo
della marcatura di riferimento.
Grafica dello
svolgimento
3OM-1842
2-181303-001
2.1 Schermata "Device Offset"
2.1.13 Scheda "Mark-Stop"
[1] [2]
F3B18
[1] Cam 1, 2
Sono visualizzate le marcature di ciascuna telecamera.
[2] Head 1, 2
X [mm], Y [mm]
La compensazione della marcatura di riferimento (stop check) in base alla
telecamera e a ciascuna marcatura, è regolata.
Grafica dello
svolgimento
