6.3.3.1 Scheda "Cmp. Recog"
Quando nella scheda [Recog Light] è premuta la scheda [Cmp. Recog], è
visualizzata la scheda che segue.
[1]
[3]
[2]
F3A77
[1] Select camera
Sono visualizzati i tasti che mostrano le posizioni delle telecamere di
riconoscimento componenti.
In questa sezione è selezionata la telecamera di riconoscimento componenti
per l’acquisizione dell'immagine del componente.
[2] Select Beam
In questa sezione è selezionato l’asse da controllare.
[3] Trigger Line Chk
Utilizzando questo tasto è selezionata la linea di trigger per l’acquisizione
dell'immagine del componente.
Camera Chk
Utilizzando questo tasto, la telecamera è controllata.
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-961303-001

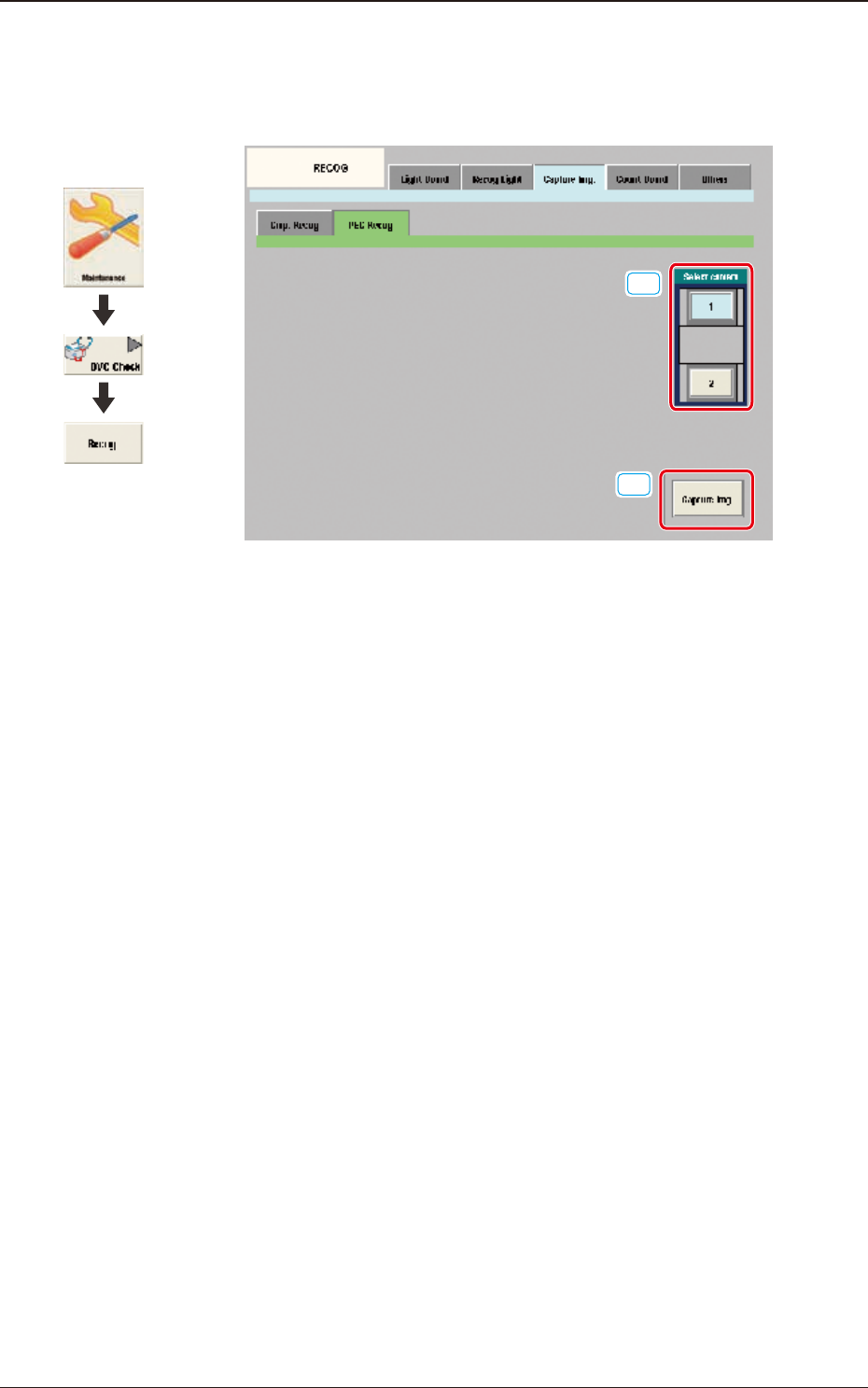

6.3.3.2 Scheda "PEC Recog"
Quando nella scheda "Capture Img." è premuta la scheda [PEC Recog], è
visualizzata la scheda che segue.
[1]
[2]
F3A78
[1] Select camera
Sono visualizzati i tasti che mostrano le posizioni delle telecamere di
riconoscimento PEC.
In questa sezione è selezionata la telecamera di riconoscimento PEC per
l’acquisizione dell'immagine del componente.
[2] Tasto [Capture Img.]
Utilizzando questo tasto l'immagine è acquisita utilizzando la telecamera
selezionata.
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-97

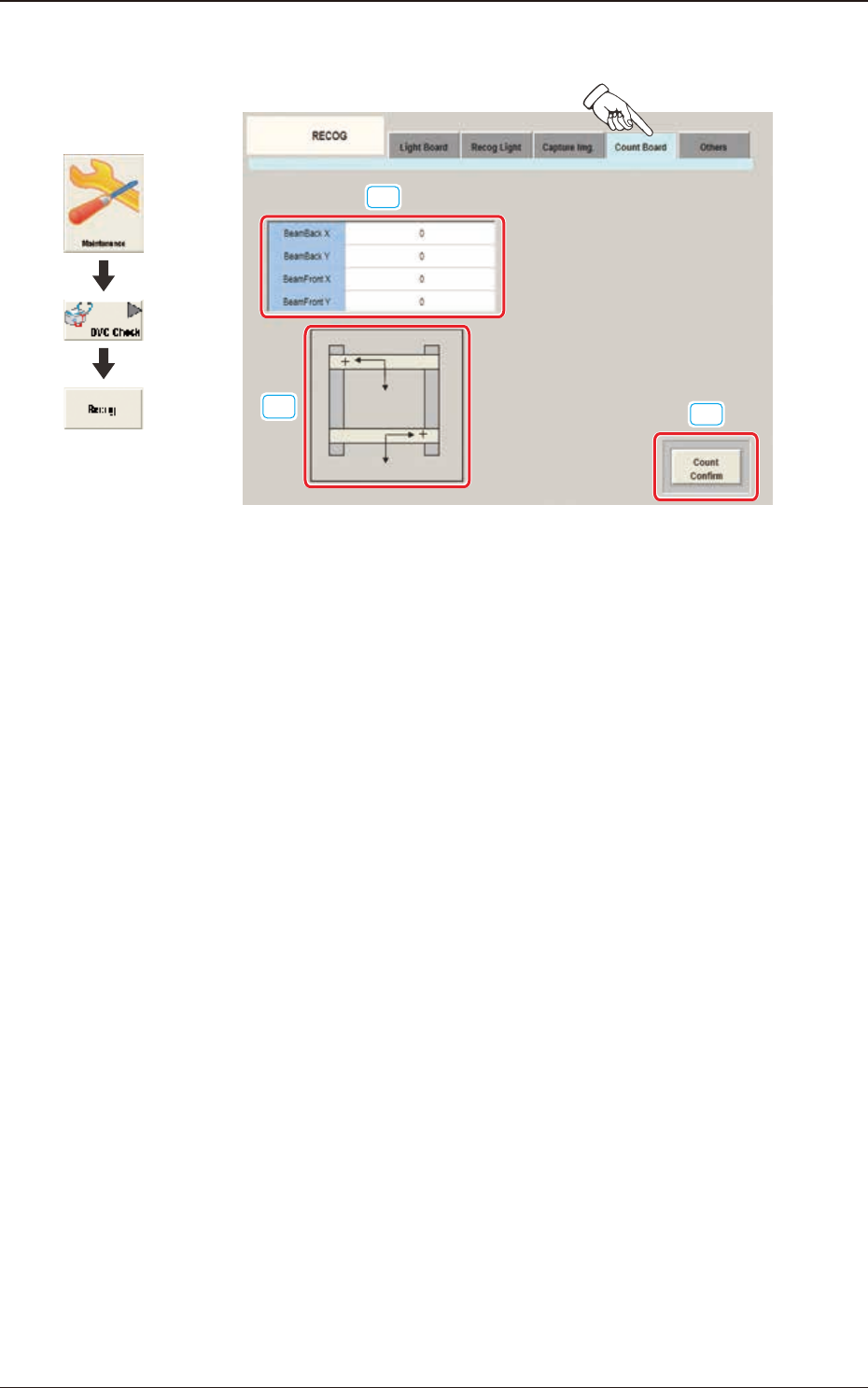

6.3.4 Scheda "Count Board"
[1]
[2]
[3]
F3A79
[1] BeamBack X, Y
BeamFront X, Y
In queste caselle sono visualizzati i valori di conteggio X, Y per ciascun asse.
[2] Immagine asse XY
Sono visualizzate le immagini X e Y.
[3] Tasto [Count Conrm]
Quando è premuto questo tasto, è controllato il valore di conteggio corrente.
Sono confermate la posizione di cambio e la direzione di aumento/
diminuzione del valore di conteggio visualizzate premendo manualmente
dell’asse e premendo il tasto [Count Conrm].
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
