3.3 Caricatore

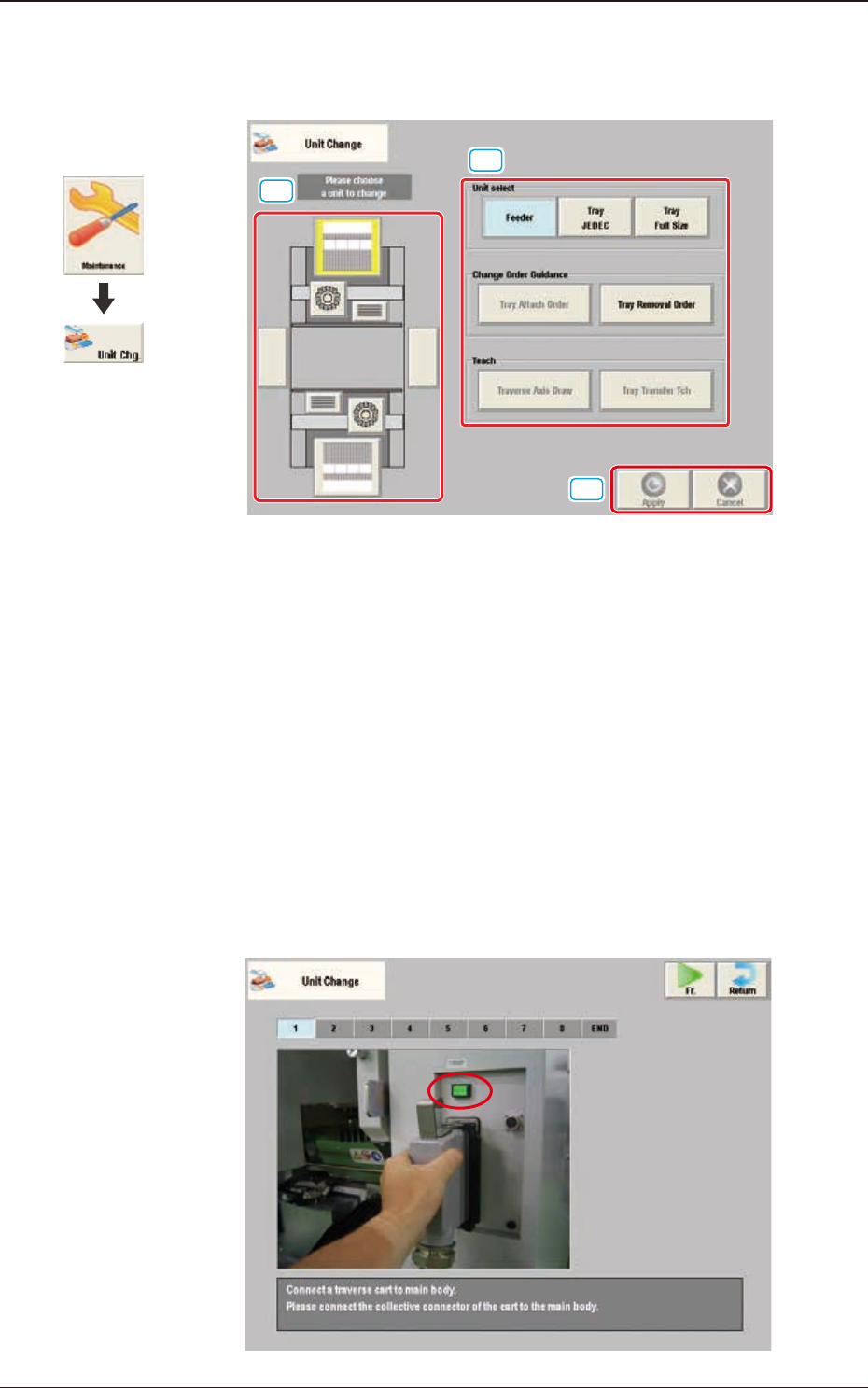

Quando è premuto il tasto caricatore, è visualizzata la schermata che segue.
[1]
[2]
[3]
F3A11
[1] Unit select
Tasto [Feeder] :
Quando è premuto questo tasto, è selezionata
l'unità con caricatore.
Tasto [Tray JEDEC] :
Quando è premuto questo tasto, è selezionato il
caricatore con cassetto JEDEC (opzione).
Tasto [Tray Full Size] :
Quando è premuto questo tasto, è selezionato il
caricatore con cassetto FULL (opzione).
[2] Change Order Guidance
Quando è premuto uno di questi tasti, è visualizzata la schermata di
installazione o rimozione di "Tray JEDEC" (Opzione) o "Tray Full-Size"
(Opzione).
Schermata "Change Order Guidance" F3A12
1303-001
Grafica dello
svolgimento
3.3 Caricatore
3OM-1842
1-121303-001
3.3 Caricatore
[3] Apprendimento
Tasto [Traverse Axis Draw]
Utilizzando questo tasto, l’apprendimento compensazione sezione trasversale
di ciascuna macchina è eseguito insegnando la posizione della marcatura che
si trova sulla sezione trasversale della ganascia del mandrino.
Note
Per questa operazione, è necessario il perno separato di apprendimento
sezione trasversale.
Tasto [Tray Transfer Tch]
Utilizzando questo tasto, è eseguito l'apprendimento consegna pallet.
Dopo aver collegato alla macchina principale il caricatore a cassetto
multistrato, selezionare l'apprendimento consegna.
Se questo apprendimento non è eseguito, il pallet non sarà consegnato
correttamente al carrello trasversale.
Reference
Fare riferimento al "Capitolo 3: Menu di manutenzione" del Volume 7 per
i dettagli.
3OM-1842
1-131303-001
4. Menu secondario "Unit Adj."
[1]
F3A13

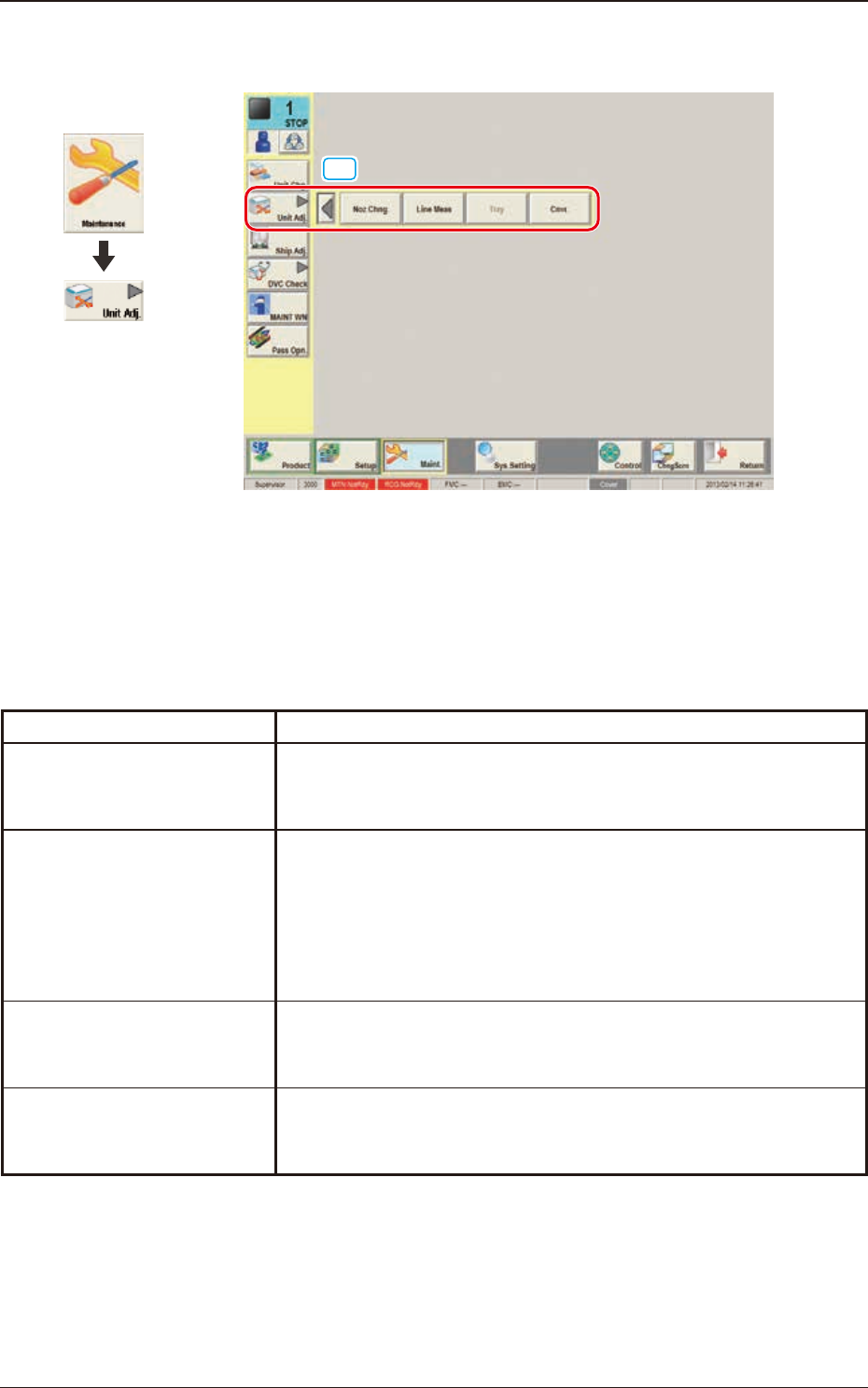

[1] Menu secondario "Unit Adj."
Su questo menu secondario sono disposti i tasti che seguono che possono
essere utilizzati per visualizzare le nestre operative per l'esecuzione di ogni
funzione di regolazione dell'unità.
Tasti di selezione funzione Descrizione
Noz Chng.
Quando è premuto questo tasto, è visualizzata la schermata
"NOZ. CHNG." che permette di eseguire manualmente un ciclo di
collegamento e di immagazzinamento dell'ugello di aspirazione.
Line Meas
Quando è quando è premuto questo tasto, è visualizzata la schermata
"LINE MEAS", che permette di visualizzare e registrare le modiche
nelle tracce E/NR (espresse da un graco o utilizzando valori
numerici) dei sensori di misurazione lineare su ciascuna testina di
posizionamento. "E/NR" sta per "Light Emitted and Not Received"
(luce emessa e non ricevuta).
Tray
Questo tasto è utilizzato quando è necessario regolare il caricatore a
cassetto (opzione).
Cnvr.
Questo tasto è utilizzato per la regolazione della larghezza del
convogliatore per l'impostazione generale o per l'impostazione
manuale.
T3A1
Grafica dello
svolgimento
4. Menu secondario "Unit Adj."
