7.4.6 料带传送齿轮部
蜗轮齿轮
每500万次或每三个月 清扫、注油

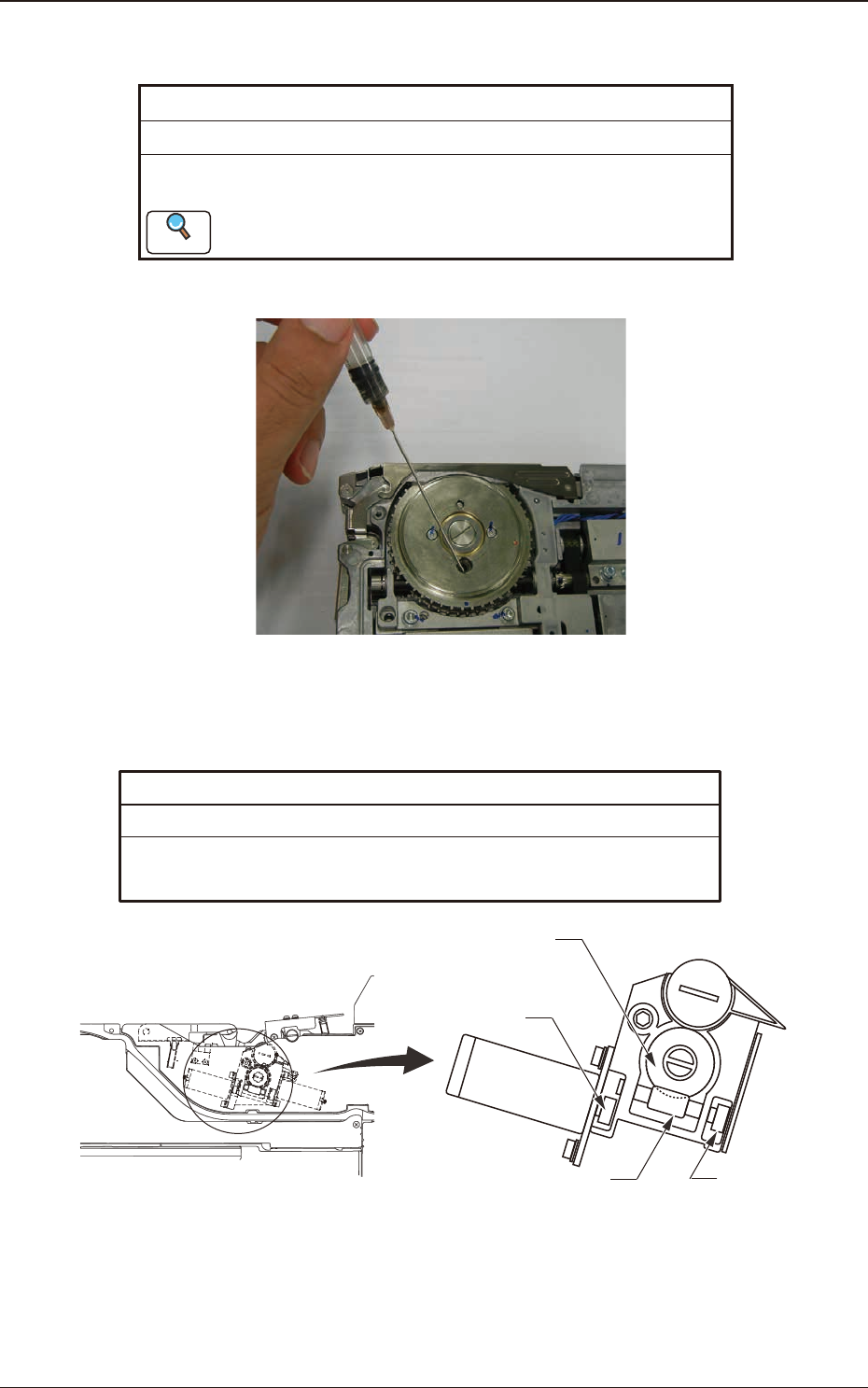

请拆卸机盖，用棉纱、竹探针擦去垃圾、灰尘后，用注油治具涂刷
MOLYNOC GREASE AP1。
详细内容请参照“7.5.2 链轮齿驱动齿轮部的润滑油涂刷方法”
。
Reference
Fig.G10
7.4.7 封口盖带上卷齿轮部
蜗轮车轮
蜗轮齿轮
平齿车轮
平齿车轮
平齿车轮、蜗轮齿轮、蜗轮车轮(右侧、左侧)
每500万次或每三个月 清扫、注油
请拆卸机盖，用棉纱、竹探针擦去垃圾、灰尘后，用注油治具涂刷
MOLYNOC GREASE AP1。
Fig.G11
7.4维护保养部位
OM-1744
7-10
1209-001
7.5维护保养方法
7.5 维护保养方法
7.5.1 机盖的拆卸、安装

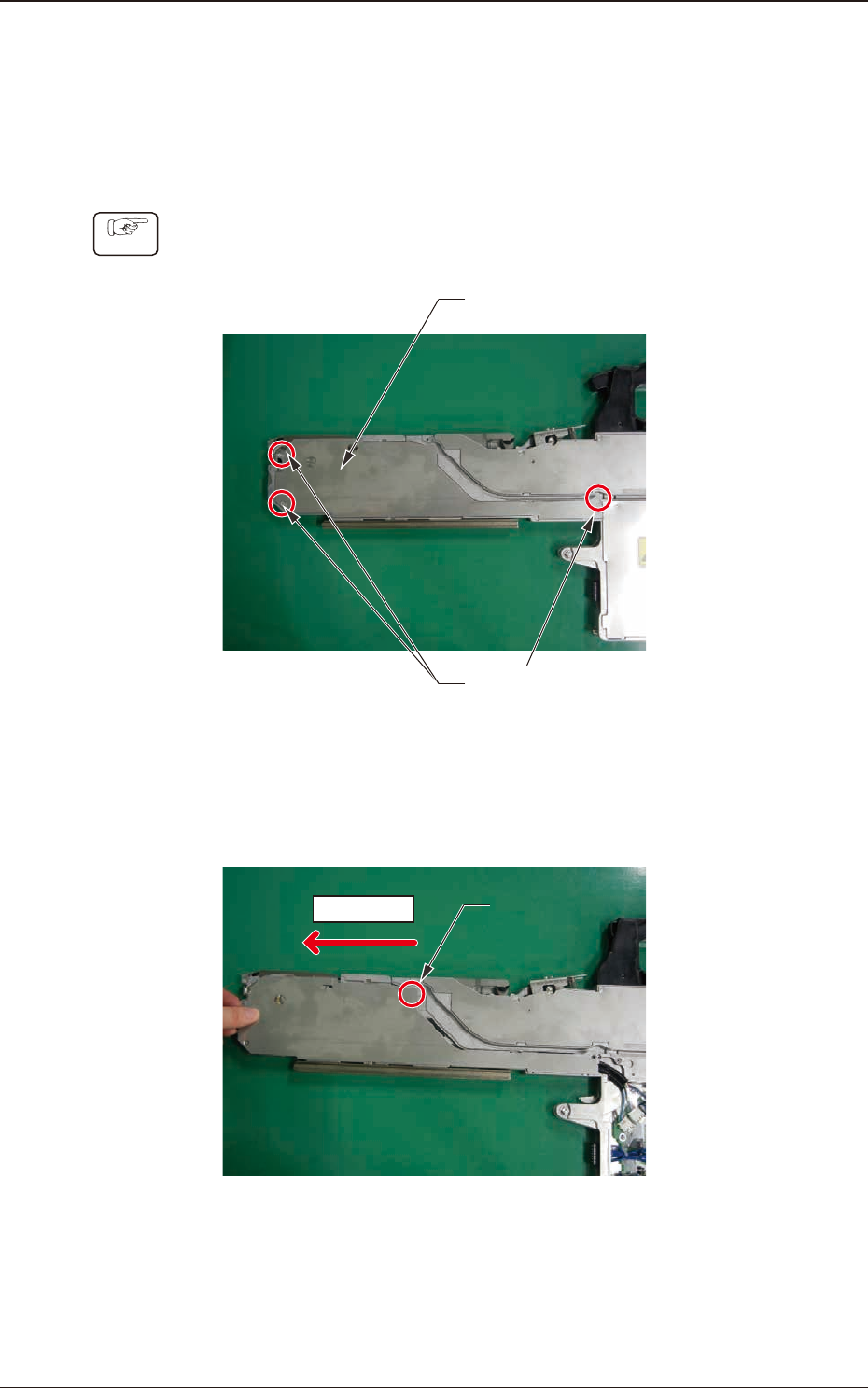

7.5.1.1左侧面机盖 1 的拆卸步骤
Procedure
(1) 拆卸固定左侧面机盖 1 的 3 处螺钉。
机盖固定螺钉
左侧面机盖 1
Fig.G12
(2)抓住左侧面机盖 1 的左侧，向箭头方向滑动拆卸。
若提起 A 部再滑动，会更容易拆卸。
滑动方向
A部
Fig.G13
OM-1744
7-11
1209-001
7.5维护保养方法

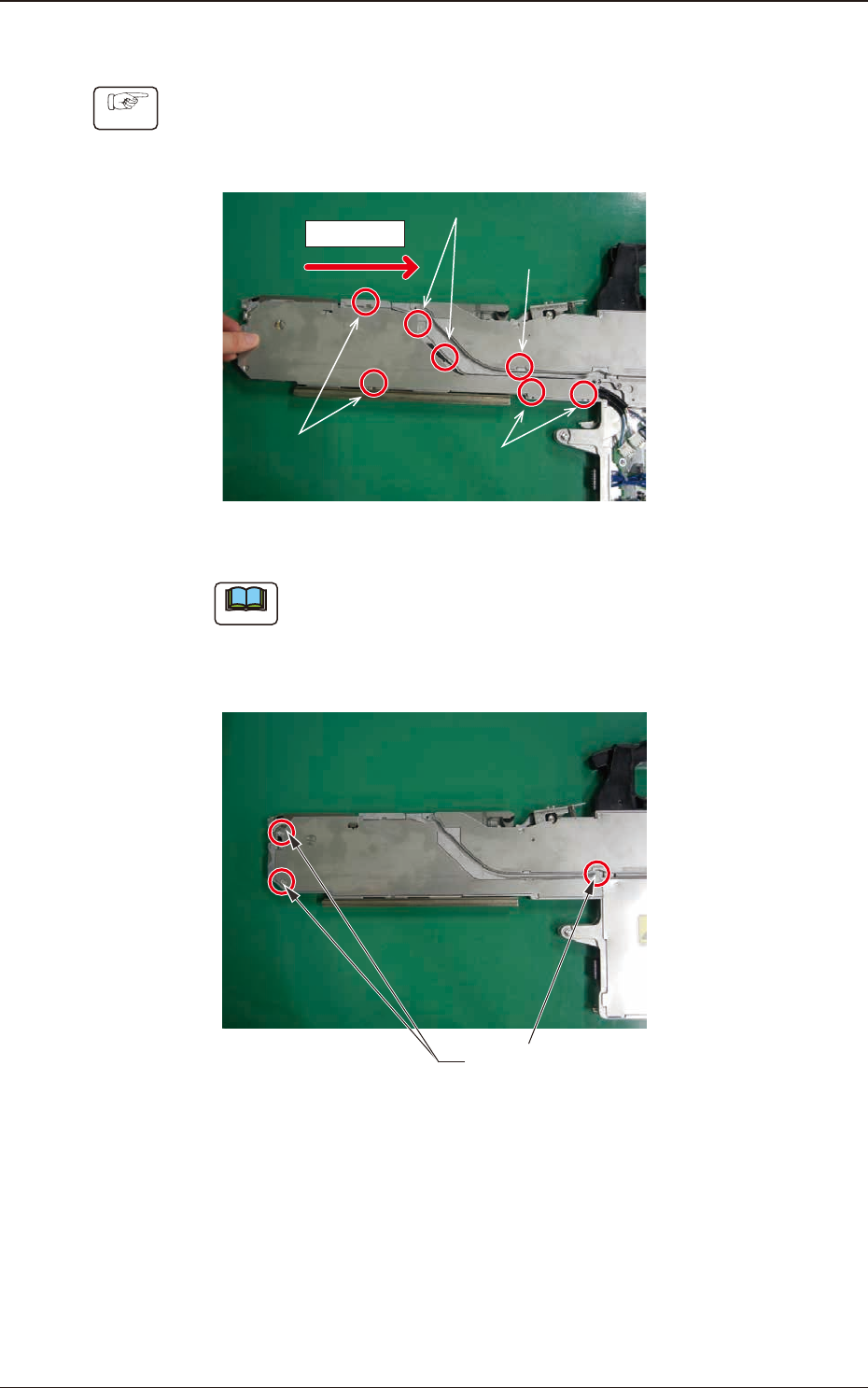

7.5.1.2左侧面机盖 1 的安装步骤
Procedure
(1)抓住左侧面机盖 1 的左侧，向箭头方向滑动安装。
按照下图所示①～④的步骤，将左侧面机盖 1 的爪部插入槽部之后，
边从上按住边滑动。
滑动方向
步骤②,2 处
步骤④,2 处
步骤③,1 处
步骤①,2 处
Fig.G14
Note
(a)安装左侧面机盖 1 之前，请拆卸线路板箱盖。
(b)安装机盖时，请注意不要夹住电缆。
(2)拧紧机盖固定螺钉，固定左侧面机盖 1。
机盖固定螺钉
Fig.G15
