7.2 维护保养准备
清扫及注油的准备
•
棉纱(剩布)
请尽可能使用不掉纱头的棉纱。
Notice
掉落的纱头会导致机器故障。
•
醇类
严禁在非指定部位使用。
•
细棒
清扫剥离部时需要。
请使用一般在市面上销售的类型。
•
气枪
严禁在非指定部位使用。
四处飞舞的垃圾和灰尘附着在可动部上会导致带式送料器故障。
•
吸尘器
将吸尘器的吸引口尖端变窄，有的部位就容易扫除。
•
棉棒 (SIGMA-F8 主机标准配件 )
擦拭传感器部附着的污垢时使用。
•
竹探针 (SIGMA-F8 主机标准配件 )
清除附着在传感器部的垃圾时使用。
•
润滑油注油治具 (SIGMA-F8 主机标准配件 )
用注射型治具进行涂刷作业。
( 每按一刻度，就会涂刷 0.1ml 的润滑油。)
•
润滑油注油治具用吸嘴 (SIGMA-F8 主机标准配件 )
用注射型治具进行涂刷作业。
•
润滑油
请使用 MOLYNOCGREASEAP1(NIPPONOILCORPORATION) 或同类产品。
MOLYNOCGREASEAP1(NIPPONOILCORPORATION) 的同类产品
TableG1
润滑油名称 厂家名称
DAPHNEM-No.1 IdemitsuKosanCo.,Ltd
JOMOLisonixGreaseMNo.1 JAPANENERGYCORPORATION
COSMOMOLYBDGREASENo.1 COSMOOILLUBRICANTS
BEACONQ2 ESSOOIL
GemicoMD2 TonenGeneralSekiyuK.K.
M5GREASE1 KYGNUS
1209-001
7.2维护保养准备
OM-1744
7-2
7.3 维护保养检查表
7.3.1 每日维护保养
TableG2
维护保养部位
作业 作业用具 检查
名称 参照图
抑制器部 抑制器
上面
Fig.G2 清扫 吸尘器、棉纱、牙刷
7.3.2 每周维护保养
TableG3
维护保养部位
作业 作业用具 检查
名称 参照图
抑制器部 滑道 Fig.G3 清扫 棉纱、醇类
抑制器
( 背面 )
Fig.G4 清扫 棉纱或棉棒、
醇类
剥离部 Fig.G5 清扫 棉棒或牙刷
封口盖带上卷部 料带引导槽
滚轴
Fig.G7 清扫 棉纱、醇类
芯片排出部 排出口 Fig.G8 清扫 气枪
连接处检出
单元部
料带引导槽 Fig.G9 清扫 棉棒、醇类
竹探针 ( 配件 )
7.3.3 每三个月维护保养
TableG4
维护保养部位
作业 作业用具 检查
名称 参照图
料带传送齿轮部
※
蜗轮齿轮 Fig.G10 清扫、
注油
棉纱、竹探针 ( 配件 )
注油治具
MOLYNOCGREASEAP1
封口盖带
上卷齿轮部
※
平齿车轮
蜗轮齿轮
Fig.G11 清扫、
注油
棉纱、竹探针 ( 配件 )
注油治具
MOLYNOCGREASEAP1
抑制器部 吸取位置 Fig.G6 点检、
调整
送料器调整治具JG-0209
(另售)
Note
※每 500 万次或每三个月 ( 以先达到的为准 ) 需进行 1 次维护保养。
1209-001
7.3维护保养检查表
OM-1744
7-3
7.4 维护保养部位

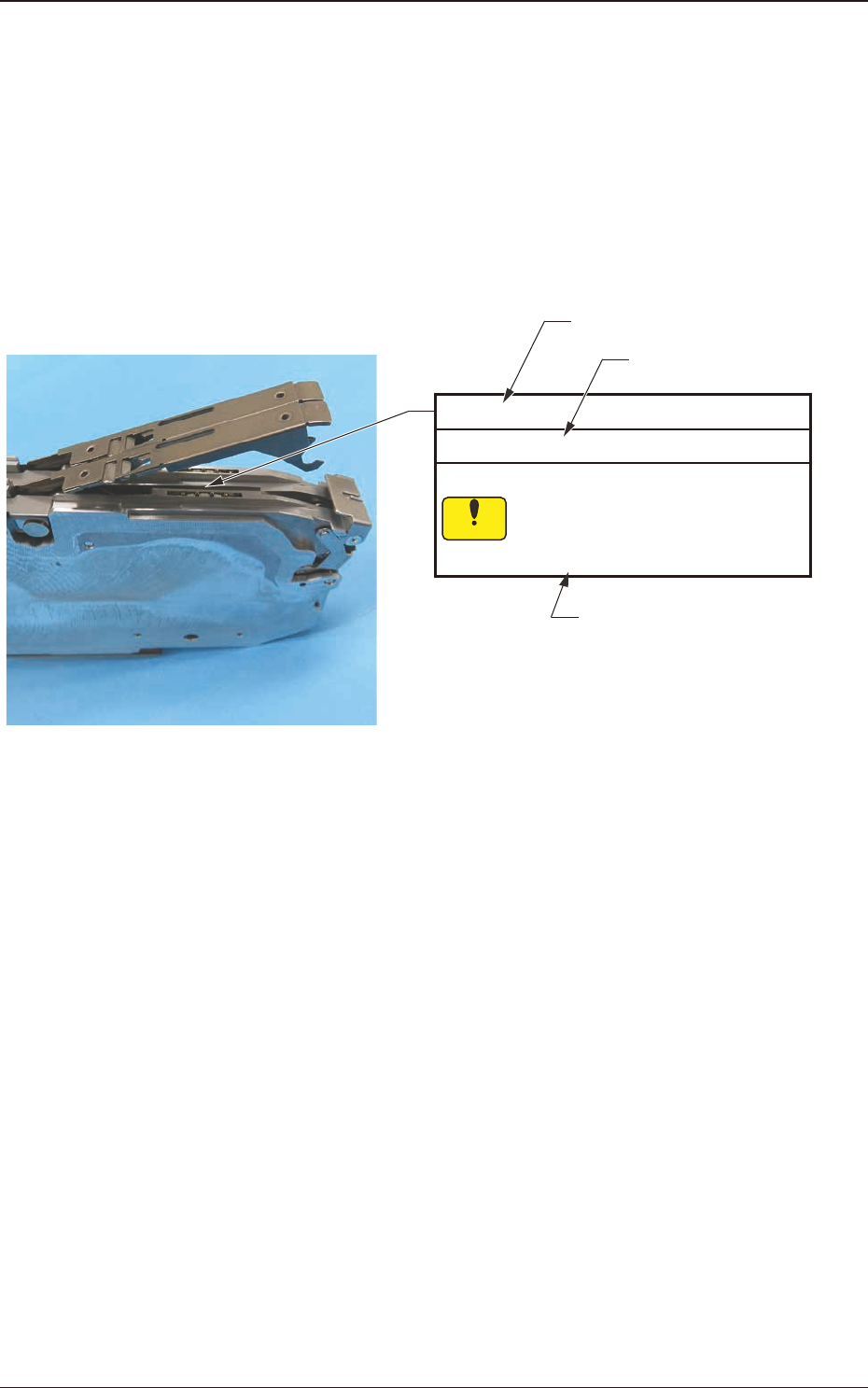

7.4.1 各部维护保养的查看方法
记载了带式送料器的各周期所需的维护保养。
用 GT-38080 说明。
除了特别注明以外，全部带式送料器共通。
点检、清扫、注油、调整部位的查看方法
滑道
每周 清扫
请抬起抑制器，用浸过醇类的棉纱清扫。
(a) 请拆卸磁铁板后进行。
(b) 在附着异物的状态下安装编带元件，
就会导致抑制器变形或吸取不良。
[1]
[2]
[3]
Notice
Fig.G1
[1]: 表示维护保养的部位。
[2]: 表示维护保养的周期与内容。
[3]: 表示维护保养的详细内容。
