Notice 请参考 FB39， 收纳时不要弄错正反面， 不要使收纳磁铁板从机盖露出。 正:磁铁板收纳在机盖内。 误:磁铁板从机盖露出。 Fig.B24 1209-001 2.6磁铁板的使用 OM-1744 2-19
2.6 磁铁板的使用
在 8mm 宽双重带式送料器，为了稳定片状元件的吸取姿势，将磁铁板安装到
滑道部。
但是，根据片状元件的种类、大小、材质，磁力效果也有所差别。
另外，根据片状元件，磁性有可能带给元件特性或片状元件的吸取姿势不良
影响。
Note
在确认影响的基础上，如果有不良影响时，请拆卸磁铁板后使用。

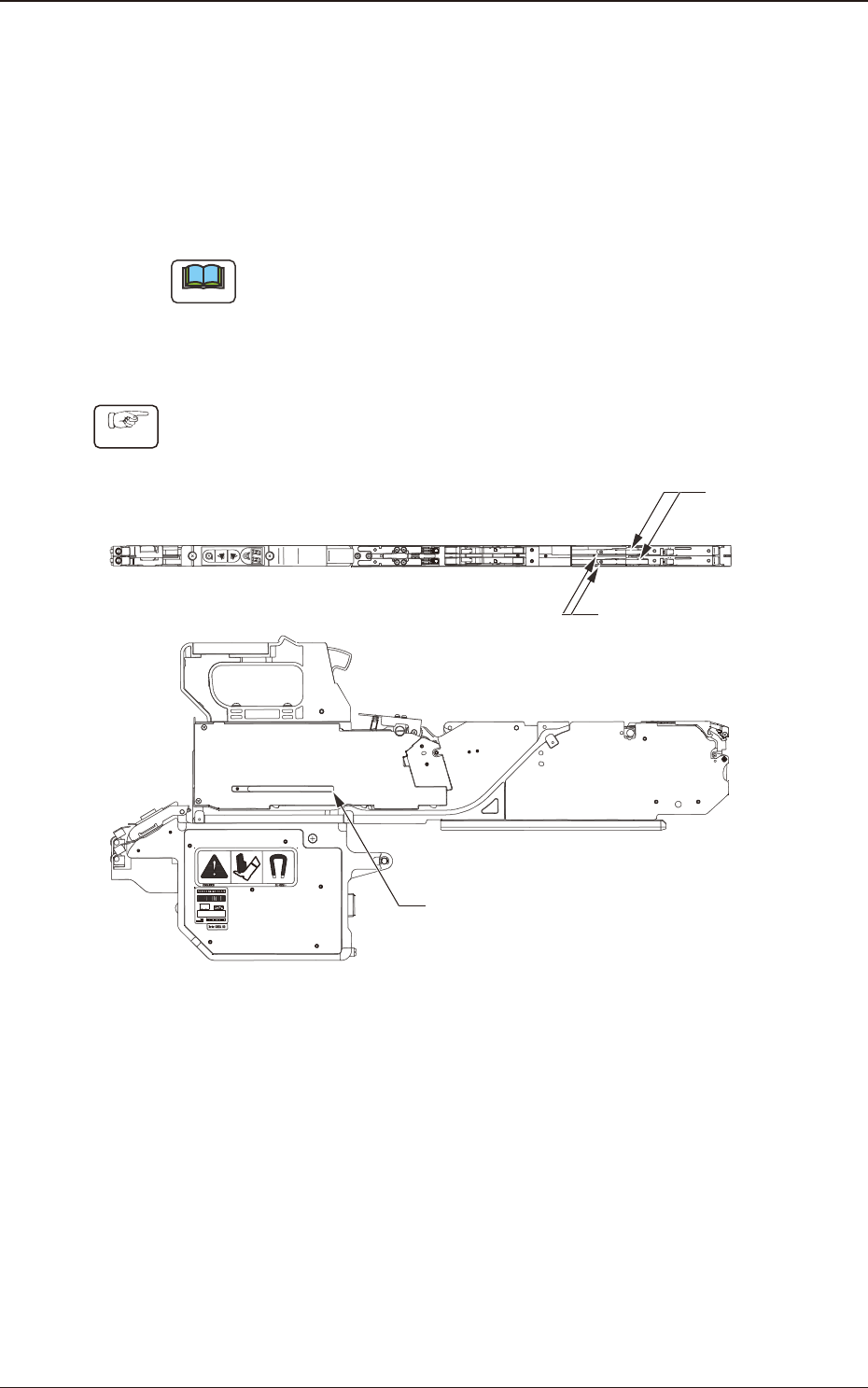

2.6.1 磁铁板的拆卸方法
Procedure
(1)拧松固定螺钉 ( 圆头螺钉 )，拆卸磁铁板，将磁铁板安装到收纳部。
磁铁板
固定螺钉
( 圆头螺钉 )
磁铁板收纳部
Fig.B23
1209-001
2.6磁铁板的使用
OM-1744
2-18

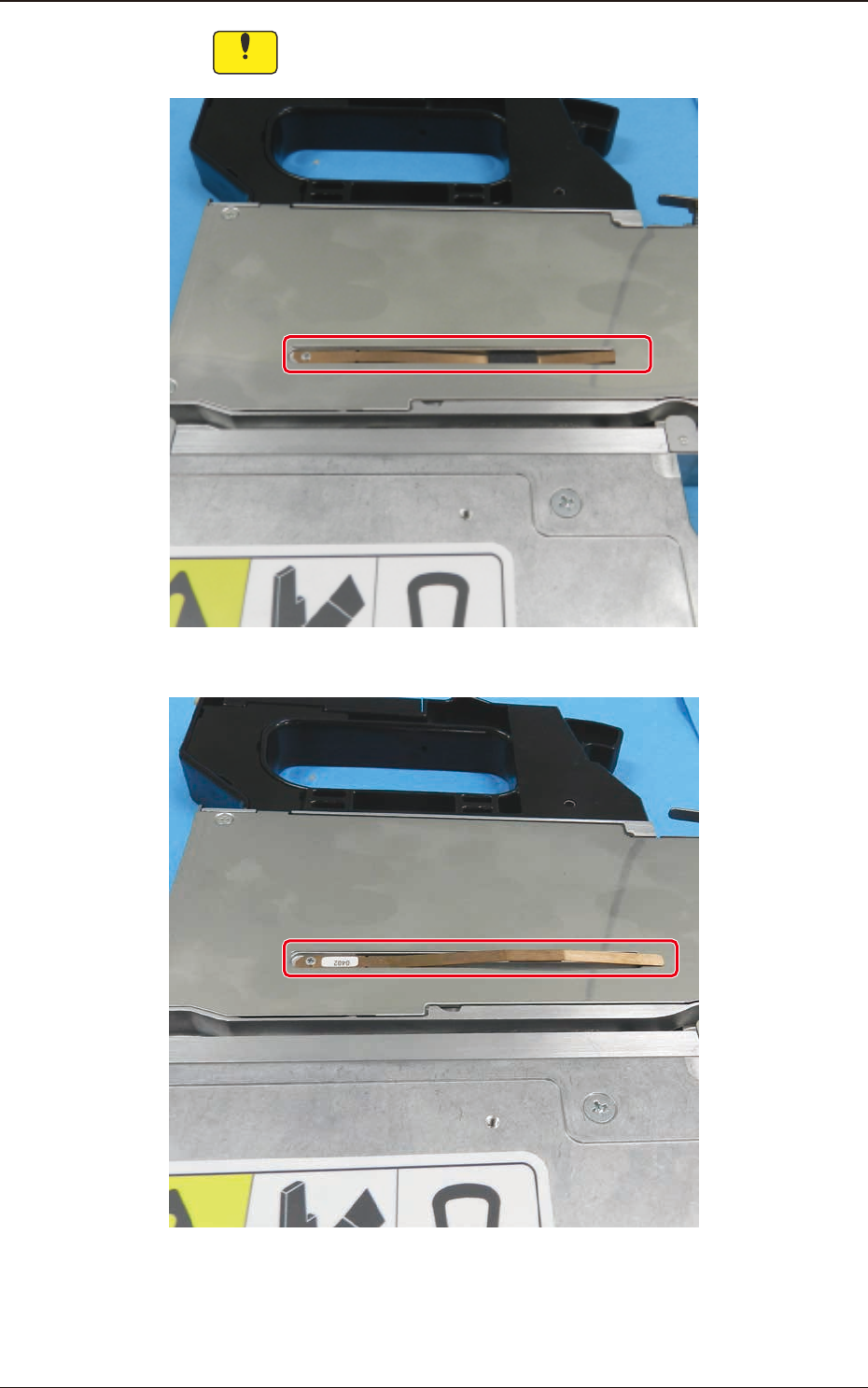

Notice
请参考 FB39，收纳时不要弄错正反面，不要使收纳磁铁板从机盖露出。
正:磁铁板收纳在机盖内。
误:磁铁板从机盖露出。
Fig.B24
1209-001
2.6磁铁板的使用
OM-1744
2-19

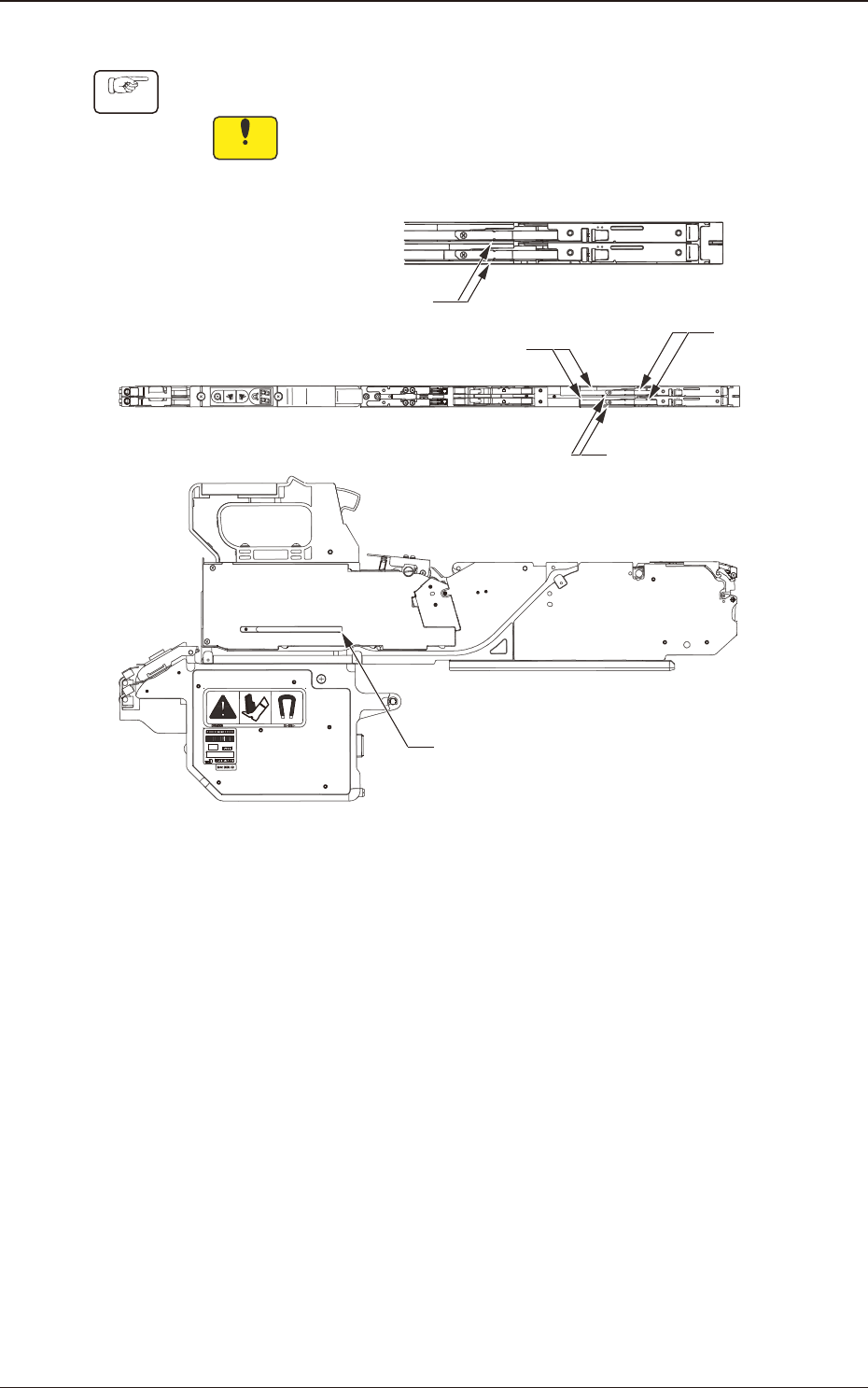

2.6.2 磁铁板的安装方法
Procedure
(1)拧松固定螺钉 ( 圆头螺钉 )，拆卸磁铁板，安装到滑道部。
Notice
(a) 请确认滑道槽内没有异物。
(b) 将 0.1 ～ 0.5mm 的板 ( 厚度规、纸等 ) 夹入滑道壁和磁铁板之间，
拧紧固定螺钉。
磁铁板
固定螺钉
( 圆头螺钉 )
磁铁板收纳部
0.1mm ～ 0.5mm 的板
( 厚度规、纸等 )
滑道部
Fig.B25
1209-001
2.6磁铁板的使用
OM-1744
2-20
