1209-001 2.1纸带及压纹带的安装步骤 (11) 放下抑制器的状态下，按下顶端钩的上部，固定抑制器。 用顶端钩固定抑制器 顶端钩 按下 Fig.B10 通知 用顶端钩锁定好抑制器。 若在抑制器悬浮的状态下使用带式送料器，会导致装置 (SIGMA-F8) 的损坏或吸取不良。 OM-1744 2-7
(7)在滑道部安装料带时，使料带链轮齿孔和链轮销相吻合。
(8)确认装料带上的片状元件是否齐整。
(9)轻轻放下抑制器。
请按下抑制器，以免抑制器搭上滑道等。
(10)确认剥离部是否夹住了封口盖带或片状元件。

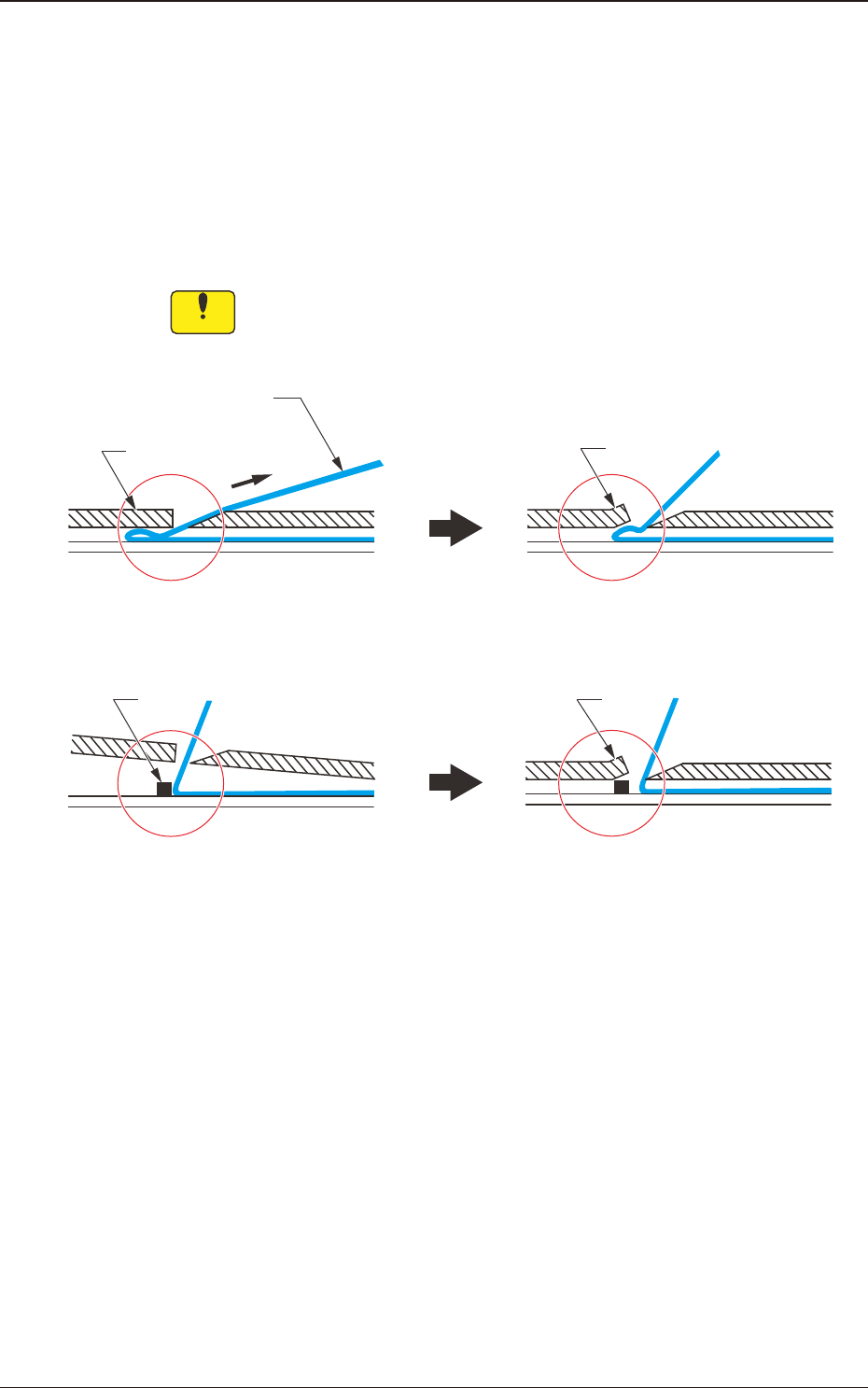

Notice
在封口盖带或片状元件被抑制器夹住的情况下进行作业，会导致剥离部变
形、吸取不良。
被夹住时，请抬起抑制器，不要硬拽。
在封口盖带被抑制器夹住的情况下
进行作业……
有可能导致剥离部的变形。
装料带上面搭载异物的情况下
放下抑制器……
有可能导致剥离部的变形。
変 形
異 物
变 形
封口盖带
抑制器
Fig.B9
1209-001
2.1纸带及压纹带的安装步骤
OM-1744
2-6
1209-001
2.1纸带及压纹带的安装步骤

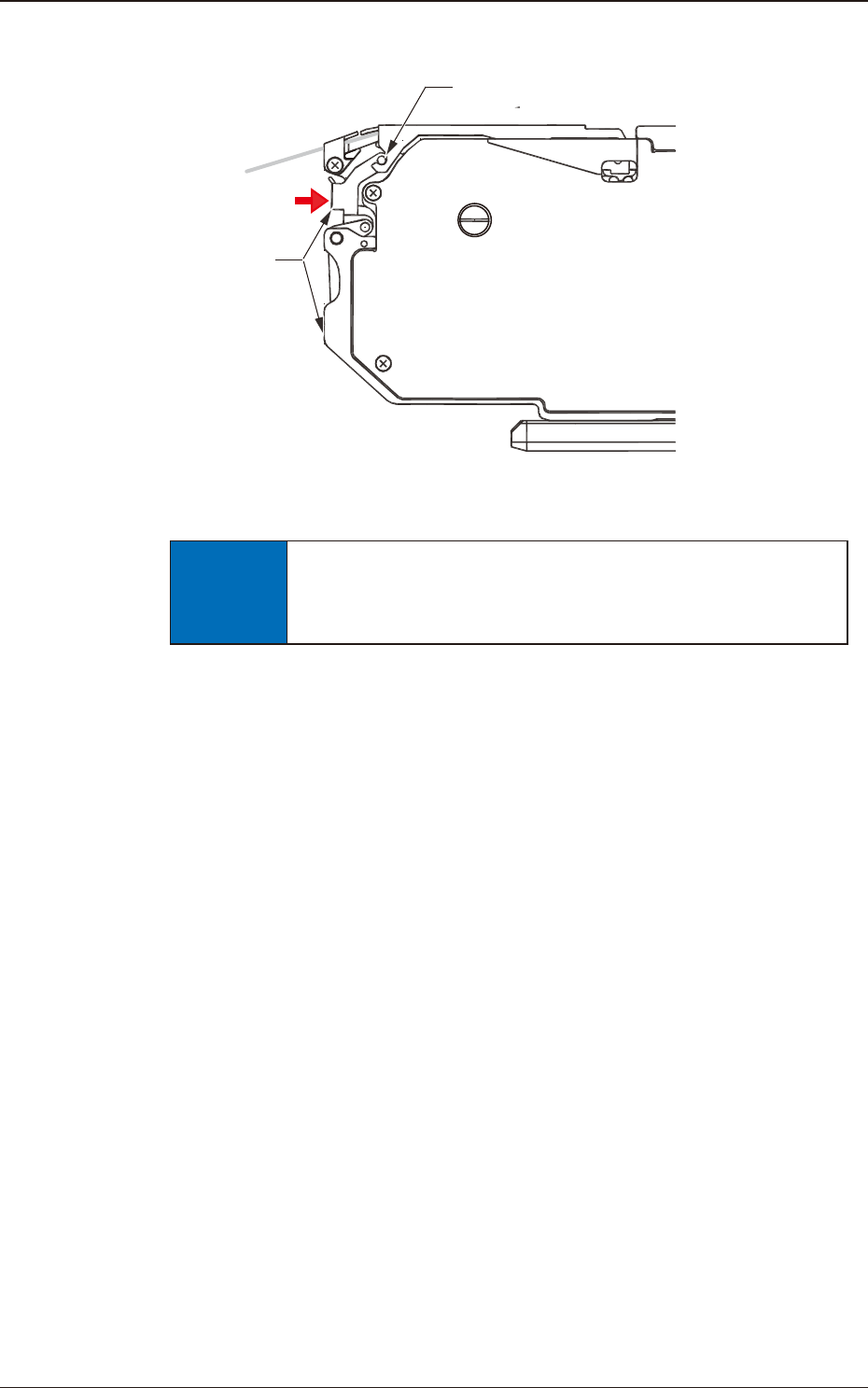

(11)放下抑制器的状态下，按下顶端钩的上部，固定抑制器。
用顶端钩固定抑制器
顶端钩
按下
Fig.B10
通知
用顶端钩锁定好抑制器。
若在抑制器悬浮的状态下使用带式送料器，会导致装置
(SIGMA-F8) 的损坏或吸取不良。
OM-1744
2-7
1209-001
2.1纸带及压纹带的安装步骤

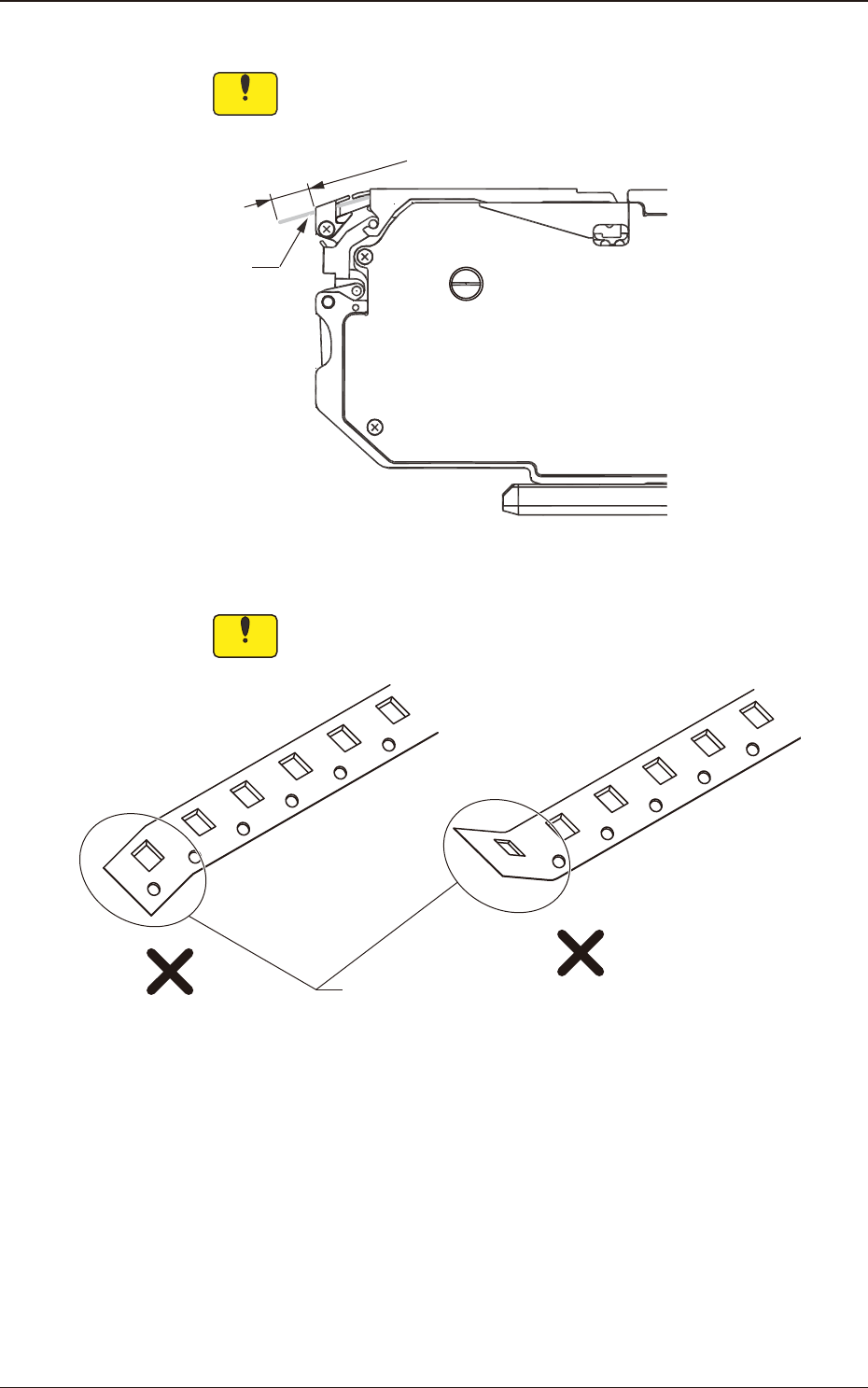

(12)料带前端留出 5 ～ 10mm 后，用剪刀剪切。
Notice
请使用不会剪到手指的剪刀，一张一张剪切料带。
料带
5 ～ 10 ㎜
Fig.B11
Notice
剪切料带时，请不要弄折顶端。
安装在装置 (SIGMA-F8) 上的切割器有时无法准确剪切料带。
弯曲
Fig.B12
OM-1744
2-8
