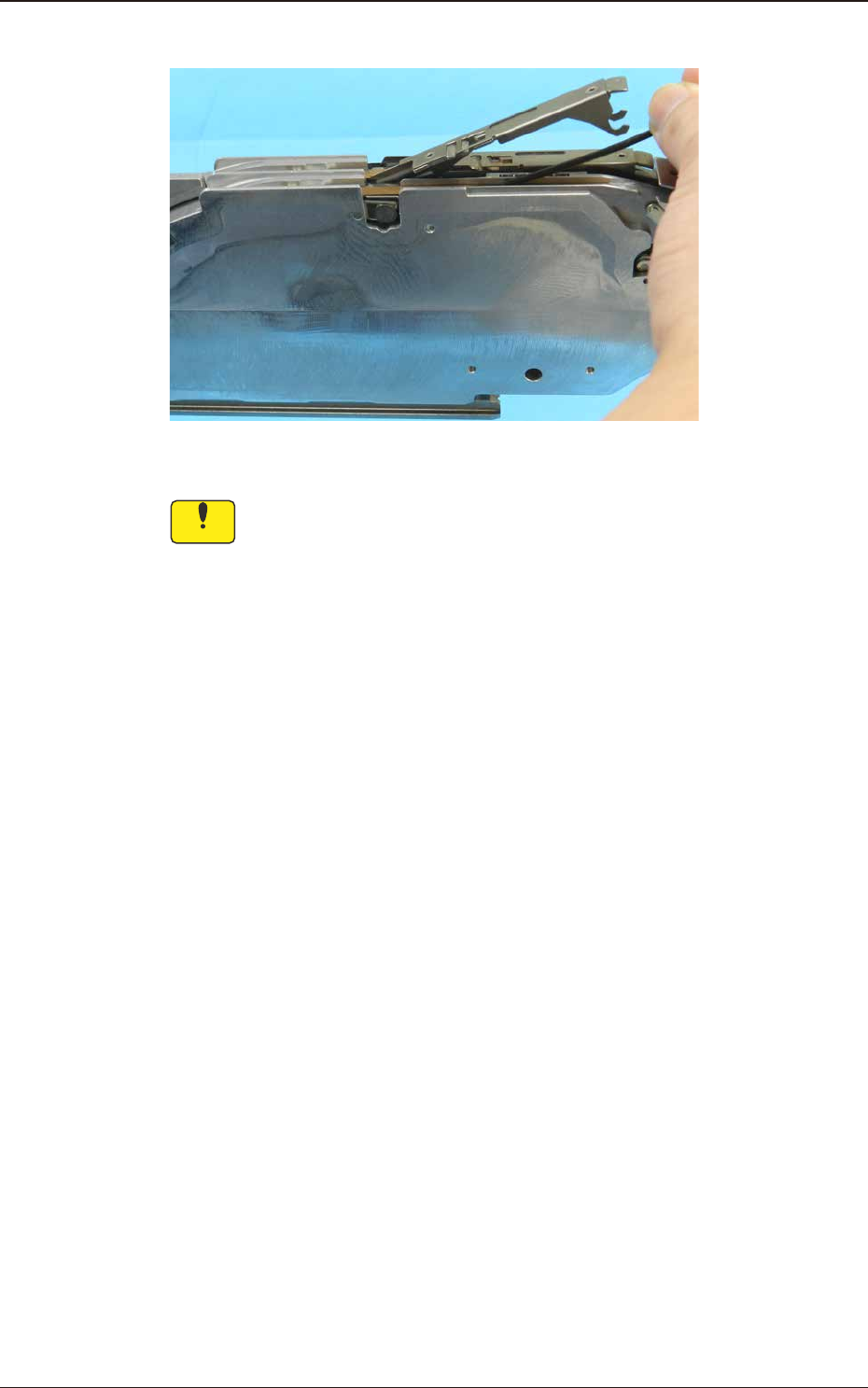

(2)固定后，确认下压磁铁板后放开时是否顺畅返回到上面。
Fig.B26
Notice
(a)如果磁铁板不能顺畅上下移动，就会削弱片状元件的动作稳定效果。
不能顺畅上下移动时，请重新安装磁铁板。
(b)如果磁铁板变形，就会削弱片状元件的动作稳定效果。
使用时，请注意不要使其变形。
1209-001
2.6磁铁板的使用
OM-1744
2-21
1209-001
2.7 8mm 用封口盖带张紧力控制杆部弹簧的设定
•

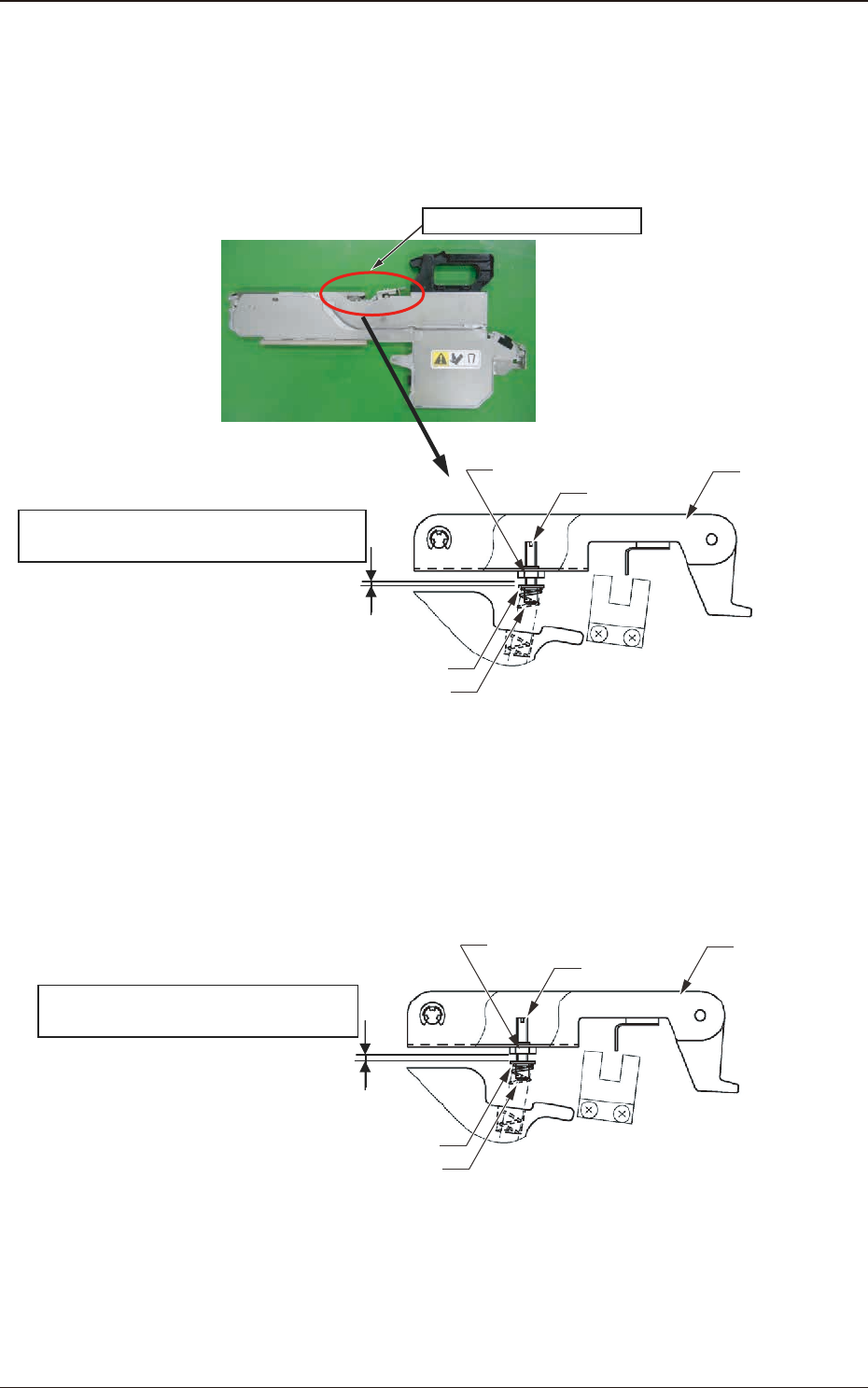

封口盖带张紧力控制杆部弹簧的标准设定值
关于弹簧的标准设定值，调整螺丝的凸缘部和六角螺母的间隙尺寸为
0.7mm。
封口盖带张紧力控制杆部
调整螺丝
调整螺丝的凸缘部
弹簧
张紧力控制杆
张紧力控制杆部弹簧设定位置
标准设定位置:凸缘和螺母的间隙为0.7mm
六角螺母
Fig.B27
•
带式送料器动作中的封口盖带上卷异常 (E1 异常 ) 多发时的设定
根据封口盖带的种类，弹簧设定标准的时候有不能正常上卷、卷入到
抑制器的剥离间隙部的情况。
多发这种异常时，如下图所示变更张紧力控制杆部弹簧的设定。
调整螺丝
调整螺丝的凸缘部
弹簧
张紧力控制杆
张紧力控制杆部弹簧设定位置
变更位置:凸缘和螺母的间隙为1.7mm
六角螺母
Fig.B28
2.78mm 用封口盖带张紧力控制杆部弹簧的设定
OM-1744
2-22
1209-001
•
调整方法
Procedure
(1)拧松六角螺母。
(2)用一字形螺丝刀按顺时针方向拧入 3 次调整螺丝上面的沟槽。
( 从标准位置拧入 3 次便是约 1.7mm，编带上卷力为标准的 1.2 倍。)
(3)将六角螺母返回到上面位置固定。
2.78mm 用封口盖带张紧力控制杆部弹簧的设定
OM-1744
2-23
