1209-001
6. 接合
通过在运行中进行接合，不用停止生产运行就能将编带元件补给到带式送料
器上。
6.1 接合准备
进行接合时，需要在接合作业前设定装置主机的接合。
并且，接合作业需要料带切割治具和接合胶带。
另外，接合胶带需要根据编带的带宽分别使用。
•

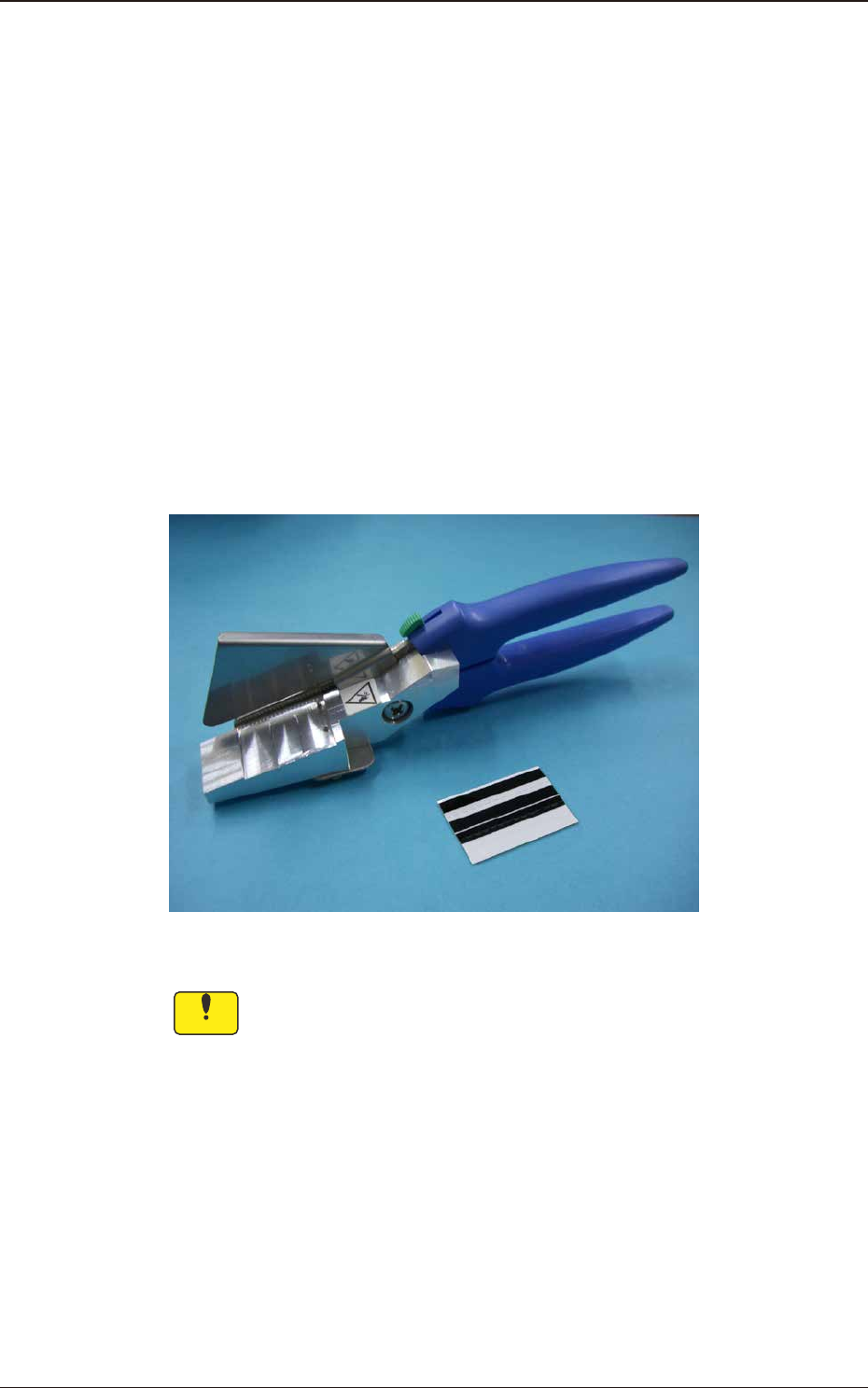

料带切割治具
KJ3-MY045-10 : 对应 8 ～ 32mm 宽料带
•
接合胶带
KYK-M860E-00 : 对应 8mm 宽
Fig.F1料带切割治具和接合胶带
Notice
接合胶带的保质期是出厂后 1 年。
请在 30℃以下、避免阳光直射的场所保管接合胶带。
保管在 40℃以上的场所或阳光直射的场所时，即使在保质期内也会降低接
合胶带的粘合力。
6.接合
OM-1744
6-1
1209-001
6.2 接合前的装置主机的设定
Note
进行接合作业时，首先需要设定装置主机。
Reference
有关
“
料带连接补给 ( 接合 )
”
界面的说明，请参照主机使用说明书
“
第二
卷第一章4.2.8料带连接补给
”
章节。
6.2.1 接合停止以及预告条件的设定
Procedure
(1)按生产运行界面的[指定运行方式 ] 按钮。
( 显示
“
指定运行方式
”
选项卡。)
(2)按 [ 料带连接补给 ] 按钮。
( 显示
“
料带连接补给
”
界面。)

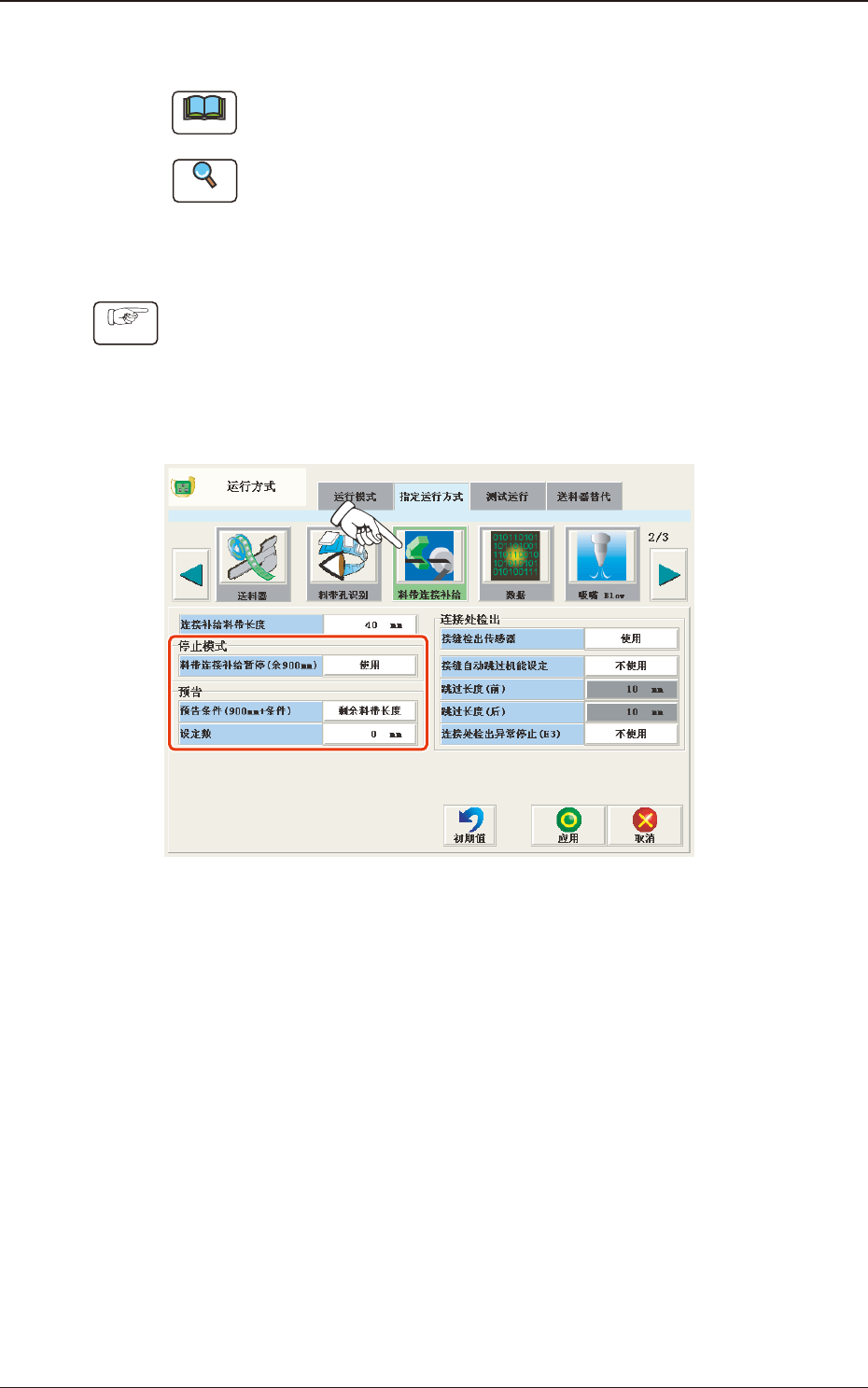

Fig.F2
“
料带连接补给
”
界面
(3)
“
停止模式
”
的
“
料带连接补给暂停 ( 接合等待 )( 余 900mm)
”
中选择
“
使
用
”
。
6.2接合前的装置主机的设定
OM-1744
6-2
1209-001
(4)设定表示接合预告的定时。
•
用 [ 剩余料带长度 (mm)] 进行指定时
Note
剩余料带长度在 900mm 以下时，不能显示
“
元件补给警告 ( 接合预
告)
”
。
(4.1)选择
“
预告条件 (900mm+条件 )
”
、
“
剩余料带长度
”
。
(4.2)按 [ 设定数 ] 按钮。
( 显示
“
设定数
”
输入界面。)

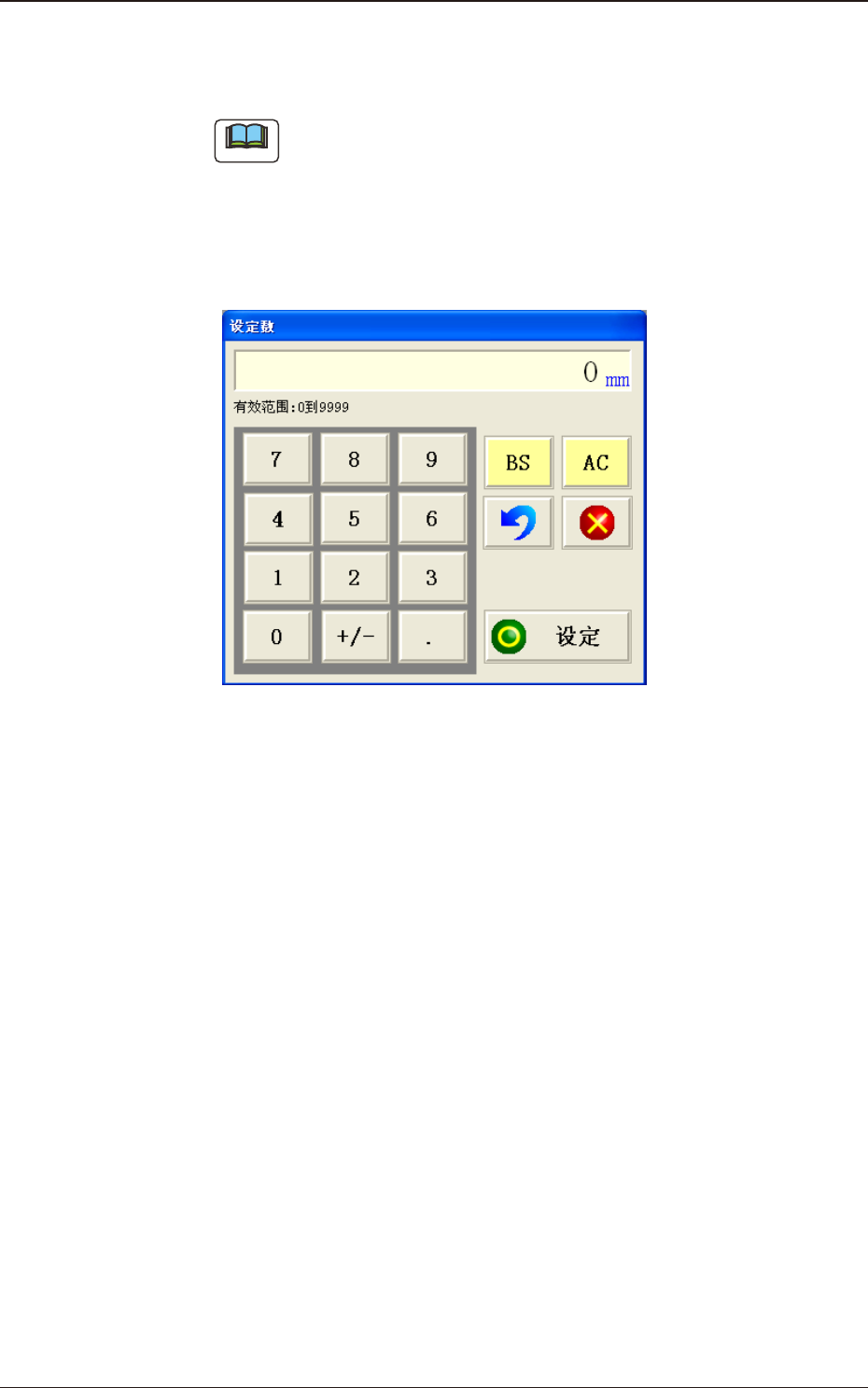

Fig.F3
“
设定数
”
输入界面
(4.3)输入料带长度。
有效范围:0 到 9999mm
(4.4)按 [ 设定 ] 按钮，确定输入的值。
•
用 [ 可能生产的线路板数量 ( 块 )])] 进行指定时
(4.1)选择
“
预告条件 (900mm+条件 )
”
、
“
可能生产的线路板数量
”
。
(4.2)按 [ 设定数 ] 按钮。
( 显示
“
设定数
”
输入界面。)
(4.3)输入可能生产的线路板数量。
有效范围:0 到 9999 块
(4.4)按 [ 设定 ] 按钮，确定输入的值。
(5)按[应用]按钮。
( 应用输入的值。
按 [ 取消 ] 按钮，设定的内容被取消。)
6.2接合前的装置主机的设定
OM-1744
6-3
