7.5.3 上卷齿轮部的润滑油涂刷方法
Procedure
(1)打开左侧面机盖 2。
打开左侧面机盖 2，露出上卷部。
(2)注油作业
使用专用注油治具，在左右蜗轮齿轮、左右平齿车轮上涂刷润滑油。
涂刷的润滑油量为左右蜗轮齿轮各 0.2ml 左右 ( 治具 2 刻度量 )。
左右平齿车轮为 0.2ml 左右 ( 治具 2 刻度量 )。
注油治具
左侧蜗轮齿轮
注油治具
右侧蜗轮齿轮
左侧平齿车轮
注油治具
右侧平齿车轮
注油治具
Fig.G36
(3)安装左侧面机盖 2。
安装左侧面机盖 2，作业便结束。
1209-001
7.5维护保养方法
OM-1744
7-24
7.5.4 8mm 双带送料器用连接处检出单元传感器部的清扫
(GT-38080、GD-36080、GD-38083)
7.5.4.1清扫部位
清扫在连接处检出单元内传感器附着的污垢或垃圾。
传感器部在左右通道上各附着一处，因此请同样清扫两侧。
Note
不进行清扫作业时，传感器无法正常运行，会错误检出接合连接处。
( 附着污垢时，总是处于检出状态。)
传感器部(左右各1处)
Fig.G37
7.5.4.2传感器部的清扫步骤
Procedure
(1)向上抬起料带按压盖，露出传感器，清扫传感器缝隙。
露出传感器部。
清扫传感器缝隙。
料带按压盖
Fig.G38
1209-001
7.5维护保养方法
OM-1744
7-25

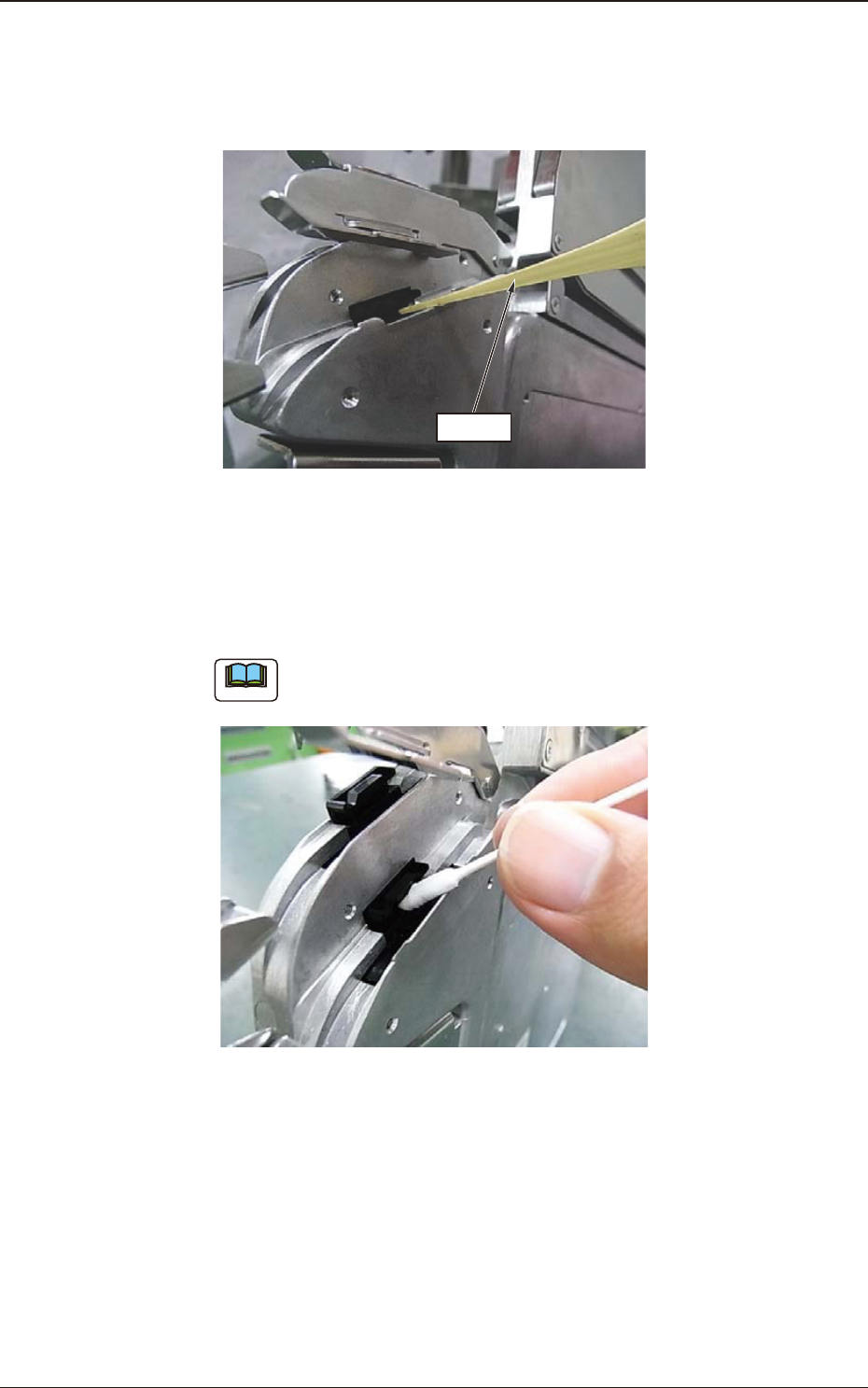

(2)清扫传感器部。
•
垃圾去除作业
附着粘性物等垃圾时，请用竹探针刮掉垃圾。
竹探针
Fig.G39
•
擦拭污垢作业
将沾湿酒精的棉棒插入传感器缝隙部，擦拭污垢。
擦掉污垢后，用干棉棒擦拭。
Note
Fig.G40 为右侧通道清扫作业的照片。
请同样清扫左侧通道。
Fig.G40
1209-001
7.5维护保养方法
OM-1744
7-26
