Note 显示部 7 段布局分配成为送料器实际机器的传感器排列图像。 通道2封口盖带上卷张紧力 检出传感器 通道1封口盖带上卷张紧力 检出传感器 通道 2链轮齿 原点检出 通道 1链轮齿 原点检出 7段显示部 通道2连接处检出 通道1连接处检出 Fig.D4 1209-001 4.2操作台的操作 OM-1744 4-9
4.2.10传感器等的 I/O 状态显示
作为装备在送料器的传感器动作状态显示灯，代用 7 段显示的功能。
Procedure
(1)按下 按钮，在 2 秒钟内按下 按钮，将同时按下的状态持续
2 秒钟。
确认已持续了 2 秒钟的操作后，切换到 I/O 状态显示模式。
Note
结束本模式时，通过进行送料器的电源切断或本模式切换操作 ( 上记操
作 )，返回到通常显示模式。

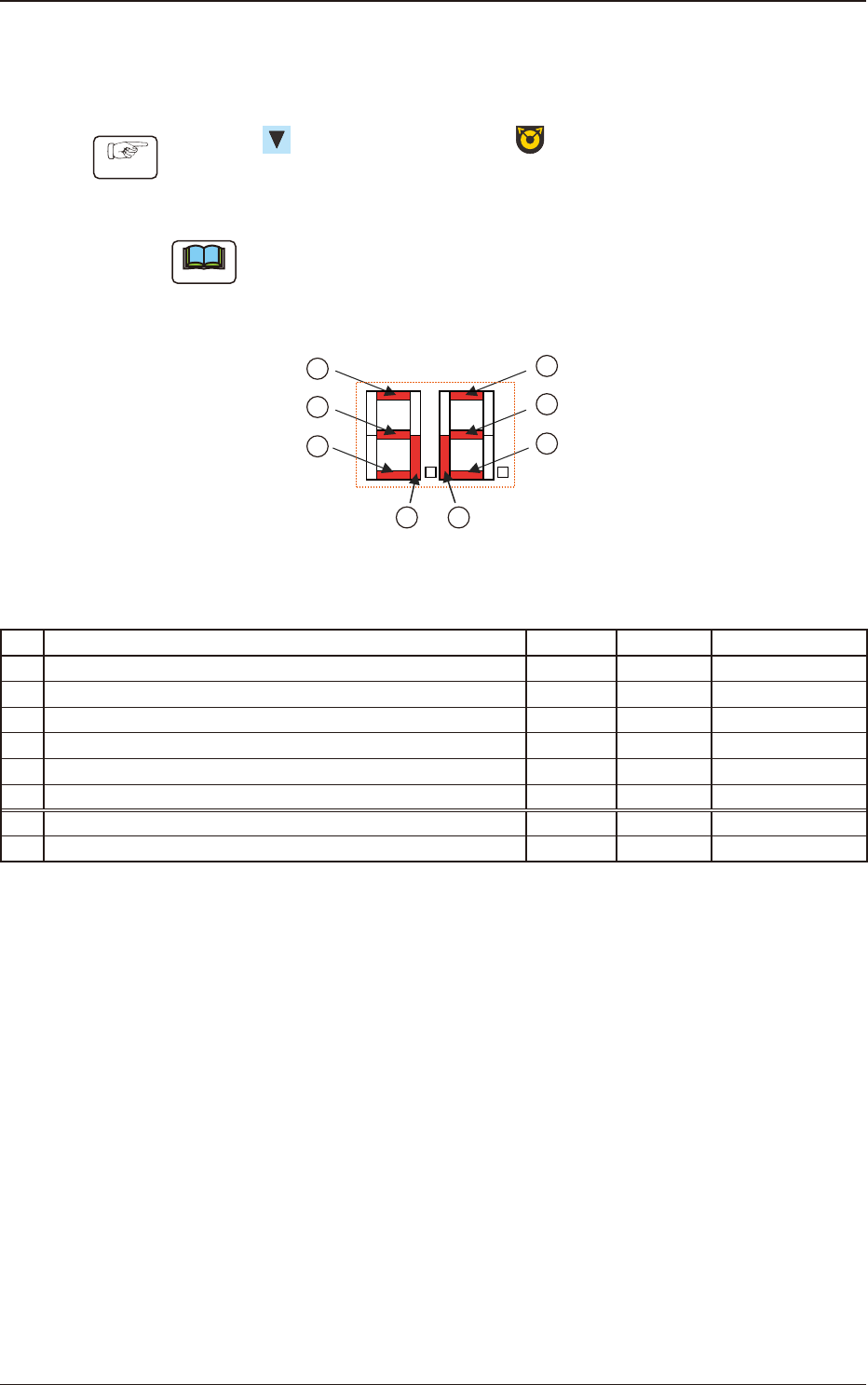

7 段显示部的各段和 I/O( 传感器、信号 ) 的对应如下 :
7段显示部
」
1
7 8
2
3
4
5
6
Fig.D3
TableD1
No. 传感器 / 信号名 亮灯 状态 备注
① 通道 1 连接处检出传感器 ON(Low) 通光 仅限 GD 类型
② 通道 1 封口盖带上卷张紧力检出传感器 ON(Low) 遮光
③ 通道 1 链轮齿原点检出传感器 ON(Low) 磁极检出 仅限 GD-38083
④ 通道 2 连接处检出传感器 ON(Low) 通光 仅限 GD 类型
⑤ 通道 2 封口盖带上卷张紧力检出传感器 ON(Low) 遮光
⑥ 通道 2 链轮齿原点检出传感器 ON(Low) 磁极检出 仅限 GD-38083
⑦ 连接确认信号 ( 向贴装机主机的输出信号 ) ON(Low)
⑧ READY 信号 ( 向贴装机主机的输出信号 ) ON(Low)
1209-001
4.2操作台的操作
OM-1744
4-8

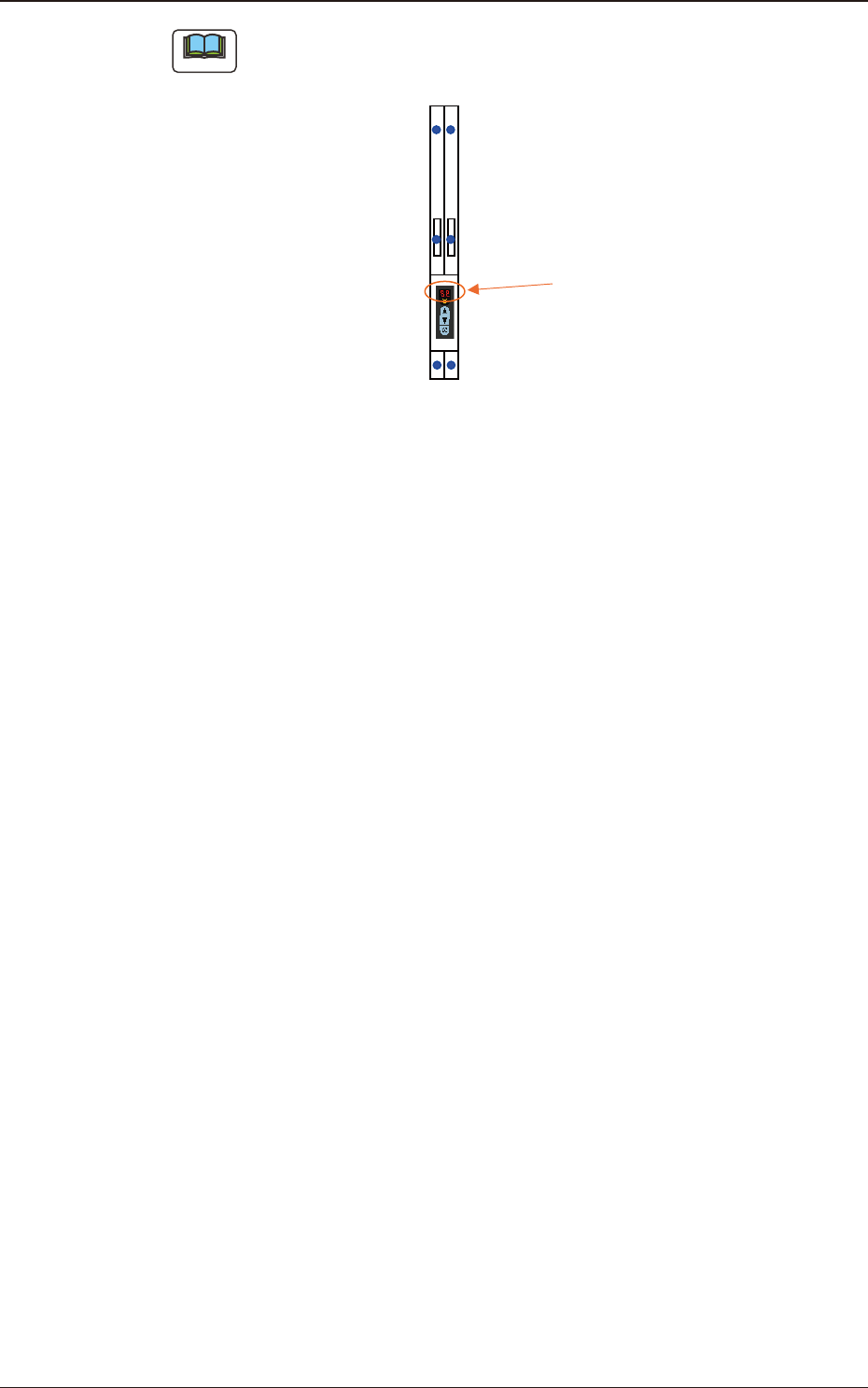

Note
显示部 7 段布局分配成为送料器实际机器的传感器排列图像。
通道2封口盖带上卷张紧力
检出传感器
通道1封口盖带上卷张紧力
检出传感器
通道2链轮齿
原点检出
通道1链轮齿
原点检出
7段显示部
通道2连接处检出
通道1连接处检出
Fig.D4
1209-001
4.2操作台的操作
OM-1744
4-9
4.3 异常编码和接合指南
在带式送料器的动作中发生异常时，在数字显示部中显示异常编码。
另外，还显示进行接合的指南。
•
异常编码分为以
“
E
”
开头的送料器动作系异常和以
“
A
”
开头的伺服报警系
异常 2 个系统。
•
异常编码为闪烁显示。
•
双重带式送料器的情况，发生异常的通道的指南，点显示
亮灯。
4.3.1 送料器动作系异常编码
[ 检出内容 ] 即使将封口盖带上卷马达连续运行一秒钟，封口盖带拉力检出传感器也不会进
入 ON( 遮光 ) 状态。
[ 原因和复位方法 ]
•
封口盖带没有正确安装。
⇒
是否正确安装在上卷齿轮上 ?
•
封口盖带破裂。
⇒
请重新安装后试一下。
•
封口盖带收纳部中发生了堵塞。
⇒
封口盖带收纳部是否处于已满状态？
( 请打开收纳盖拉出 )
•
上卷齿轮上沾附有污垢或粘性物而不能平稳地旋转。
⇒
请进行清扫保养，使其平稳地旋转。
[ 确认事项 ]
•
封口盖带上卷马达是否正常旋转？
⇒
马达故障 ( 断线、刷子
•
整流子磨损、轴损伤 )
•
封口盖带拉力检出传感器是否正常动作？ ( 断线故障 )
•
控制线路板故障。( 驱动电路段的故障 )
E0 封口盖带上卷异常
