(2) 用带式送料器的切割器切割拉出的封口盖带。切割器 Fig.B21 1209-001 2.4封口盖带的取出 OM-1744 2-16

2.4 封口盖带的取出

每次交换料带或进行接合作业时，请除去封口盖带收纳部内的封口盖带。

Notice

若封口盖带收纳部内的封口盖带已满而不能在向封口盖带收纳部压入，就

会导致上卷齿轮被锁定、动作不良、破损。

Procedure

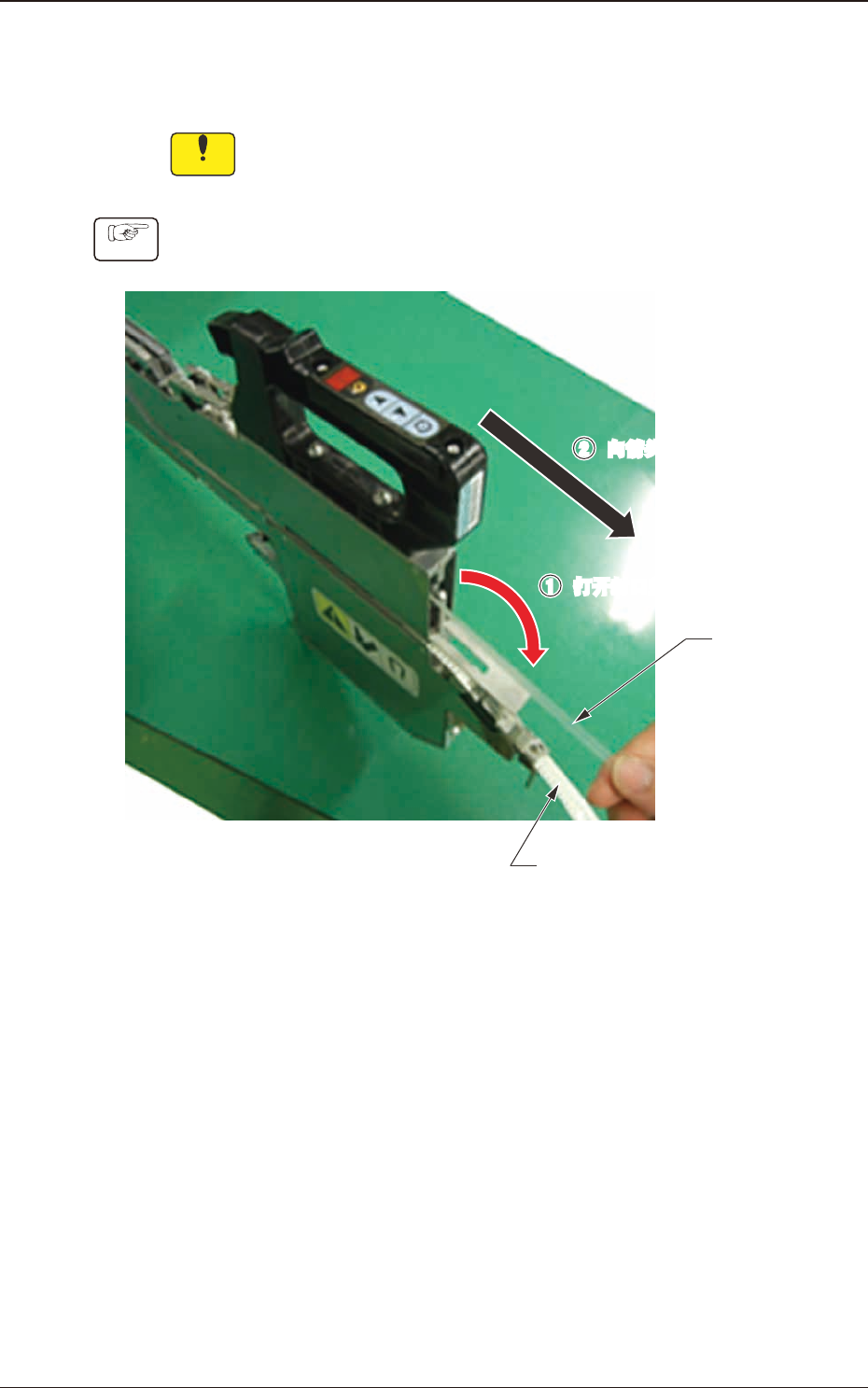

(1)打开封口盖带取出盖，从封口盖带收纳部拉出封口盖带。

封口盖带取出盖

封口盖带

向箭头方向拉出封口盖带。

1 打开封口盖带取出盖。

Fig.B20

1209-001

2.4封口盖带的取出

OM-1744

2-15

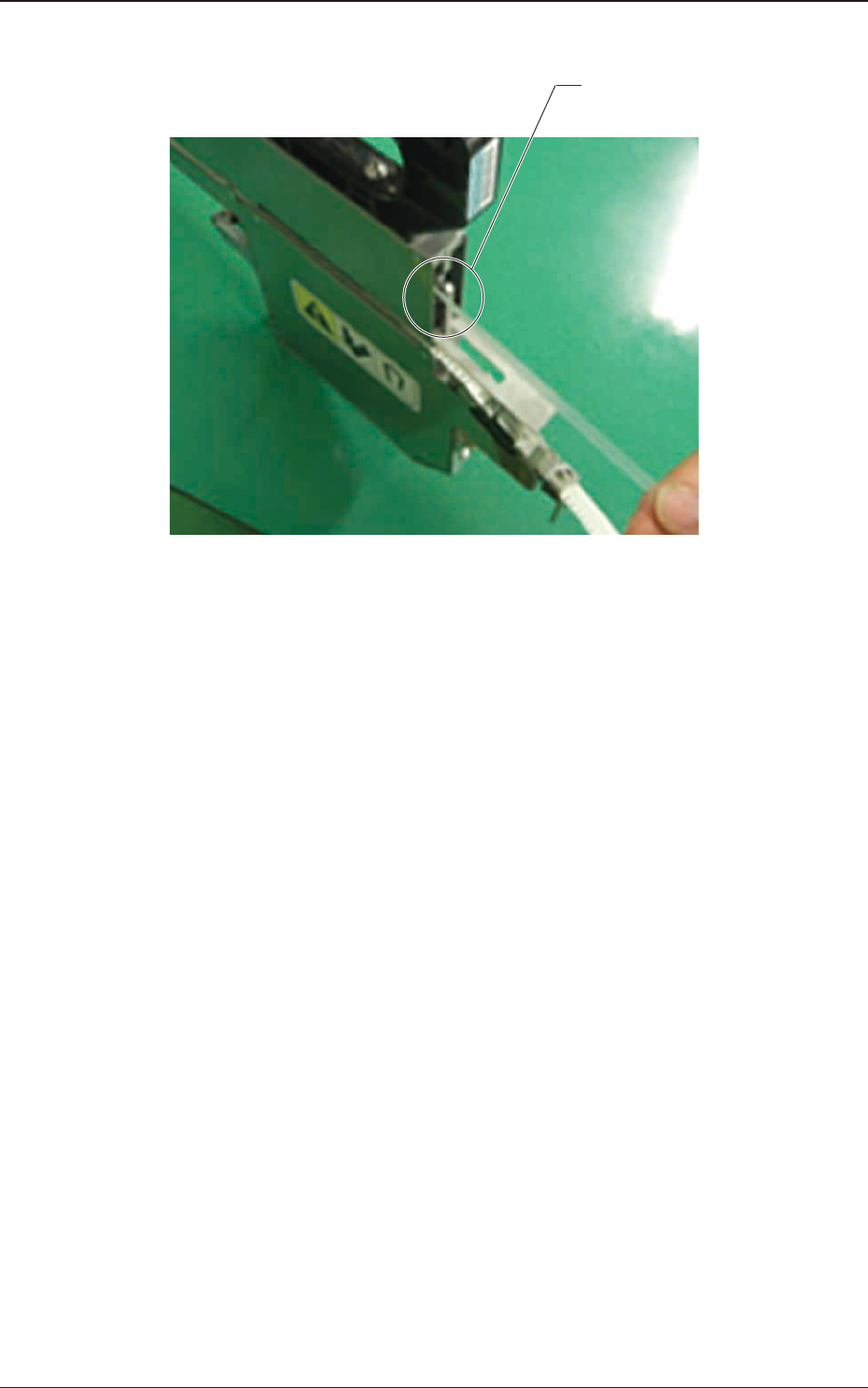

(2)用带式送料器的切割器切割拉出的封口盖带。

切割器

Fig.B21

1209-001

2.4封口盖带的取出

OM-1744

2-16

2.5 连接处检出单元

安装料带时，请先将料带穿过连接处检出单元部的料带引导槽。

Procedure

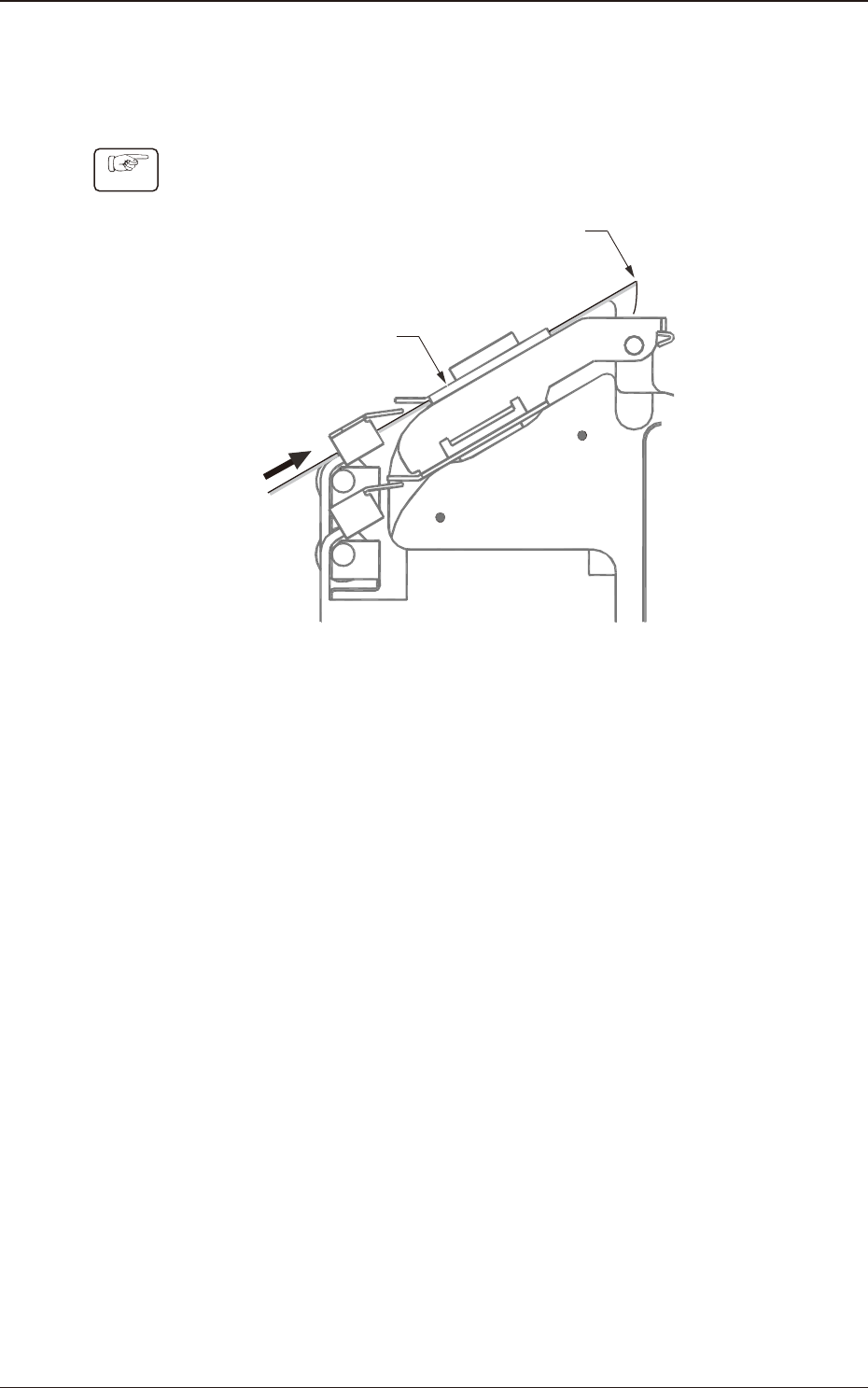

(1)弯曲料带顶端的封口盖带，从连接处检出单元的下部对准料带引导槽

通过。

从下部通过料带

弯曲料带顶端的封口盖带

料带引导槽

Fig.B22



1209-001

2.5连接处检出单元

OM-1744

2-17
