11.5 封口盖带被剪断

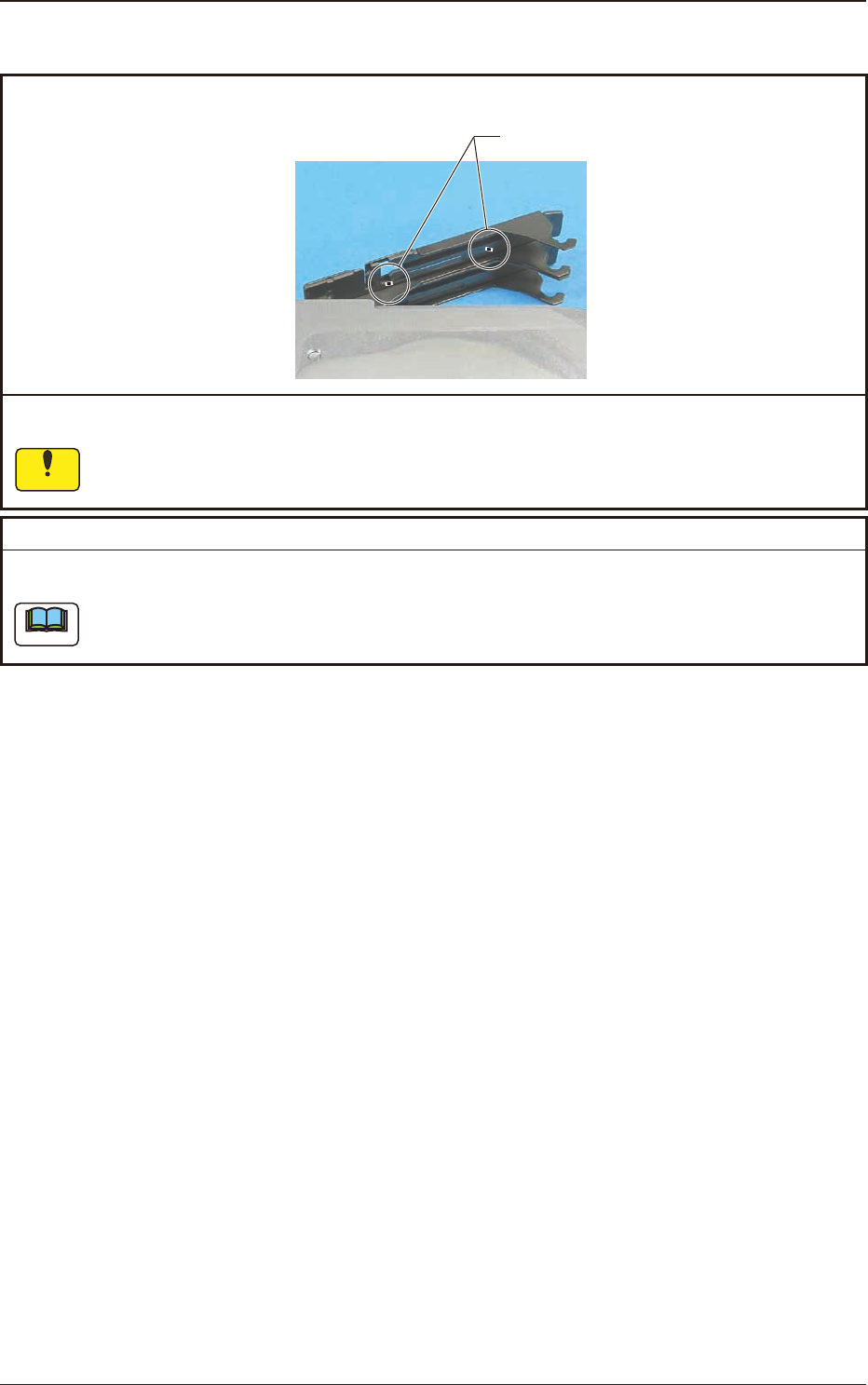

要因 :抑制器内侧附着片状元件或垃圾等异物，造成封口盖带损伤。
片状元件或垃圾等异物
处理方法 :请去除附着在抑制器的片状元件或垃圾等异物，将抑制器清扫干净。
在附着异物的状态下安装编带元件，会导致抑制器的变形或吸取不良，因此请去除。
要因 :使用了旧料带。
处理方法 :请更换新料带。
料带变旧会改变性质，耐力和胶粘强度会发生变化。
1209-001
11.5封口盖带被剪断
Notice
Note
OM-1744
11-8
11.6 卷带齿轮不旋转
要因 :在卷带齿轮部附着片状元件或垃圾等异物而造成旋转不良。
处理方法 :请去除附着在卷带齿轮部的片状元件或垃圾等异物，将齿轮清扫干净。
清扫卷带齿轮部后，请进行注油。
详细内容请参照
“
7.3.3每三个月维护保养
”
的封口盖带卷带齿轮部。
有异物附着的状态下运转，会导致磨耗，因此请去除。
1209-001
11.6卷带齿轮不旋转
Notice
Reference
OM-1744
11-9
11.7 吸取异常原因追究作业流程图
发生元件吸取异常时追究原因的作业流程图。
11.7.1发生元件直立
元件直立的多
重新确认
是否发生在同一吸嘴上?
线传感器的计测位置是否大致相同?
吸取高度设定确认
数据库的吸取高度设定是否妥当？
简易包装、送料器补正值B的设定是否妥当？
吸取位置确认
吸取位置是否偏离了?
元件确认
片状凹槽的间隙是否大？
请清扫吸嘴。
请清扫线传感器。
请进行吸取位置的教示。
请进行吸取位置的调整(送料器调整治
具)。
标准吸取高度设定
8mm宽纸带
0603尺寸:-0.1mm
1005尺寸:-0.05mm
1608尺寸:0mm
8mm宽压纹带
0mm(与尺寸无关)
请将吸取位置追究功能设为OFF。
现象
确认事项
处理方法
11.7.2发生无元件
现象
确认事项
无元件的多
接合确认
接合时的剪切位置是否妥当？
链轮齿确认
装料带的链轮齿孔和链轮齿的齿是否啮合？
请在切割治具的定位销装入胶带后剪切。
请再次安装料带。
请确认有无妨碍料带传送的东西。
处理方法
1209-001
11.7吸取异常原因追究作业流程图
