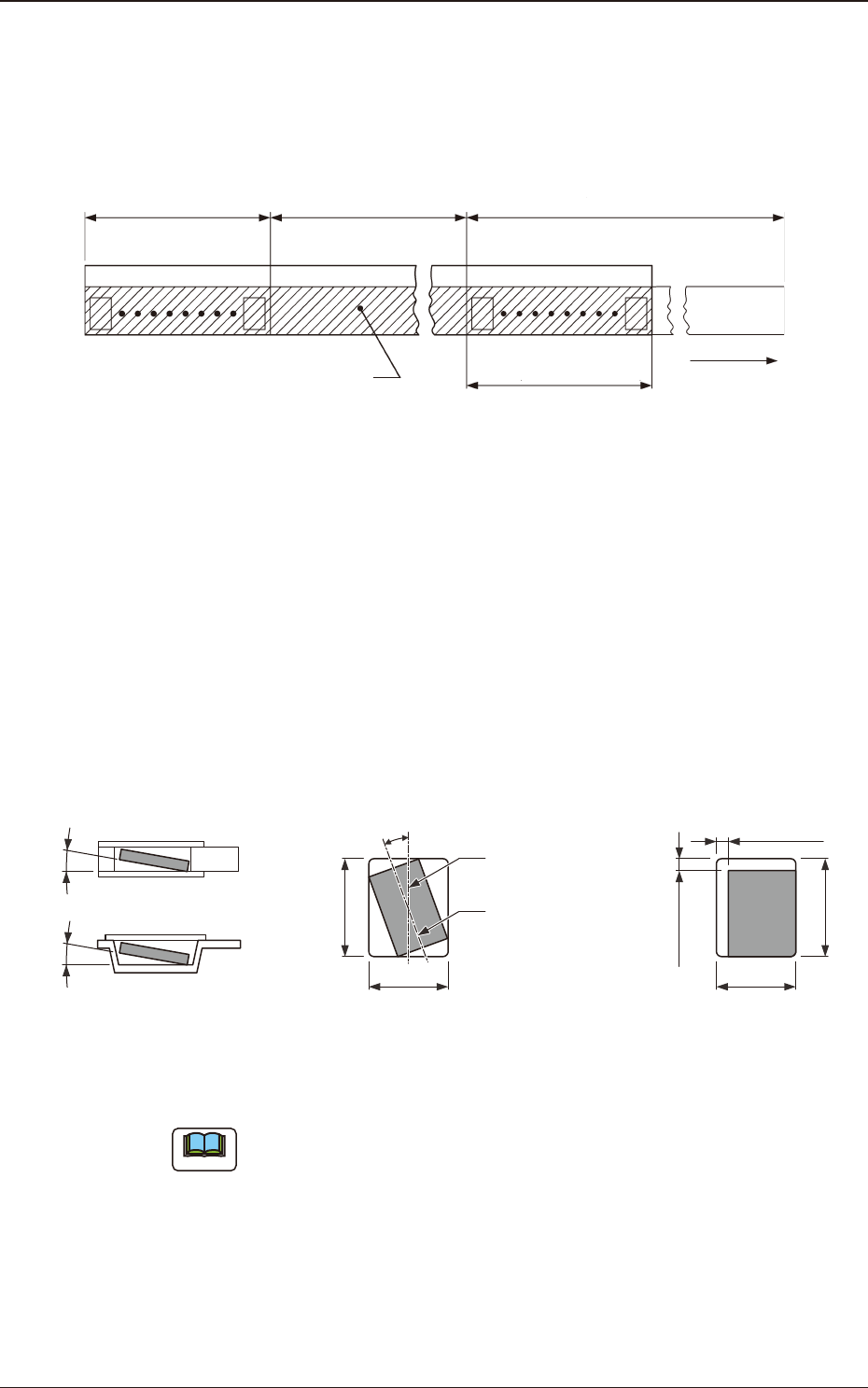

9.3 引导部 ( 料带顶端部 )
引导部的料带是长度在 400mm 以上的尚未贴装元件的压纹或者包括方孔的料
带。
这些压纹或方孔用 100mm 以上封口盖带密封着。
终端部(160mm以上)
表面实际贴装元件贴装部
引导部(400mm以上)
封口盖带
空压纹或者方孔部
拉出方向
空压纹或者方孔部
(100mm以上密封)
Fig.I3
9.4 终端部 ( 料带末端部 )
终端部的料带是长度在 160mm 以上的尚未贴装元件的压纹或者包括方孔装料
带的料带。空压纹或方孔用封口盖带密封着。
另外，装料带的最终端要与带盘心分离。
9.5 卷绕元件的位置
B
0
压纹或方孔
的中心线
元件的中心线
(Note)
20°以下
俯视图侧截面图或正截面图
元件的水平方向旋转元件的倾斜
10°以下10°以下
B 0
A 0
(Note)
0.5 mm以下
(Note)
0.5mm以下
俯视图
元件的横向偏离
A 0
Fig.I4
Note
在元件周围保证适当的余量，使穿孔部及压纹内的元件方向不改变，容易
从穿孔部及压纹内取出。
1209-001
9.3引导部 ( 料带顶端部 )
OM-1744
9-2
9.6 装料带及封口盖带的强度
装料带
可承受在料带拉出方向施加 10N(1.02kgf) 的拉力。
封口盖带
可承受在料带上施加 10N(1.02kgf) 的拉力。

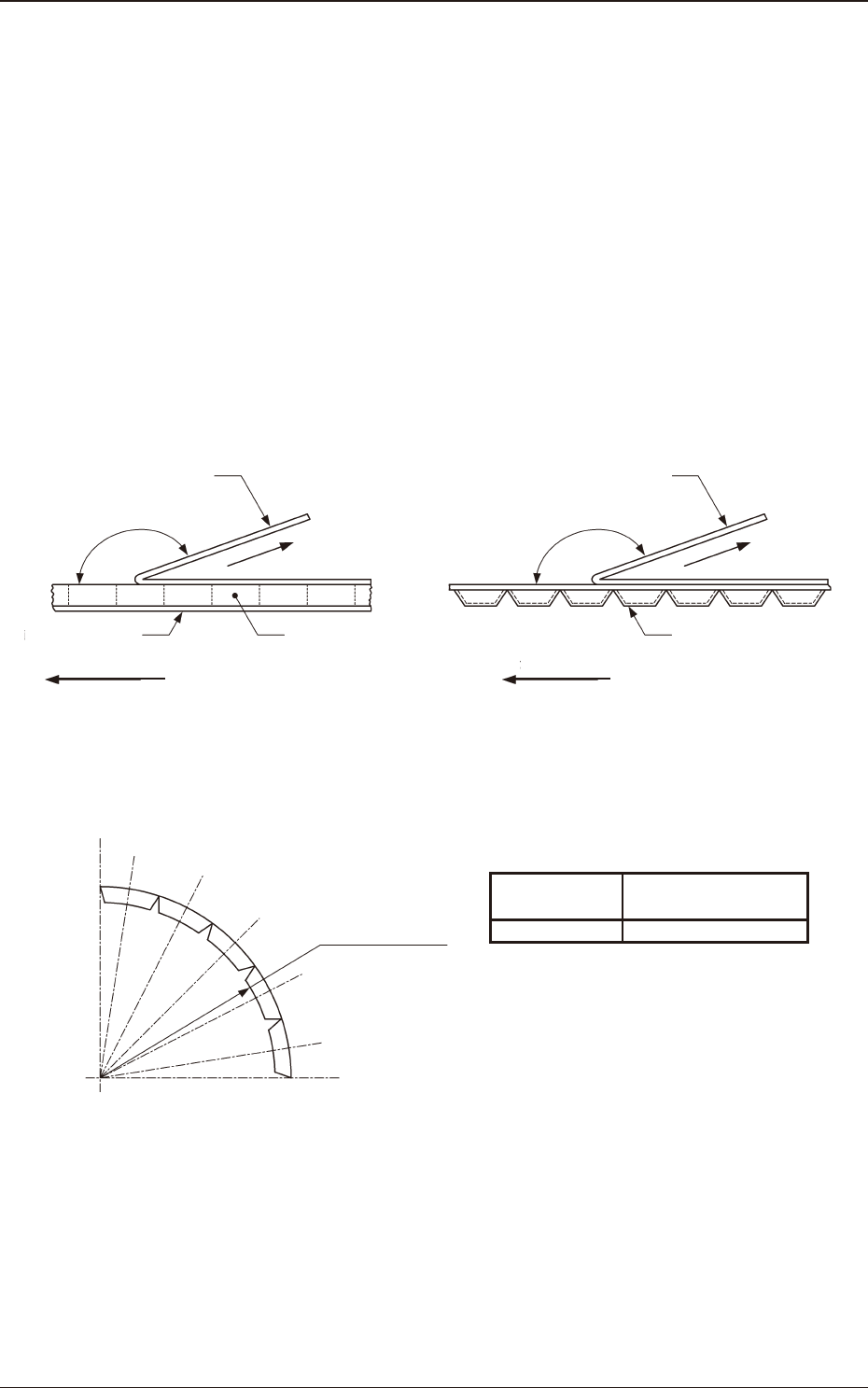

9.7 封口盖带的剥离力
拉伸角度保持在 165
°
～ 180
°
、以 300mm/ 分 ±10mm/ 分的速度拽拉封口盖
带时，封口盖带的剥离力必须是 0.1 ～ 0.7N(10.2 ～ 71.4gf)。
方形穿孔装料编带压纹装料编带
封口盖带
拽脱方向
方形穿孔装料带底面封口盖带
拉出方向
165°～180°
封口盖带
拽脱方向
拉出方向
压纹装料带
165°～180°
Fig.I5剥离测试的角度Fig.I6剥离测试的角度
9.8 最小弯曲半径
1209-001
Fig.I7最小弯曲半径
料带宽最小弯曲半径
TableI1
料带宽
(mm)
最小弯曲半径
(mm)
8 30
当料带弯曲到最小弯曲半径时，不损伤料带，元件仍被保持在料带内的位置
及方向，并且没有损坏元件等异常。
最小弯曲半径(R)
9.6装料带及封口盖带的强度
OM-1744
9-3

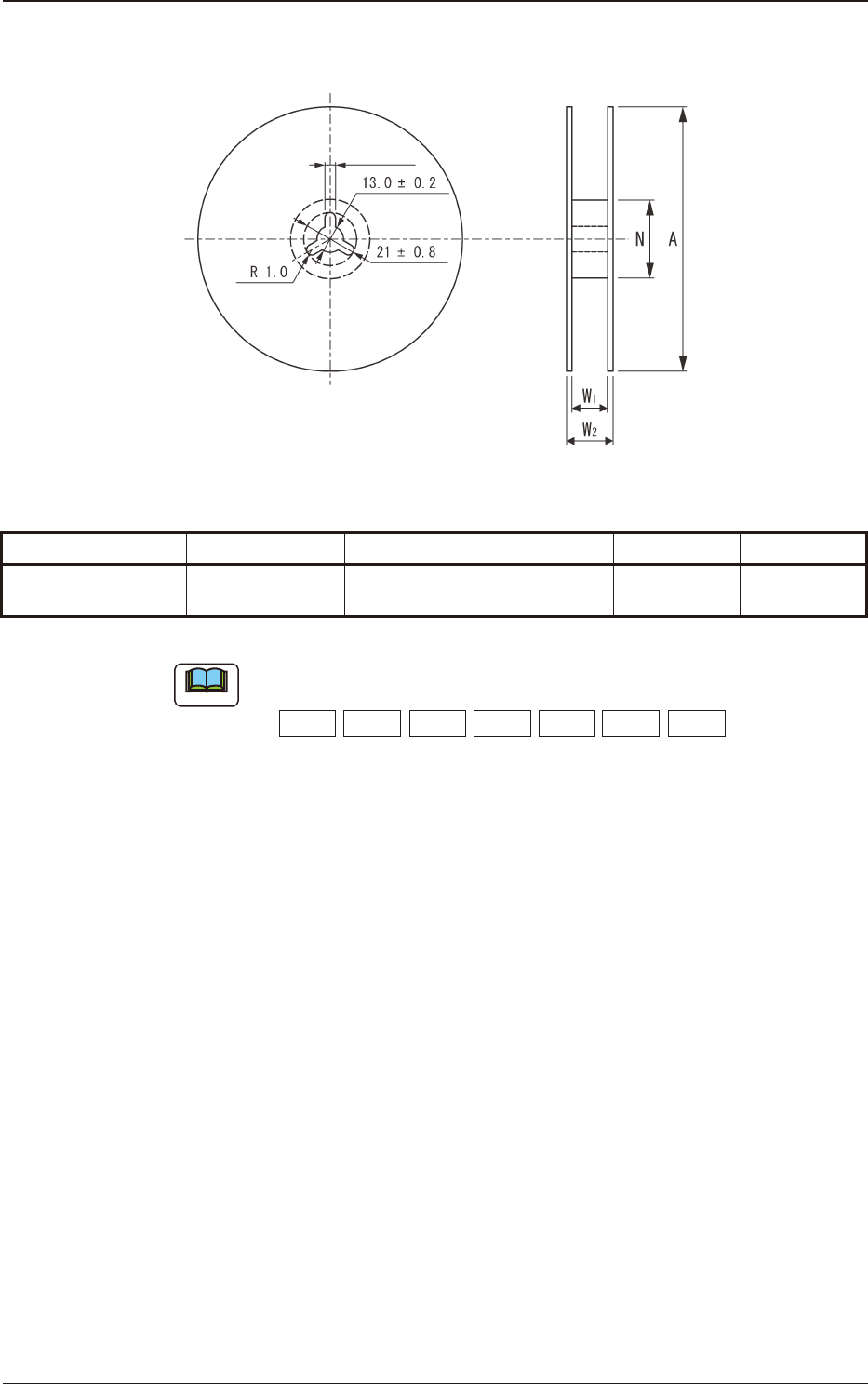

9.9 带盘的形状及尺寸
2.0
±
0.5
Fig.I8
TableI2
带盘的区分记号 适用料带宽 A N W
1
W
2
R08 □ 8 178～382 60 以上 +2
8.4
0
14.4以下
単位:mm
Note
(a)带盘区分记号中的□内，进入相对于 A 尺寸公称值的以下英文大写字
母。
A:178B:180C:254D:330E:360F:370G:382
(b)W
2
尺寸表示带盘的总厚度。
