2.4 封口盖带的取出 每次交换料带或进行接合作业时，请除去封口盖带收纳部内的封口盖带。 Notice  若封口盖带收纳部内的封口盖带已满而不能在向封口盖带收纳部压入，就 会导致上卷齿轮被锁定、动作不良、破损。 Procedure (1) 打开封口盖带取出盖，从封口盖带收纳部拉出封口盖带。  封口盖带取出盖 封口盖带 2 向箭头方向拉出封口盖带。 1 打开封口盖带取出盖。 Fig.B20 1209-001 2.4封口盖带的取…

100%1 / 150

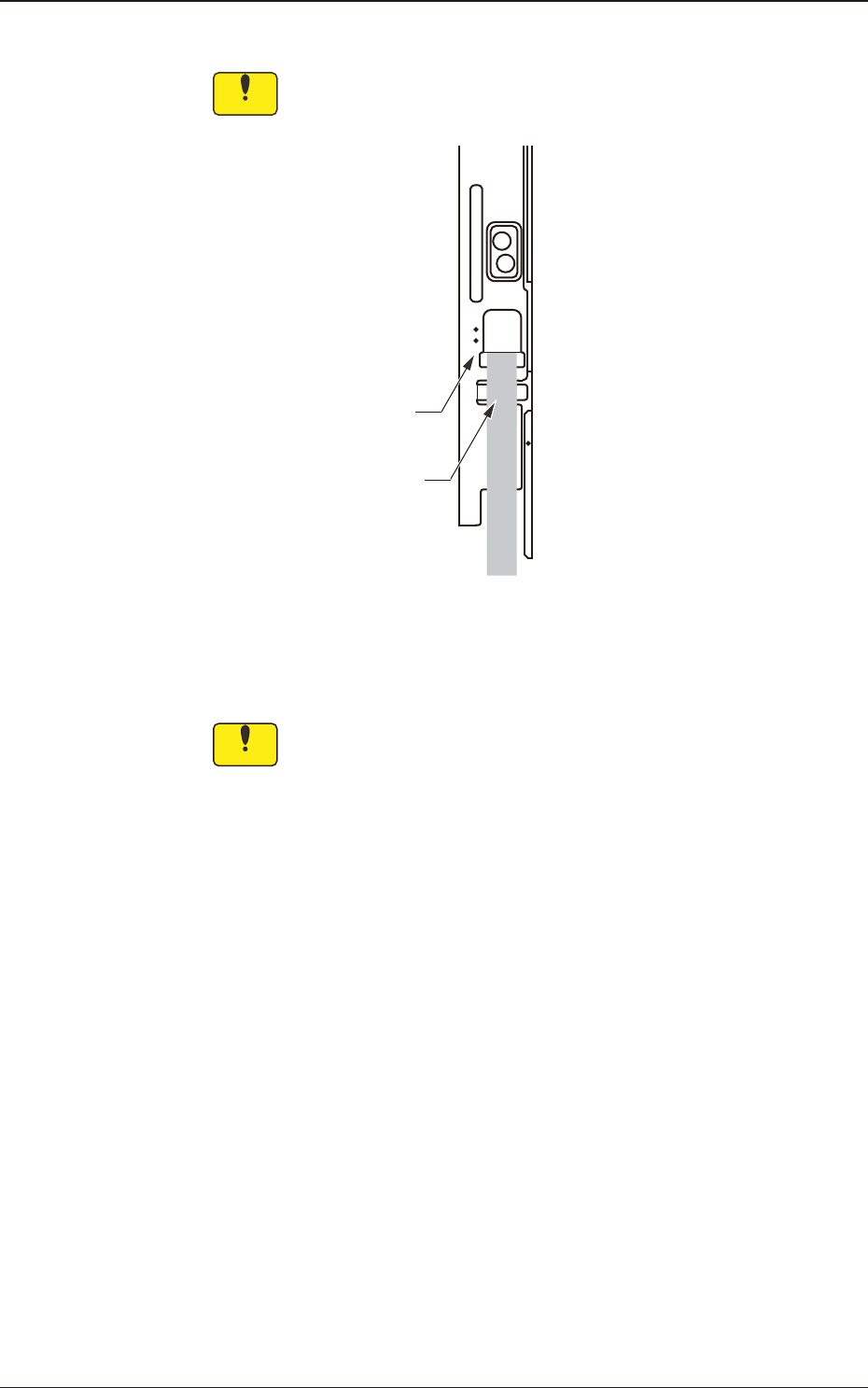

(4)拾起抑制器，从抑制器拆卸封口盖带。
Notice
拆卸时请不要硬拉。
会导致抑制器变形、吸取不良。
4
2
抑制器
封口盖带
Fig.B19
(5)旋转带盘，将料带卷绕到带盘上。
Notice
若在抑制器留有封口盖带的状态下卷绕料带，就会导致抑制器变形、
吸取不良。
1209-001
2.3纸带及压纹带的拆卸步骤
OM-1744
2-14
2.4 封口盖带的取出
每次交换料带或进行接合作业时，请除去封口盖带收纳部内的封口盖带。
Notice
若封口盖带收纳部内的封口盖带已满而不能在向封口盖带收纳部压入，就
会导致上卷齿轮被锁定、动作不良、破损。
Procedure
(1)打开封口盖带取出盖，从封口盖带收纳部拉出封口盖带。
封口盖带取出盖
封口盖带
2
向箭头方向拉出封口盖带。
1 打开封口盖带取出盖。
Fig.B20
1209-001
2.4封口盖带的取出
OM-1744
2-15
(2)用带式送料器的切割器切割拉出的封口盖带。
切割器
Fig.B21
1209-001
2.4封口盖带的取出
OM-1744
2-16
