6.4 接合作业
注意
•
料带切割治具的切割器刀片相当锋利，因此在使用时请充
分注意，以免切伤。
并且，请注意手指不要被弹簧部夹住。
•
使用料带切割治具切割料带时，请在定位销安装料带，用
拇指和食指紧握该料带，注意手指被切伤，慢慢进行切割。
•
不使用料带切割治具时，请用锁环关闭切割器刀片后锁定，
保管到指定场所。
•
由于料带切割治具切割器刀片的缺损等问题，料带切割不
良时，因需要更大的力气而有可能受伤，因此请购入新的
料带切割治具。
Fig.F6切割器刀片打开状态 Fig.F7料带的切割
定位销
镜面(镜子)
锁环 弹簧部
切割器刀片
锁定
Fig.F8切割器刀片关闭状态
1209-001
6.4接合作业
OM-1744
6-6
Notice
(a)进行接合时，请在剩余料带少于导轨上记载的
“
0.2
”
后，进行接合。
0.8
0.6
0.4
0.2
Fig.F9
(b)使用料带切割治具前，请确认切割器刀片是否附着垃圾或灰尘。
附着有垃圾或灰尘时，请用吹气或棉棒去除。
附着有垃圾或灰尘，垃圾或灰尘就会附着到料带上，有可能降低接合
胶带的粘合力。
(c)请不要使用旧的接合胶带。
有降低粘合力的可能性。
(d)用手触碰接合胶带的粘合面或剥离使用过一次时，请不要使用该胶带。
请用新的胶带进行粘贴。
(e)从剥离纸剥开接合胶带时，请结束料带的切割处理后进行。
(f)请务必沿着穿孔弯曲接合胶带。
接合胶带从料带中露出，会发生带式送料器的料带传送不良。
(g)除了接合作业以外，请不要使用料带切割治具。
并且，请不要用料带切割治具切割片状元件。
有可能导致刀片缺损或定位销变形，从而导致的料带切割不良会影响
料带连接精度，带式送料器发生料带传送不良。
(h)进行了接合作业时，请取出带式送料器封口盖带收纳部的封口盖带。
Note
在封口盖带表面经过离型剂处理的胶带有时可以轻松剥离。
1209-001
6.4接合作业
OM-1744
6-7
1209-001

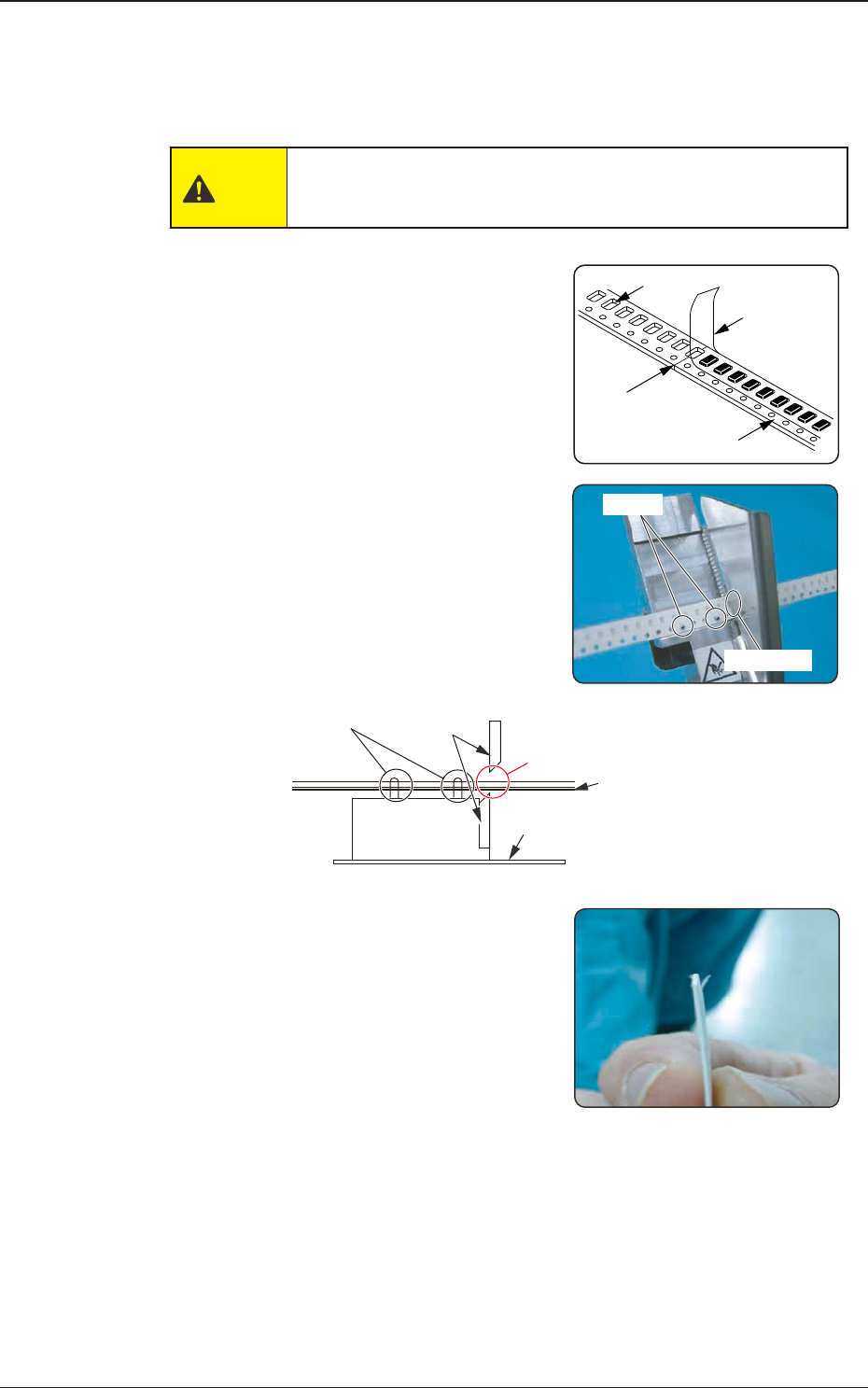

6.5 8mm 宽料带的接合步骤
6.5.1 新料带的剪切
注意
剪切时请充分注意，以免切伤手指。
(1)准备新料带。
将封口盖带剥开至连接位置。
(2)用料带切割治具进行剪切。
安装到料带切割治具，将封口盖带和
装料带重叠后进行剪切。
•
注意剪切元件
防止损坏料带切割治具
定位销
封口盖带
镜面
(确认背面贴装孔是否有元件)
剪刀
不能有元件
(3)新料带准备完毕。
请确认封口盖带的顶端稍微脱离装料
带。
封口盖带
装料带
连接位置
(剪切位置)
贴装孔
剪切贴装孔
定位销
6.58mm 宽料带的接合步骤
OM-1744
6-8
